Ардуіно Мега Сенсор Шилд дозволяє підключати до Arduino Mega 2560 різні модулі, такі як датчики, сервоприводи, реле, кнопки, потенціометри та ін., Що дозволить вам реалізувати проекти будь-якої складності, що вимагають одночасного підключення декількох модулів до контролера Arduino.
Новітня сьома версія шилда розширення портів введення-виведення IO Expansion Shield for Arduino V7.1 тепер підтримує модулі Xbee, підключення SD карти, інтерфейс APC220, модуля блютус, драйверів сервоприводів та звичайно велику кількість різноманітних датчиків. Змінено схему живлення і тепер шилд можна підключати як до Arduino UNO так і до Arduino DUE та інших контролерів з напругою цифрових інтерфейсів 3.3В і міні-комп'ютерів Raspberry Pi, ODROID та ін.
Оновлений Модуль I2C LCD призначений для зручного керування LCD дисплеями через інтерфейс I2C, при цьому керування здійснюється через два дроти, що істотно економить виводи плати Arduino. Модуль йде в комплекті з гребінкою і може бути підпаяний прямо до дисплея. Побудований на базі PCA8574. Повністю збігається по розпіновці з дисплеями 16х2, 20х4. Також може використовуватися як розширювач портів вводу/виводу, містить 8-бітний квазі-двонаправлений порт та шину інтерфейсу I2C. На модулі встановлені роз'єми інтерфейсу Gadgeteer interface x2 (IDC10) для зручного об`єднання подібних пристроїв в невелику I2C мережу.
Відмінний I2C інтерфейсний модуль на мікросхемі PCF8574T для розширення кількості портів вводу/виводу для контролерів Arduino, мікроконтролерів STM8 та STM32 і мінікомп'ютерів Raspberry Pi та Orange Pi. Може використовуватися як інтерфейсна плата для підключення РКІ 1602 і 2004, так і як самостійний пристрій. Для регулювання контрастності дисплея встановлений змінний резистор. Для нормальної роботи дисплея потрібно відрегулювати його контрастність.

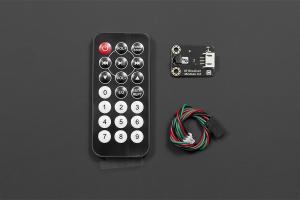

IR набір для Ардуіно від DFRobot - це високоякісний набір для управління вашим проектом за допомогою інфрачервоних хвиль пультом дистанційного керування. У набір входить сам модуль з IR приймачем та пульт дистанційного керування.
Модуль підключення micro-SD карт для використання карт в якості файлового зберігання інформації. На платі розміщені стабілізатор 3.3В та перетворювач логічних рівнів 74LVC125, що робить модуль дуже універсальним і дозволяє підключати його як до 5В контролерів Arduino UNO, так і до 3.3В Arduino DUE.
Модуль читання і запису SD-карт для Ардуіно з вбудованим стабілізатором на 3.3В, управляється по протоколу SPI. Містить вбудований лінійний стабілізатор напруги на 3.3В AMS1117-3.3 Всі виводи SD підключені до штирьового роз'єму та підписані. Має два отвори для кріплення.
Модуль з мікросхемою пам'яті 25Q128JV об'ємом 128 Мбіт та послідовним SPI інтерфейсом. Відмінне рішення для швидкого збереження великих обсягів інформації в мікроконтролерах. При використанні слід враховувати, що напруга живлення та логічних рівнів становить 2.7 - 3.6 і для використання з 5В контролерами потрібен перетворювач рівнів.
Модуль з мікросхемою пам'яті 25Q64FV об'ємом 64 Мбіт та послідовним SPI інтерфейсом. Відмінне рішення для швидкого збереження великих обсягів інформації в мікроконтролерах. При використанні слід враховувати, що напруга живлення та логічних рівнів становить 2.7 - 3.6 і для використання з 5В контролерами потрібен перетворювач рівнів.
Модуль пам'яті об'ємом 256Кб на мікросхемі AT24C256 призначений для розширення енергонезалежної пам'яті даних мікроконтролерів. Модуль вирізняють за поширений інтерфейс, високу швидкість доступу та зручність підключення. На платі є перемички установки адреси доступу, що дозволяє одночасно підключати до 8 таких модулів на один інтерфейс. Також є перемичка захисту запису.

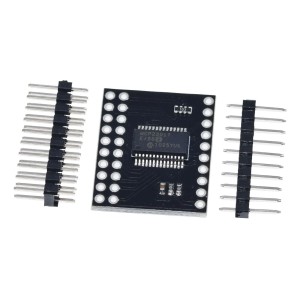

Універсальний розширювач портів із I2C інтерфейсом. Призначений для підключення до мікроконтролерів виконавчих пристроїв, дисплеїв, клавіатур тощо. Підключається за допомогою I2C інтерфейсу та має 16 входів/виходів, толерантних до 5В. Одночасно можна підключити до 4 таких розширювачів. Адреса пристрою можна змінити перемичками на звороті плати. Порти можна конфігурувати в режимі IO або ШІМ.

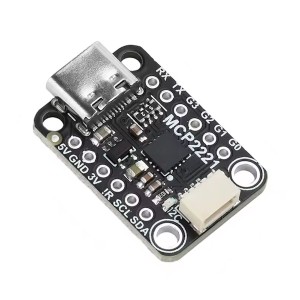

Універсальний USB адаптер інтерфейсів GPIO, ADC, I2C та UART на мікросхемі MCP2221A призначений для підключення пристроїв, датчиків та вимірювання напруги.

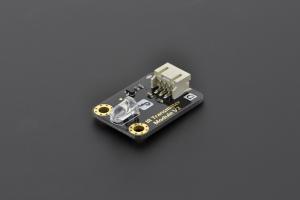

Модуль передачі в інфрачервоному діапазоні дозволяє створити свій настроюваний пульт дистанційного керування для вашої техніки або дозволить обмінюватися даними через світловий інфрачервоний діапазон з IR-приймачем підключеним до іншої плати Arduino. Зручно підключається за допомогою роз'єму для підключення датчиків.
З цим приймачем світлових хвиль в інфрачервоному діапазоні ваш Ардуіно проект зможе приймати команди від будь-якого пульта дистанційного керування. Зручно підключається за допомогою роз'єму для підключення датчиків (йде в комплекті). Чудово працює в парі з даним передавачем.
Простий у використанні шилд дозволяє отримати доступ до вимірювання атмосферного тиску, відносної вологості, освітленості та температури. Також є роз'єми для підключення інших датчиків, що дозволяють вимірювати швидкість вітру (анемометр), напрямок вітру, наявність дощу, GPS і т.п.
Модуль DTMF MT8870 дозволяє декодувати тональні сигнали (DTMF) телефону і виставляти відповідні рівні на одному з 4 каналів. Модуль можна підключити до телефону (в тому числі мобільного), налаштувати його на автовідповідь і зателефонувавши на цей телефон, натискаючи кнопки телефону, встановлювати виводи в 0 або 1. Якщо на виводи підключити модуль реле, то можна віддалено по телефону вмикати/вимикати навантаження. Модуль DTMF MT8870 дозволяє декодувати тональні сигнали (DTMF) телефону і виставляти відповідні рівні на одному з 4 каналів. Також є два виходи стробування вихідних сигналів - прямий та інверсний.
З розвитком комп'ютерних технологій паралельний порт та послідовний порт на ПК поступово зникли, і тепер, навіть на настільних комп'ютерах, мало паралельних. Але для інженерів паралельний порт та послідовний порт є необхідними інтерфейсами, особливо послідовний порт.

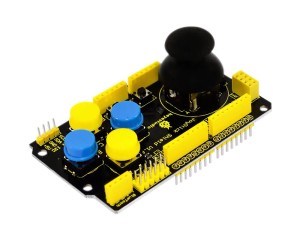

Keyestudio JoyStick Shield додає радіочастотний інтерфейс nRF24L01 та інтерфейс РК-дисплея Nokia 5110, що полегшують розробку ігор, додаючи інтерфейс модуля Bluetooth та інтерфейс зв'язку I2C для простого підключення до пристроїв I2C. Також JoyStick Shield має хрестоподібний джойстик PS2 з кнопкою. Є чотири середніх розмірів круглі кнопки, 2 маленькі кнопки, що забезпечують розширення входів для джойстика та кнопок Aduino. Вбудовані перемикачі можуть перемикатися між 3.3 і 5, що дозволяє використовувати даний модуль з платформами мікроконтролерів 3.3, таких як STM32.
Джойстик має 5 виводів: VCC (+ 5D), GND (земля), Х (переміщення по осі Х), Y (переміщення по осі Y) і Button (сигналізує чи натиснута кнопка). Підключіть живлення і знімайте з виводів X, Y і Button статус поточного становища джойстика. На виходах Х і Y сигнал диференційований, тобто змінюється від кута нахилу ручки.
Ємнісний сенсорний модуль на 4 кнопки, призначений для побудови пристроїв сенсорного введення інформації. Модуль можна підключати як до контролерів так і безпосередньо до модулів реле. Модуль відрізняється стабільною роботою в широкому діапазоні напруг живлення, що дозволяє підключати його як до 5В так і до 3В контроллерів. Всі виводи модуля підписані. Є індикація натиснення. Модуль має великі можливості по конфігурації режимів роботи.
При використанні однокристального мікрокомп'ютера іноді нам потрібно більше одного кнопкового модуля. Зазвичай, ми використовуємо цифровий порт для підключення одного модуля кнопки. Коли потрібно підключити декілька кнопок, потрібно кілька цифрових портів, тому ми витрачатимемо джерело однокристального мікрокомп'ютерного - порти вводу-виводу. Тому спеціально проектовано цей модуль. Йому потрібний лише аналоговий порт однокристального мікрокомп'ютера для підключення п'ятикнопкового модуля. Для зручного кріплення модуля на будь-яких інших пристроях у ньому передбачені 4 отвори кріплення діаметром 3 мм.
Модуль сенсорної 16-кнопкової клавіатури на TTP229 призначений для побудови систем введення даних і призначений для заміни традиційних кнопкових і мембранних клавіатур. Наднизьке споживання струму дозволяє рекомендувати клавіатуру для портативних пристроїв з автономним живленням.
Індикаторний клавіатурний модуль на мікросхемі TM1638 призначений для введення-виведення інформації з мікроконтролллера. Плата відображає інформацію на 8-ми семисегментних індикаторах, 8-ми світлодіодах і дозволяє вводити інформацію з 8 кнопок. Для управління використовується послідовний інтерфейс.
