Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560

код: ASC200

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
95 грн

в наявності



Купити в один клік

13
голосувати
Знайшли дешевше?
  • Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560
  • Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560
  • Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560
  • Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560
  • Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560
  • Опис
  • Відгуки (5)
  • Задати питання

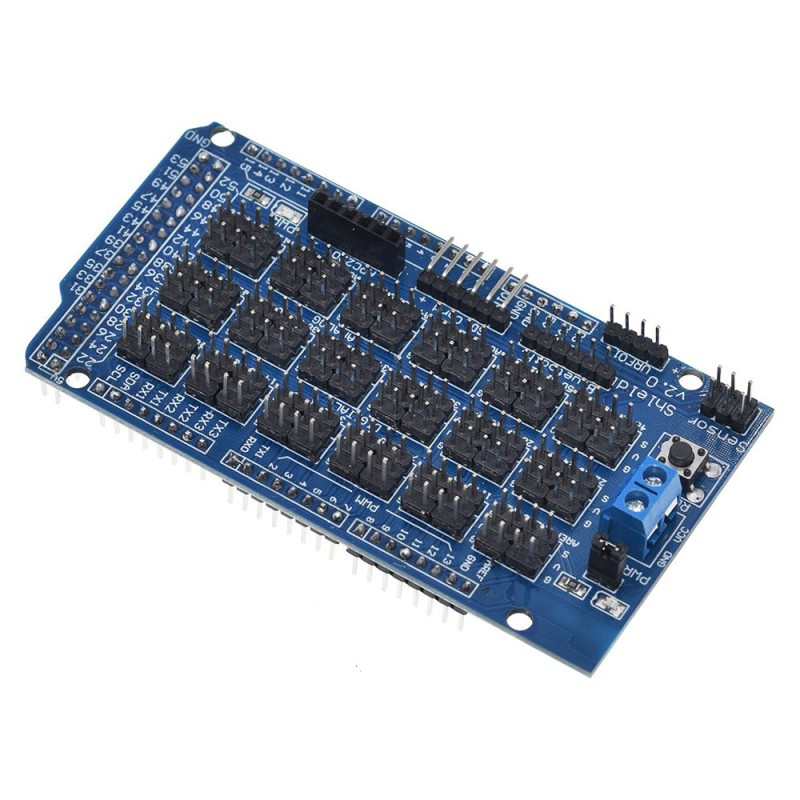

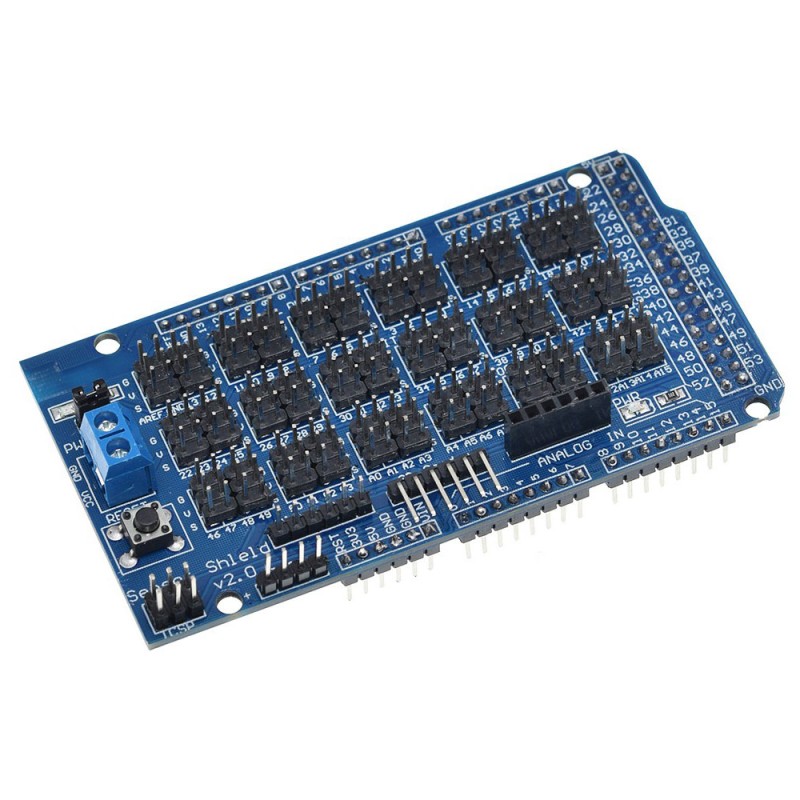

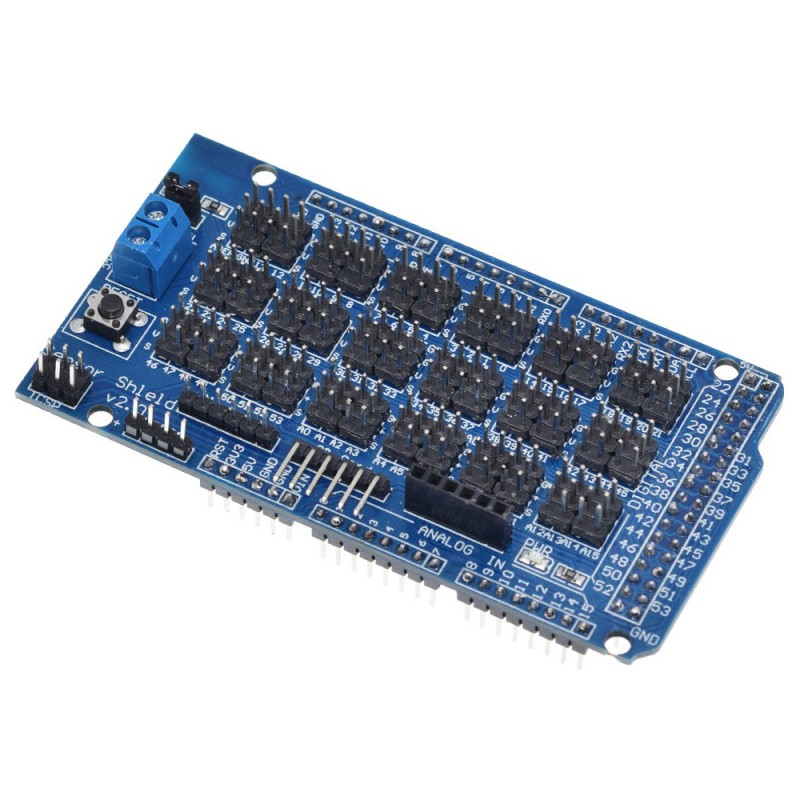

Ардуіно Мега Сенсор Шилд дозволяє підключати до Arduino Mega 2560 різні модулі, такі як датчики, сервоприводи, реле, кнопки, потенціометри та ін., Що дозволить вам реалізувати проекти будь-якої складності, що вимагають одночасного підключення декількох модулів до контролера Arduino.

Використовується сенсор-шилд наступним чином: спочатку до нього підключаються за допомогою стандартних інтерфейсів необхідні модулі, потім Шилд "одягається" на контролер Ардуіно і вже після можна подавати живлення.

Керується плата розширення Arduino Mega Sensor за допомогою контролера до якого вона підключена. Сам сенсор шилд має кнопку скидання, якою можна "ребутнути" шилд в разі виникнення проблем. На шилді є світлодіод, що сигналізує про подачу на нього напруги. Спеціальними джамперами IIC - COM користувач має можливість перемикатися між однойменними інтерфейсами плати.

Sensor Shield має масу інтерфейсів, серед яких 6 аналогових входів, аналогові IO порти, аналогові Buckled порти, входи-виходи RS232, I2C порт, а також цифрові IO порти. В зв'язку з різними навантаженнями, які можуть бути підключені до плати, дуже важливою умовою є забезпечення стабільного живлення шилда 5В.

Характеристики:

  • напруга живлення плати: 5В;
  • живлення: від Arduino та від зовнішніх джерел живлення;
  • I2C (IIC) port (Inter-Integrated Circuit) - послідовна шина даних для зв'язку інтегральних схем;
  • інтерфейс RS232 (послідовна шина COM);
  • інтерфейс Analog Buckled ports для зручного і надійного з'єднання з 6 аналоговими входами;
  • вхідна напруга (рекомендований): 7 - 12 В;
  • вхідна напруга (граничне): 6 - 20 В;
  • габарити плати: 57 х 68 х 19 мм;

Відгуки покупців про Шилд MEGA Sensor Shield V2.0 для Arduino Mega 2560

Сергей (16.11.2023)

Чтобы плата нормально функционировала необходимо откусить выступающие выхода на перемычку PWR_SEL. Они слишком выступают и торкаються USB выход.

Відповісти

Юрій Савенко (14.04.2020)

Подобається швидке виконання замовлення. Плата норм. Дякую.

Відповісти

Захар (07.04.2020)

Возник вопрос, где на модуле цифровые выходы.

Відповісти

admin (14.04.2020)

Номера цифровых выходов подписаны на плате.

Відповісти

Павло Вікторович (02.04.2019)

Доставка швидка навіть дуже. Але плата так собі, деякі ніжкі погруті, флюс не відмитий, окис присутній, пайка на 3+

Відповісти
