Сенсор шилд для підключення датчиків V4

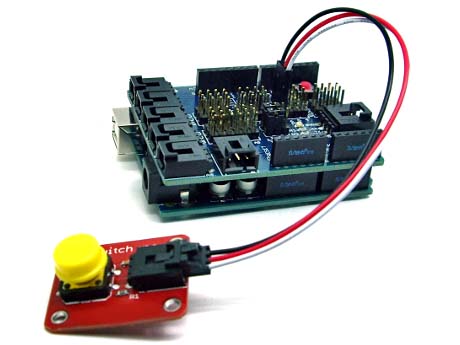

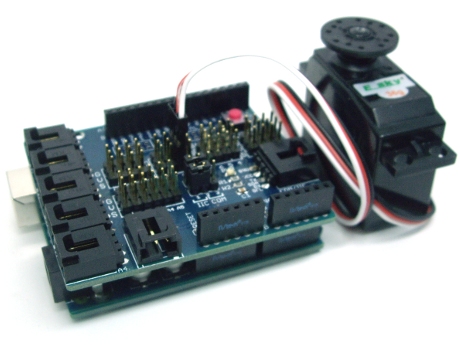

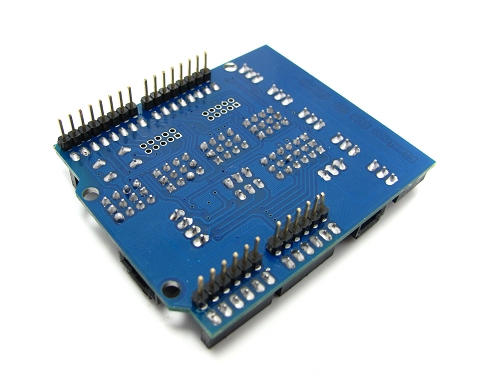

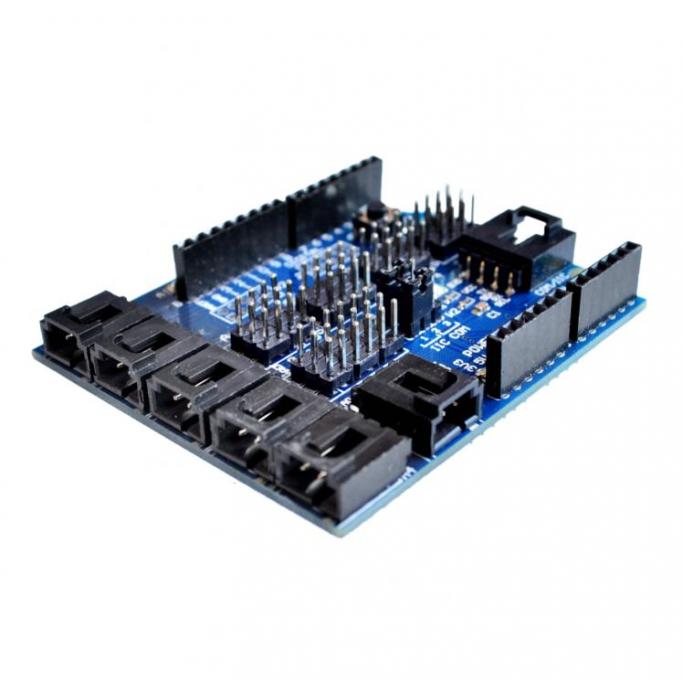

Arduino Сенсор шилд дозволяє підключити велику кількість різноманітних модулів таких як сенсори, серво-приводи, реле, кнопки, потенціометри та ін. Вся периферія плати Arduino розведена на цьому шилді в зручні роз'єми в різноманітних форм-факторах для подальшого зручного з'єднання з кінцевими модулями. Сенсор шилд одягається безпосередньо на контролер Ардуіно і не потребує додаткових комутацій та пайки - що робить його дуже зручним в експлуатації.

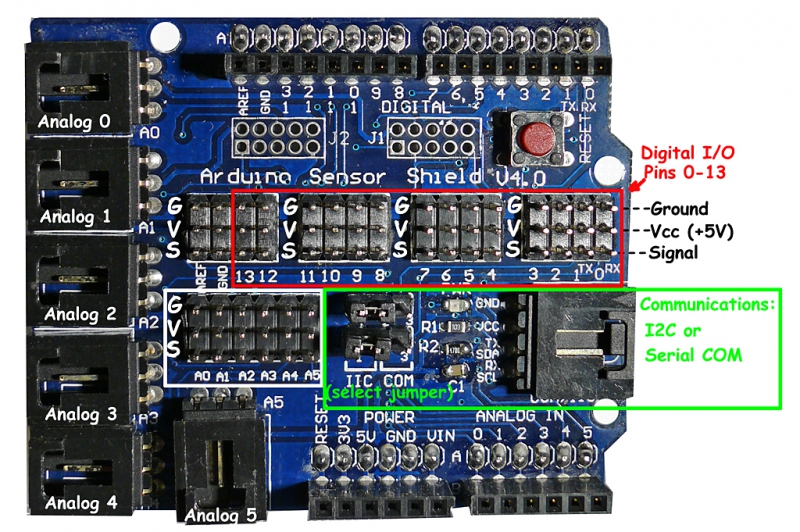

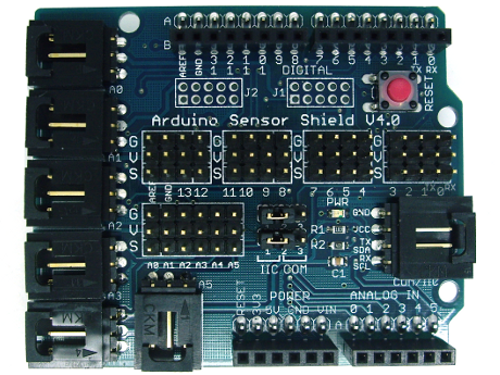

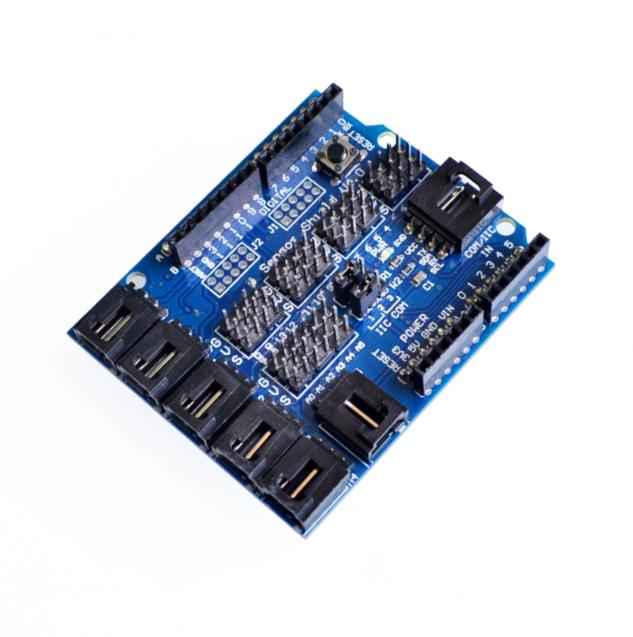

На платі розширення Arduino Sensor Shield V4.0 розташовано безліч інтерфейсів для підключення різних зовнішніх пристроїв та живлення:

• Колодка живлення Arduino, позначення виводів: RESET, 3V3, 5V, GND, VIN;
• Встановлено 6 аналогових входів позначених 0 - 5;
• Analog IO ports (інтерфейс аналогових входів-виходів), має 6 виводів, позначення виводів: A0 - A5. Кожен вхід-вихід має 3 контакти GND, VCC, Signal;
• Analog Buckled ports - інтерфейс зв'язку з аналоговими входами з VCC/GND, має 6 виводів, в пластмасовому корпусі кожен, позначення виводів: A0 - A5. Кожен вивід має 3 контакти GND, VCC, Signal;
• Входи та виходи інтерфейсу RS232 (послідовна шина COM);
• I2C (IIC) port (Inter-Integrated Circuit) - послідовна шина даних для зв'язку інтегральних схем. Позначення контактів: SCL (Serial CLock), SDA (Serial DAta);
• Digital IO ports (колодка цифрових входів-виходів) має 16 виводів, позначення висновків: 0 (Rx), 1 (Tx) - 13, GND, AREF. Кожен вхід-вихід має 3 контакти GND, VCC, Signal. Перший контакт позначений на схемі;
• Входи-виходи Arduino контролера позначені 0 - 13, GND, AREF. Висновок AREF (опорна напруга для аналогових входів).

Живлення плати здійснюється або з Arduino, або від зовнішніх джерел живлення (блоків живлення, батарей). Для живлення плати потрібна напруга 5В.

Характеристики:

• напруга живлення плати: 5В;
• живлення: від Arduino або від зовнішніх джерел живлення;
• I2C (IIC) port (Inter-Integrated Circuit) - послідовна шина даних для зв'язку інтегральних схем;
• інтерфейс RS232 (послідовна шина COM);
• інтерфейс Analog Buckled ports для зручного та надійного з'єднання з 6 аналоговими входами;
• вхідна напруга (рекомендовано): 7 - 12 В;
• вхідна напруга (гранична): 6 - 20 В;
• габарити плати: 57 х 68 х 19 мм;
