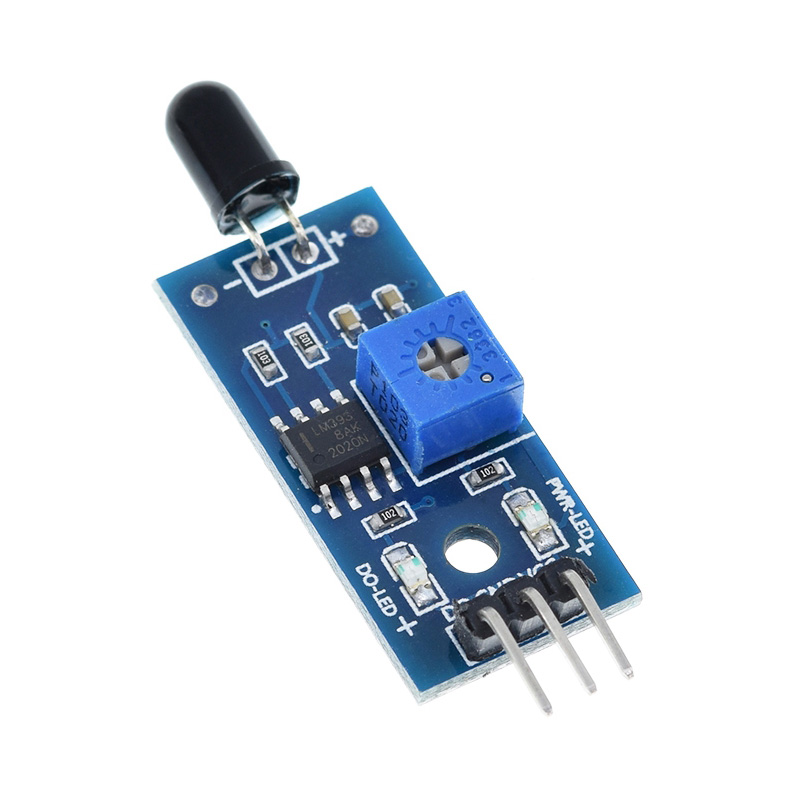

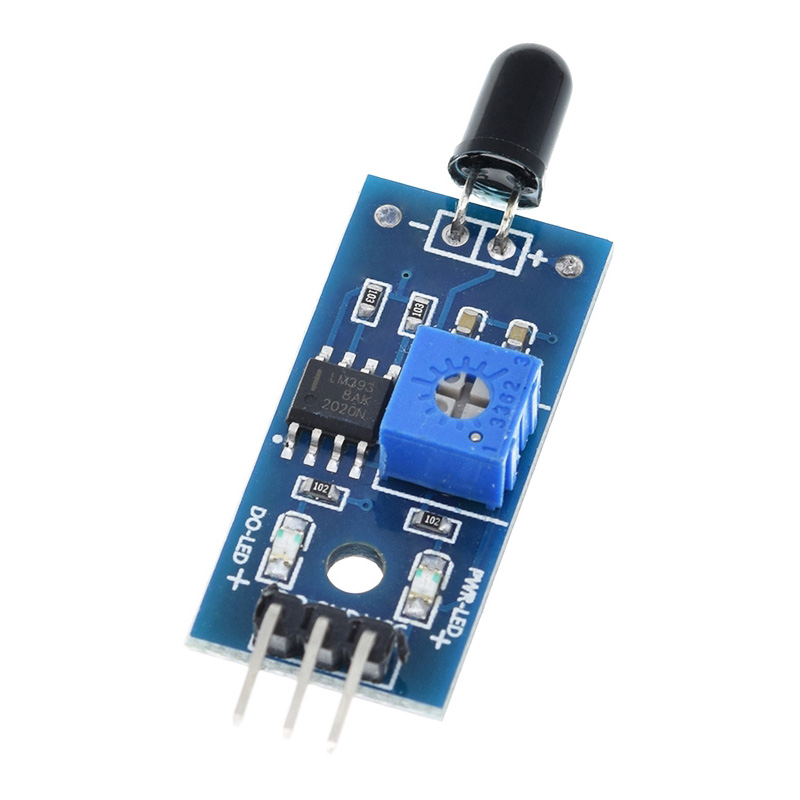

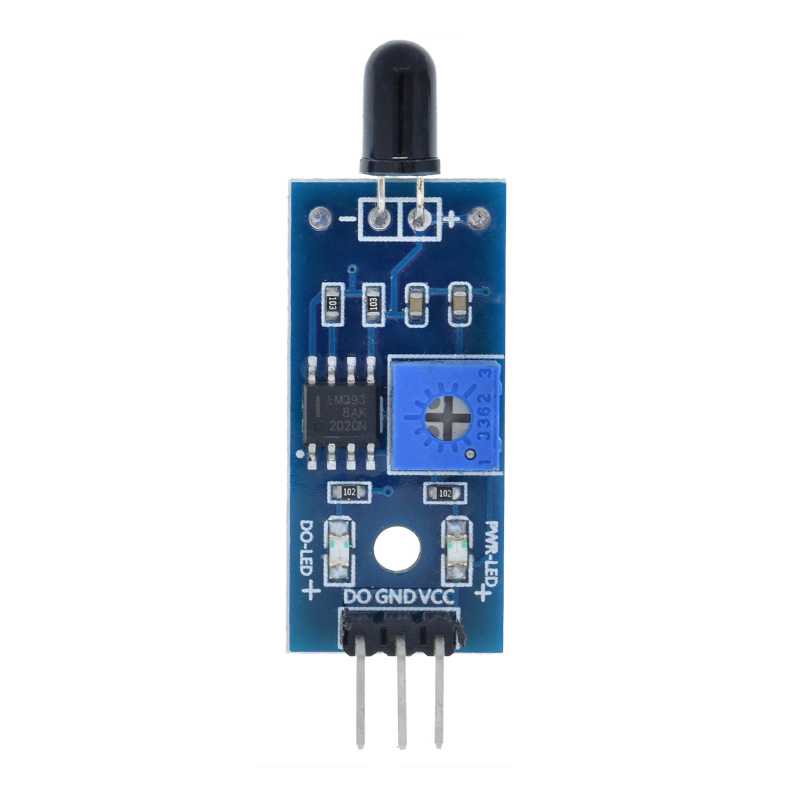

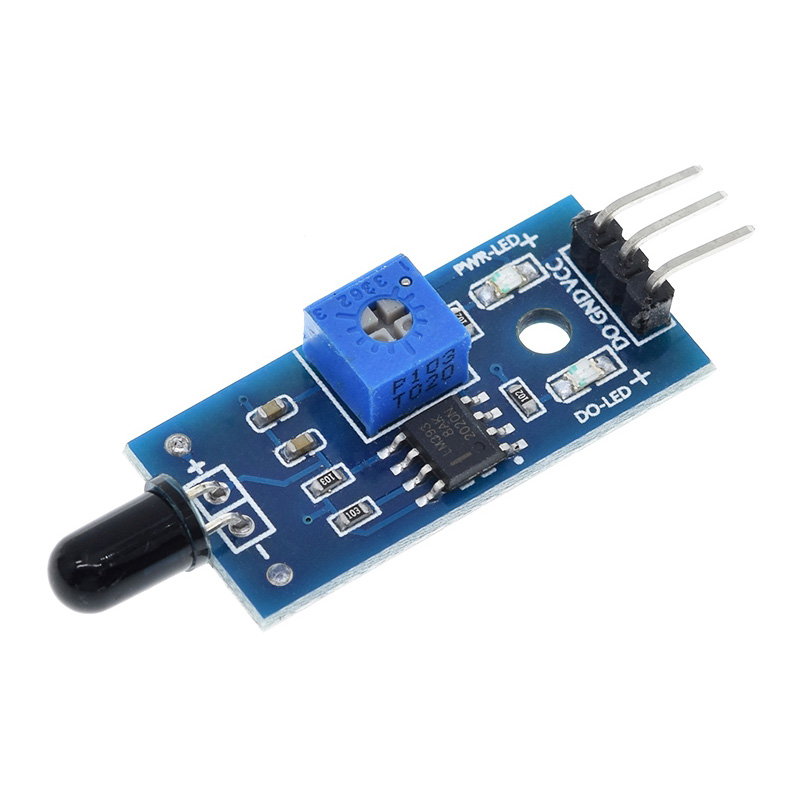

Модуль датчика полум'я

Модуль датчика полум'я (Flame Sensor) на LM393 призначений для виявлення відкритого вогню та джерел інфрачервоного випромінювання. Сенсор реагує на випромінювання у діапазоні 760–1100 нм, що дозволяє використовувати його в системах пожежної сигналізації, охоронних системах, робототехніці та проєктах на базі Arduino, ESP32, STM32, Raspberry Pi та інших мікроконтролерів.

Модуль побудований на компараторі LM393 та оснащений підлаштувальним резистором для регулювання чутливості. На виході формується цифровий сигнал, який можна безпосередньо підключити до цифрового входу мікроконтролера. Світлодіодна індикація дозволяє швидко контролювати наявність живлення та спрацювання датчика.

При виявленні полум'я на виході з'являється логічний сигнал, який можна використовувати для ввімкнення сигналізації, керування виконавчими пристроями або надсилання повідомлень.

Характеристики:

• Тип: інфрачервоний датчик полум'я.
• Діапазон спектральної чутливості: 760–1100 нм.
• Мікросхема: LM393.
• Напруга живлення: 3.3–5 В.
• Вихід: цифровий (DO).
• Регулювання чутливості: є, підлаштувальний резистор.
• Кут виявлення: близько 60°.
• Максимальна відстань виявлення полум'я запальнички: до 80 см (залежить від розміру джерела вогню та умов експлуатації).
• Вихідний струм: понад 15 мА.
• Монтажні отвори: є.

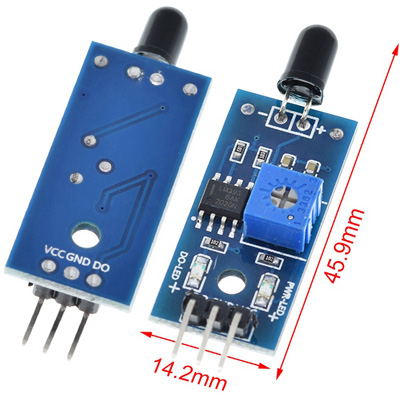

• Розміри плати: 45.9 × 14.2 мм.
• Вага: 3 г.
