Модуль датчика Холла A3144

код: DAT164

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

19 грн з ПДВ

очікується

Повідомити

	6
	голосувати

Опис
Відгуки (6)
Задати питання

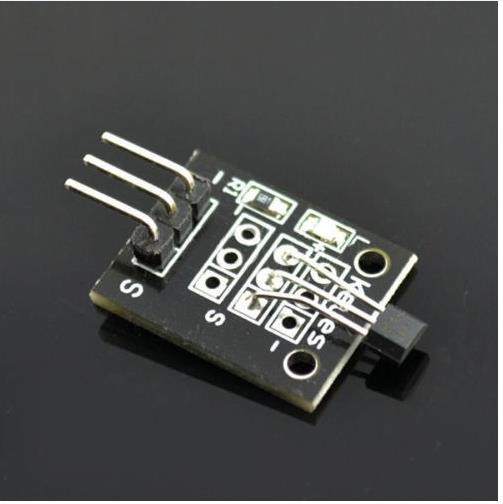

Плата з розпаяним на ній уніполярним датчиком Холла 3144 серії. Незамінний для застосування з безпаєчною макетною платою. Сам датчик А3144 вже містить: стабілізатор напруги, детектор магнітного поля, компаратор напруги та ключ з відкритим колектором.

Характеристики:

Тип датчика: уніполярний, A3144
Напруга живлення: 4,5 - 24В
Позначення висновків (з боку роз'єму): 1-пін: (-) живлення, 2-пін: (+) живлення, 3-пін: сигнальний
Розміри: 15 х 20 мм
Вага: 1,5 г

Відгуки покупців про Модуль датчика Холла A3144

Anton (18.11.2023)

Пригодился мне датчик еще раз спустя 4 года после предыдущего комментария. Использовал как датчик числа оборотов 775го электродвигателя. Поставил шестерню на хвостовую часть вала двигателя, на шестерню прилепил термоклеем магнит, поставил этот датчик рядом - меряю обороты, передаю их в ПИД-регулятор. Разгонял до 3500 оборотов - меряет.

Відповісти

Anton (18.09.2019)

Модуль понравился, использовал для контроля положения пневмоцилиндра взамен родного промышленного датчика.
Но есть особенность при использовании с напряжением 24В - на модуле установлен светодиод с резистором 680Ом, что при 24В питания дает 35 мА и перегружает как светодиод, так и сам датчик (Icont = 25мА). Заменил резистор на 2К размер 0805 и получил 7 мА при горящем светодиоде.
П.с. При сработавшем датчике сигнал 0 светодиод горит красным, при несработавшем Uпитания светодиод не горит.

Відповісти

Чернецкий Иван (23.03.2018)

Отличный модуль. Работает как положено.
Доставка как всегда оперативная. Отличный магазин.

Відповісти

Роман (19.09.2016)

Доброго дня, скажіть вихідний сигнал у нього 5 вольт? Чи він видає напругу живлення?

Відповісти

admin (20.09.2016)

Выходной активный сигнал датчика низкого уровня независимо от напряжения питания

Відповісти

Иван (27.03.2016)

Нормальный датчик. Удобный светодиод на борту. Но искать распиновку и примеры кода лучше как для KY-003.
