Аналоговий комутатор 16х1 на CD74HC4067

код: AOC340

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
38 грн з ПДВ

в наявності



Купити в один клік

12
голосувати
Знайшли дешевше?
  • Опис
  • Відгуки (27)
  • Задати питання

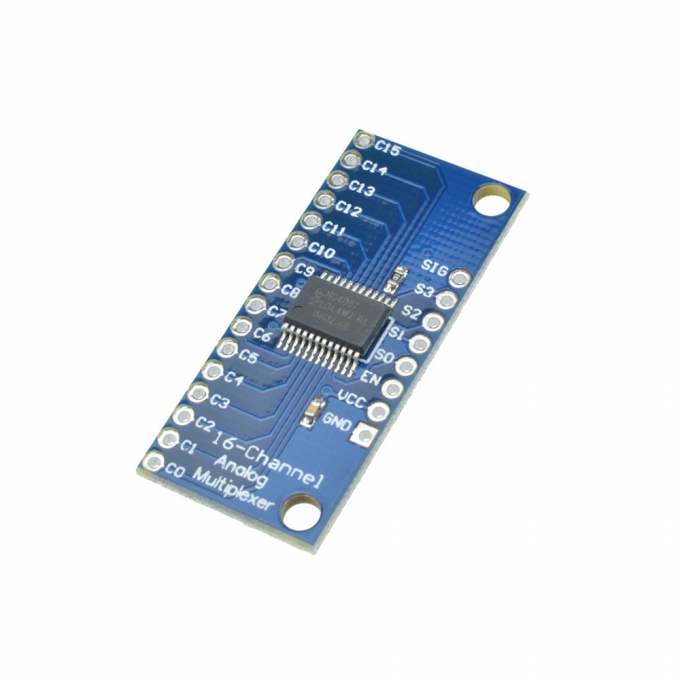

Двохнаправлений аналогово/цифровий комутатор зібраний на мікросхемі мультиплексора CD74HC406 і дозволяє зручно значно розширити кількість портів вводу / виводу Arduino і Raspberry Pi. Наявність входу дозволу (EN) дозволяє каскадувати модулі. Малі розміри і висока швидкодія вигідно вирізняють цей модуль від інших розширювачів.

Цифрові сигнали керування підключаються до входів S0-S3. Виходи датчиків підключаються до виводів С0-С15. Живлення подається на виводи VCC (+) і GND (-). Вихід комутатора (SIG) підключається до входу контролера.

Технічні характеристики:

  • Напруга живлення: від 2 до 6 В
  • Максимальна комутована напруга: від 0 до напруги живлення
  • Опір ключів: 70 Ом при напрузі живлення 4.5 В, 60 Ом при 6В
  • Швидкість перемикання: 6ns при напрузі живлення 4.5 В
  • Робоча температура: від -55 ° C до 125 ° C

Посилання:

Відгуки покупців про Аналоговый коммутатор 16х1 на CD74HC4067

Борис (09.12.2023)

Нет ли какой-нибудь статьи на эту тему? Раньше, помню, была!

Відповісти

admin (11.12.2023)

Доброго дня. В інтернеті доволі багато туторіалів по цій мікросхемі.

Відповісти

Борис (13.12.2023)

Меня интересует здоровенная синяя плата. Что за зверь?

Відповісти

admin (13.12.2023)

Доброго дня. Синя плата це ArduinoUNO

Відповісти

Анатолий (02.12.2021)

Сколько таких устройств можно подключить к мк, соединив их адресные входы вместе? Тоесть все s0 вместе на один выход мк?

Відповісти

admin (14.12.2021)

Таких модулей можно напрямую подключить до 10 шт.

Відповісти

Анатолий (20.12.2021)

Спасибо. А у Вас есть в продаже для этих целей (для более 10-ти) какие-то повторители/буферы?

Відповісти

admin (22.12.2021)

К сожалению нет...

Відповісти

Олег Ёжиков (15.11.2021)

Зачётный мультиплексор, реализован коммутатор каналов RS-485 в сложной, с точки зрения топологии, системе.

Відповісти

Руслан (17.02.2020)

Добрый день.
Подскажите пожалуйста, нужно получать состояние несколько (8 + ) одновременно нажатых кнопок (Выключателей), эта плата может это реализовать? Если не сложно подскажите что можно использовать.
Подключение к Raspbery P 4
Я новичок в схемотехнике.

Відповісти

admin (18.02.2020)

Подключить кнопки к коммутатору и опрашивать их последовательно.

Відповісти

Брижко Олександр (23.12.2019)

Магазин на все 100. Первый раз заходил в магазин покупал этот комутатор и плату УНО. Все работает. Второй раз уже почтой еще купил два комутатора и кучу еще разного. Без задержек. все хорошо.

Відповісти

Андрей (07.02.2019)

Его можно подключить к esp8266? Не хватает пинов для считывания кнопок и энкодера

Відповісти

admin (08.02.2019)

Да, этот коммутатор можно подключить к ESP8266

Відповісти

kloker (17.09.2019)

кнопки да, с энкодером боюсь не выйдет, надо 2 пина одновременно, а не по очереди.

Відповісти

admin (18.09.2019)

И желательно подключить их (хотя бы один) на вход прерывания.

Відповісти

Николай Лукашев (20.10.2018)

Где вы были 40 лет назад? Классная штучка! Очень рад приобретением!

Відповісти

Дмитрий (24.09.2022)

До слез!!! От души!)))))

Відповісти

Александр (20.06.2018)

А подскажите. Я смогу подключить к нему 4 дополнительно переменных резистора (не хватает аналоговых входов на NANO)?
Нужно получать значение 0-1023.

Відповісти

admin (20.06.2018)

Да, можете.

Відповісти

Александр (26.06.2017)

Здравствуйте. К выводам С0-С15 можно подключать только аналоговый сигнал или цифровой тоже можно?
Заранее благодарен!

Відповісти

Станислав (16.03.2018)

Цифровой ловит. Тактовые кнопки подключал и работало все гуд

Відповісти

Цымбал Александр Леонидович (03.02.2017)

Полезная умная штука, но мне по задаче не подошла немного. Полежит до следующих проектов. Вышел из положения с помощью микросхемы MCP23017 ESP. Не видел у вас ее в продаже - рекомендую обзавестись, полезная штука и с написанием драйвера под нее нужно мозгом хорошо покрутить (я под Android Things разбирался - сложно было, но удачно вышло)

Відповісти

Олег (23.06.2021)

Так ваша микросхема это ж демультиплексер, а это мультиплексер грубо говоря. Разное же назначение.

Відповісти

admin (24.06.2021)

Микросхемы этой серии двунаправленные и могут выступать в роли мультиплексора и демультиплексора.

Відповісти

Герасько Андрей (01.03.2016)

Порадовало отношение к клиенту и заказу. Проблем и вопросов не возникло.

Відповісти

Максим (03.12.2015)

Довольно таки полезная вещица.

Відповісти
