Багатофункціональний тестер елементів GM328A (Eng)
код: WTU124
Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців
гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартостіУважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
554 грн
в наявності
Опис
Відгуки (26)
Задати питання

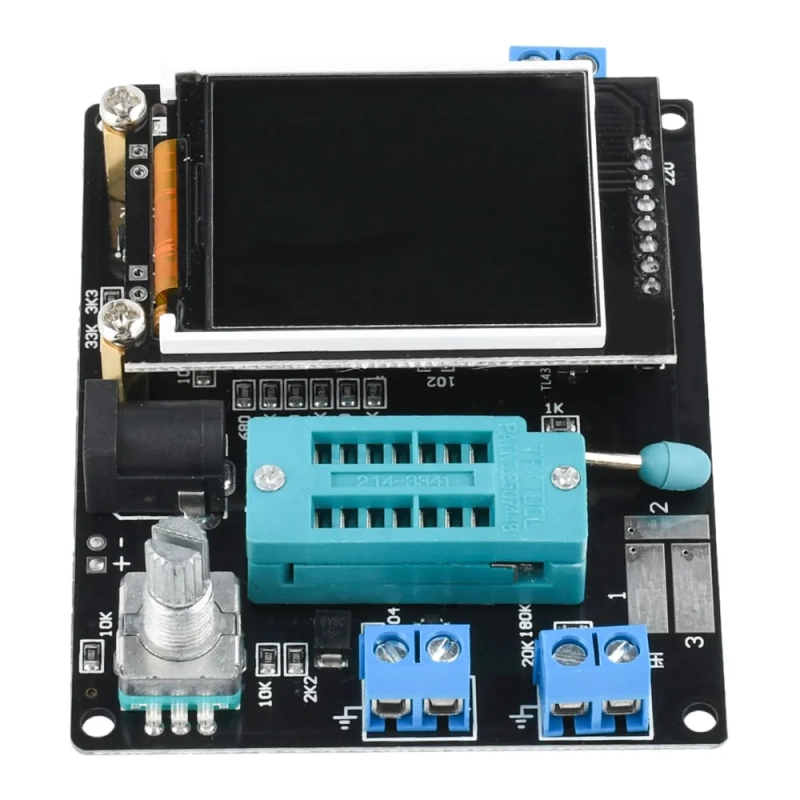

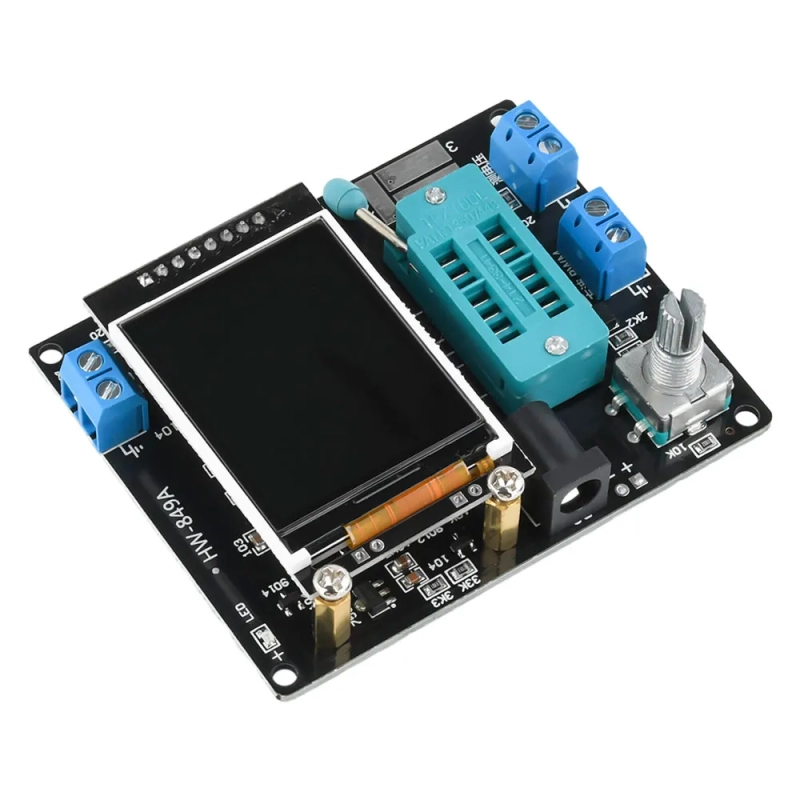

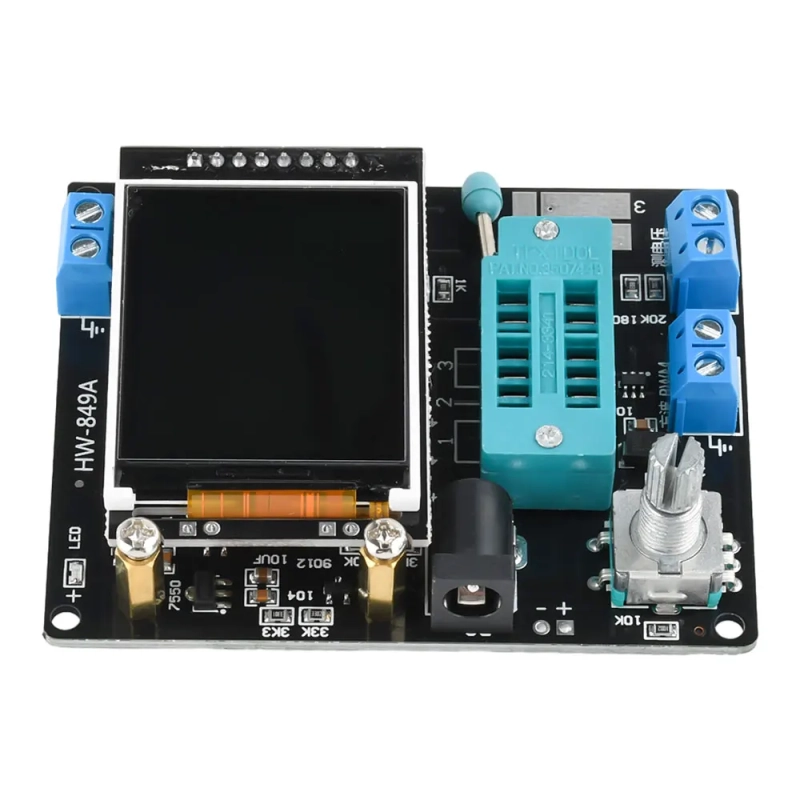

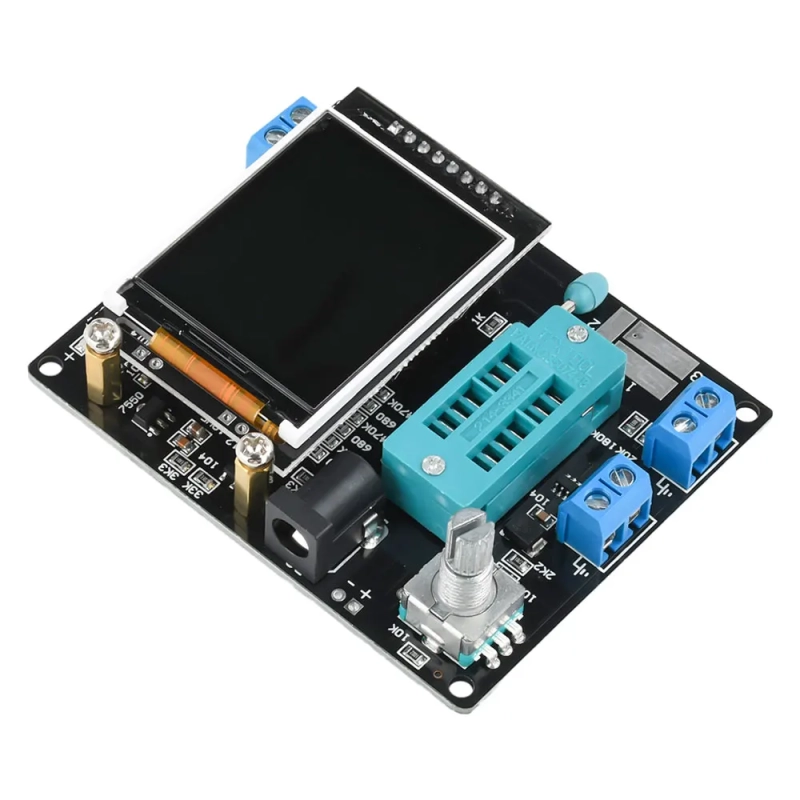

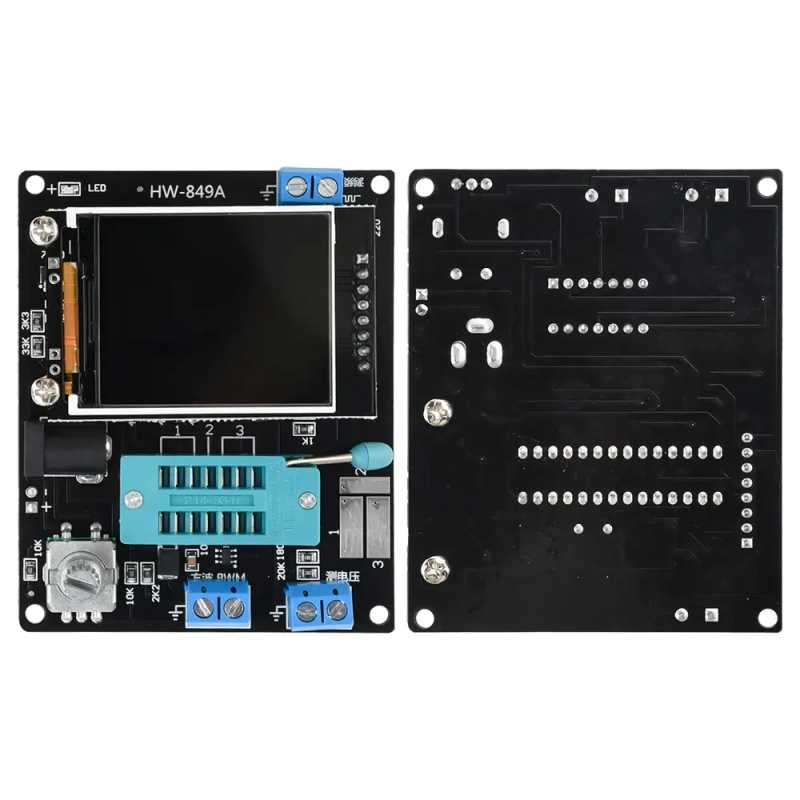

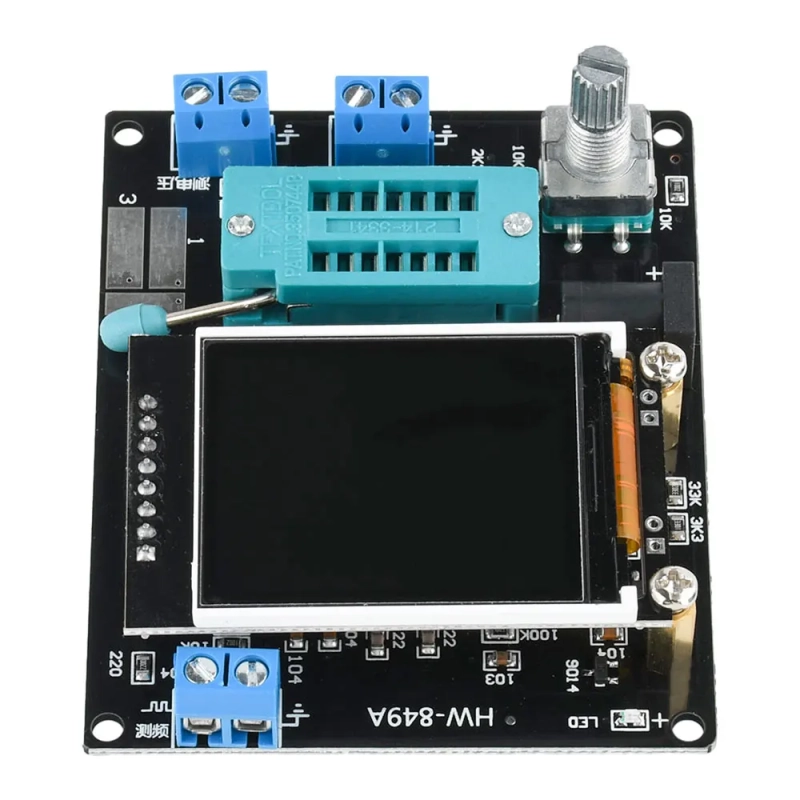

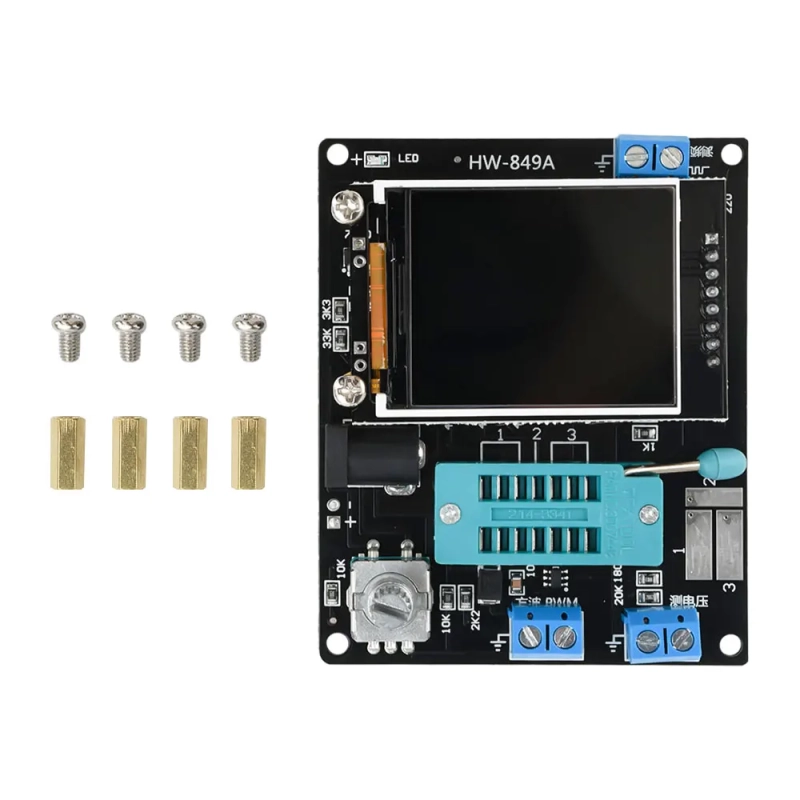

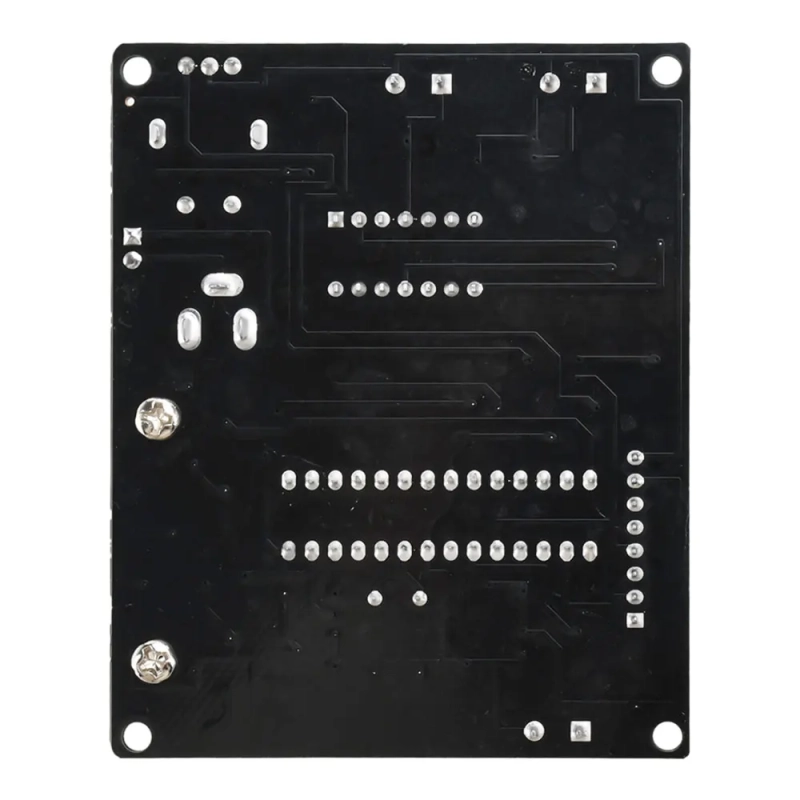

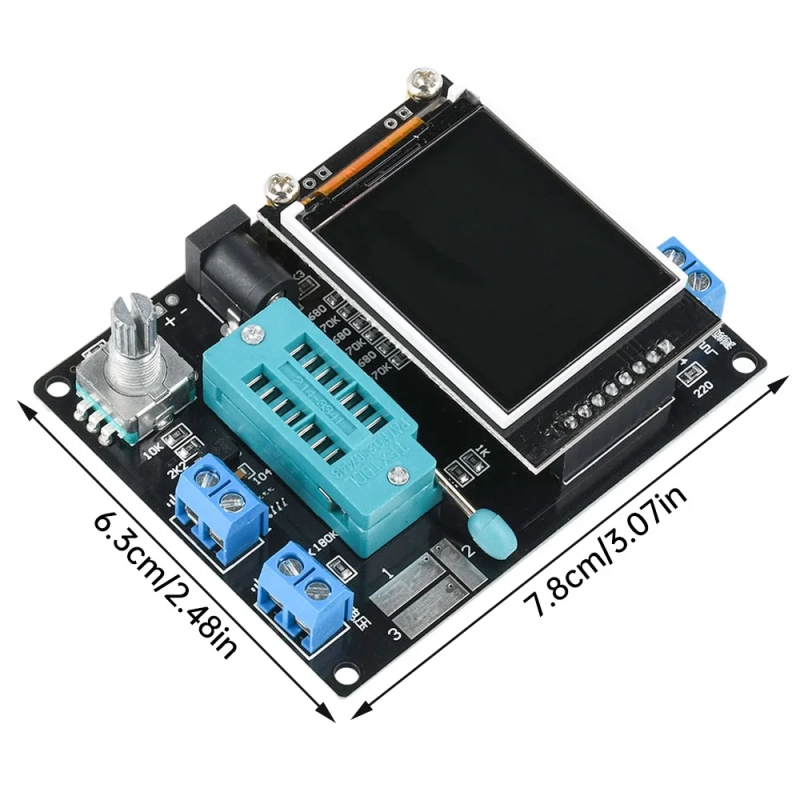

Пристрій GM328A (версія 1.12k англ.мова) дозволяє тестувати ємності і еквівалентний послідовний опір ЕРС (англ. ESR) конденсаторів, індуктивності котушок, опору резисторів, тестер транзисторів, діодів, а також виводити інформацію про підключених компонентах. Прилад працює в автоматичному режимі – тип деталі і виводи до яких вона підключена визначає автоматично, так же сам визначає цоколевку для транзисторів і діодів. Зручний роз'єм дозволяє швидко підключати деталі, а контактні площадки на платі зручні для тестування SMD компонентів (їх можна навіть не підпаювати, а просто притиснути пінцетом).
Прилад живиться від 9В батареї типу "крона", або при підключенні такого перехідника можна живити від іншого джерела. Так само на платі передбачені посадочні отвори під звичайний 5.5 мм роз'єм.

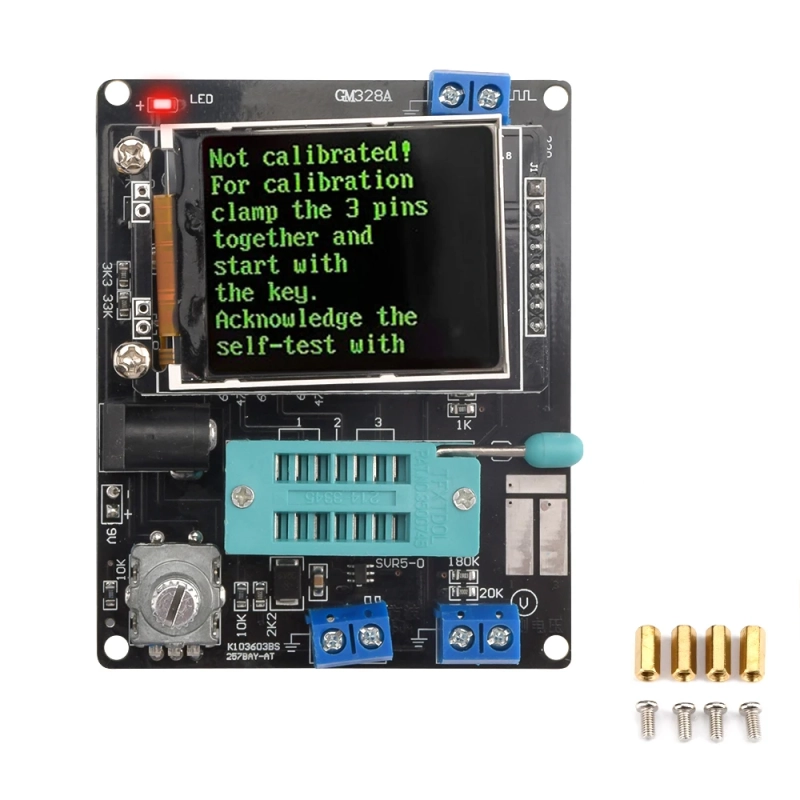

До переваг пристрою слід віднести відкритий вихідний код проекту і велике співтовариство ентузіастів-розробників. Є режим автокалібровки, для цього перед включенням потрібно замкнути всі три входи перемичками і потім, на вимогу програми, встановити конденсатор ємністю понад 100 нФ (бажано плівковий).
Вімірює:
резистори (в тому числі змінні, тобто можна підключати всі три виводи і виставляти необхідний опір) опором до 50 МОм, з дозволом 0.1 Ом
індуктивності (котушки) включаючи омічний опір, діапазон від 0.01 мГн до 20 Гн
конденсатори - ємність, внутрішній опір ESR. Діапазон від 0 пФ до 100 мФ з дозволом 1 пФ. Увага! Конденсатор перед виміром повинен бути розряджений, інакше він може пошкодити тестер
транзистори - автоматично визначає тип (біполярні NPN і PNP, з ізольованим затвором N-канальні і P-канальні, MOSFET), терморегулятори (особливо актуально для крихітних SMD корпусів, на яких нічого не написано), вимірює коефіцієнт передачі струму бази, напруга насичення, вимір ємності затвора і напруги насичення для біполярників, вимір ємності затвора і напруги відкриття для полевиків
діоди - цоколевка, падіння напруги, паразитная ємність
світлодіоди, в тому числі світлодіодні збірки
IR-декодер
тиристори
сімістори
Функції меню:
Transistor - Перехід у звичайний режим роботи.
Frequency - Вимірювання частоти сигналу, під'єднаного до контактів плати GND і F-IN (до 2 МГц, до 5 В амплітуда)
Відгуки покупців про Многофункциональный тестер элементов GM328A (Eng)
Сергей (25.12.2020)
изменили настройки цветности ничего не менялось а потом бац и потух , то есть не отображает. и как теперь вернуть настройку цветности??? на странице проекта прошивки нету.
Прибор пришел в таком виде как на фото, +заказал акриловый корпус. Прибор не русифицированый, что желательно было б указать в описании , но ни каких проблем это не доставило. Работет прибор отлично и делает все измерения +- точно. Покупкой доволен.
Хороший приборчик. У меня до этого был MG328. Привык к нему, но, к сожалению, сжег (разряжайте конденсаторы непосредственно перед проверкой, даже если перед этим все разрядили минут 20 назад!). Без такого прибора, как без рук. Пока ждал новую микросхему и программатор, нужен был тестер. Самый быстрый вариант - магазин "Ардуино". Правда цена больше, но зато есть какая-то гарантия. Скажу сразу - в первый же день он мне понравился больше, чем старый. Правда, пришлось отмывать обе платы, сделать измерительный провода... Прошивка 1.13k. Русифицированная. Свое предназначение выполняет на все 100. Дополнительные функции, конечно, страдают. Частотомер нормальный (в своих пределах), а вот генератор и остальное - игрушки (про пределы и форму сигналов уже не говорю). Но я брал для других целей, и он меня вполне удовлетворяет.
В процессе проверки режимов обнаружил что прибор не измеряет частоту никак. Заморачиваться с возвратом и с доказыванием неисправности не хотелось, разобрался сам, не было контакта на плате от входного конденсатора до 6й ноги контроллера, дефектная перемычка. Восстановил(соплёй из олова) и заработало. Хочу заметить , китайский он до мозга костей, все детали самые дешевые и низкокачественные, родная прошивка до боли тормознутая, заменил кварц на 16 мгц и прошил нормальную прошивку, теперь хоть пользоваться можно. К покупке бы советовал не данный экземпляр а в виде KIT набора на обычных элементах, там хоть при сборке можно проверить их и заменить.
А, на красное такой плате и с несколькими 8-и сегментниками? Да, было у меня их аж 2 и не один из них так и не заработал, как тестер кварцев, а про частотомер я вообще молчу. Даже купил пик-программатор, чтоб его перешить. Какую-то прошивку нашёл, что-то там в него зашил - 0 на выходе.
ESR измеряет. Корпус из акрилла ATC274 - не подошел. Непривычно быстро выключается, не измеряет частоты кварца, возможно решается прошивкой. Индуктивность и параметры полупроводников измеряет. Хороший прибор за свою цену. Официальный сайт отсутствует, русского (украинского) - нет.
Несмотря на
"Прибор питается от 9В батарейки типа "крона", или при подключении такого переходника можно питать от другого источника. Так же на плате предусмотрены посадочные отверстия под обычный 5.5 мм разъем.",
всё строго наоборот - впаян 5.5/2.1 разъём и есть места под контакты к батарее.
Так что, переходник для кроны имеет смысл заказать сразу.
На конденсаторах 10000pf+-0.3% выдал значения 9.882-9.889 pf
На конденсаторах 42200pf+-1% - 42.00-42.04 nf
На поганеньком электролите 223uF показал довольно точно 222.4-223.1 uF, ESR 0.4 ома, Vloss 1.5%
На вздувшемся 1000uF Сapxcon-e (реальная емкость 660-800uF разными приборами) показал 663uF, ESR 2.2 и Vloss 29%
На 0.1% резисторах 100 ом, 10к и 100к выдал соответственно 100.6-100.7, 9968-9970 ом и 101.1-101.2 килоом.
На эталонной 250uH катушке от измерителя добротности выдал 0.24-0.25mH 4.4-4.6 Ом.
На плате надпись GM328A, при вызове служ. информации выдаёт версию 1.12 - одну из последних.
Пинов для программирования нет, но контроллер стоит в панельке - при желании можно вытащить. Правда нужно будет снимать дисплей.
Хотелось бы распечатать для неё корпус, но уж больно панелька неудобно стоит - до рычага будет не добраться.
Китай тут проявил себя - после пары открытий-закрытий эта рукоятка попыталась катапультироваться. Удалось вправить.
То что лежит по ссылке на документацию документацией практически назвать нельзя.
В целом достаточно нормальная фиговина для тестинга конденсаторов-индуктивностей. Хотя и откалиброванный Z-meter схожую точность даёт.
Добавлю.
Наиболее близкое описание функций здесь: https://www.aliexpress.com/item/2016-DIY-kits-TFT-LCD-M328-Transistor-Tester-LCR-Diode-Capacitance-ESR-voltage-meter-PWM-Square/32673916127.html
(лучше смотреть англ. версию, ибо русская - гуглоперевод)
Хотя версию пишет 1.12, фактически прошивка немного отличается от стоковой 1.12. Нет теста энкодеров (не очень нужно), есть тест датчиков DS18B20 (датчик температуры, но у меня при пробе результат непонятный) и DHT11 (простой датчик влажности-температуры), генерация сигналов IR пульта и приём IR сигналов при подключении фотодатчика (можно сложиться на два тестера и играться). Не так чтоб хуже.
Также отличается реакция на энкодер - у стока при быстром вращении должно появляться меню, тут меню появляется при любом вращении, но... только при не подключенном/не распознанном элементе. Не слишком продумано.
Есть скромная внутренняя калибровка, для неё нужна пара перемычек и приличный кондёр - не электролит мкф на 0.1-20.
К сожалению, прошивка видимо скомпилирована без ключа "SamplingADC". Второго тестового кондёра на 10-30 nF не просит и алгоритмы определения с повышенной точностью номиналов мелких кондёров и индуктивностей (резонансный, с паралельным конденсатором) отсутствуют.
В итоге работают более грубые методы - дискретность определения индуктивностей около 10 uH, что досадно грубо, кондёры ниже 100pF тоже не определяет. Мелочь можно распознать при добавлении к конденсатору побольше, вполне работает, правда дискретность будет не 0.1nF, а 1nF.
Теоретически можно поправить компиляцией и заливкой прошивки с настроенными опциями, практически - будет возня с разбирательством какие именно параметры подходят для этой схемы.
ps: прошивка тестера не Карла-Хайнца Кюббера, а Маркуса Рёшке. Отсюда и иные опции, и отсутствие метода samplingADC.
Сами эти исходники можно найти в глубине указанной страницы проекта, а вот документация там только Кюббера, для варианта Маркуса нет.
Я нашел её только в общем архиве всевозможных клонов https://yadi.sk/d/yW8xa5NJgUo5z , по ссылке из темы форума http://vrtp.ru/index.php?showtopic=25020. Есть упоминание и этого клона.
upd: настроил конфиг под плату для стоковой стоковую 1.13k Карла Кюббера, скомпилировал и залил -
после калибровки опознал и на удивление прилично померял конденсатор емкостью даже в 15 пикушек. И меряет индуктивности резонансным способом, с параллельным конденсатором, с разрешением 1...0.1 мкГн.
Вполне приятный результат.
Надо подумать что ещё в оставшиеся 1.2 кб полезного впихнуть. Жаль места не так уж много - стоковая прошивка великовата по объему.
Ешё кварц можно попробовать перепаять на 16 МГц-вый - должен работать и шустрее и чуть точнее. Но тогда родная прошивка врать будет.
Офігенна штука ! Для радіолюбителя не замінима.Особливо для провірки придатності конденсаторів і індентифікації невідомих транзисторів .
В описі не вказано що в приладі є ще частотомір , вольтметр і генератор сигналу .
Обслуговування в магазині блискавичне .
Классный тестер ... просто находка для ремонтника... особенно когда попадается какая то трехножечная без маркировки...и команда магазина нравится.. сработали бысто и вежливо..я доволен.
В характеристиках (непонятно почему) указано, что конденсаторы меряет до 100 мкФ. Измерял 500, 1000, 2200 -- отлично меряет. Прибором очень доволен. Ну и о Arduino только хорошие впечатления. Спасибо.
Отличный прибор. Главное быть аккуратным, особенно с конденсаторами, их необходимо полностью разряжать перед тестированием, даже если пытались проверить на пробой обычным мультиметром.
