Модуль реле для ESP-01S

код: AOC597

Додаткові категорії товару: Wi-Fi ESP8266, ESP32
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
75 грн з ПДВ

в наявності



Купити в один клік

12
голосувати
Знайшли дешевше?
  • Модуль реле для ESP-01S
  • Модуль реле для ESP-01S
  • Опис
  • Відгуки (16)
  • Задати питання

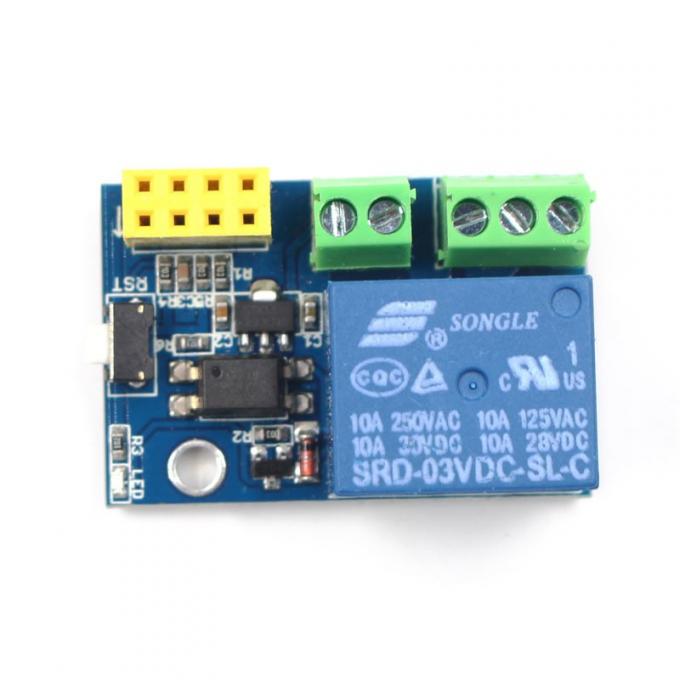

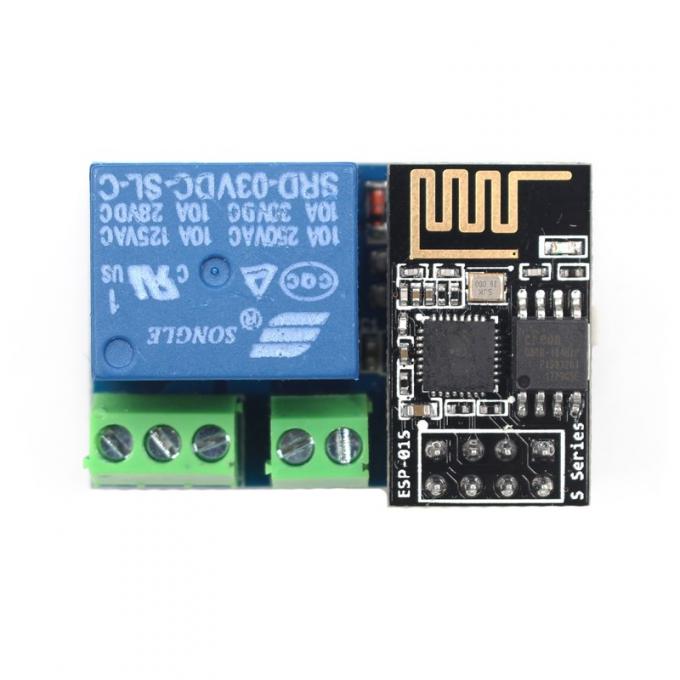

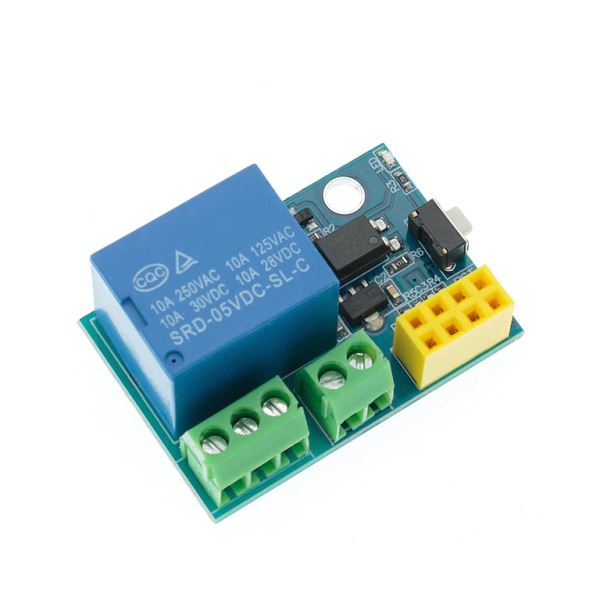

Модуль керування реле 10А на основі модуля Wi-Fi ESP-01S. Для керування реле використовується вивід GPIO0. Для живлення використовується джерело постійного струму з напругою 5В та мінімальною навантажувальною здатністю не менше 250мА. З цього модуля можна легко зробити свій інтелектуальний комутатор, керований з будь-якого Wi-Fi пристрою.

Підтримується код APP і LUA, його можна використовувати для інтелектуального будинку, IOT та інших проектів DIY.

Модуль ESP-01S в комплект не входить!

Характеристики:

  • Робоча напруга: DC 5В-12В
  • Робочий струм джерела живлення: DC 250 мА
  • Дальність передачі: макс. відстань передачі 400 м (відкритий простір, мобільний телефон з модулем WiFi)
  • Комутоване навантаження: 10A / 250ВА
  • Розмір: 37 x 25 мм
  • Вага: 15 г
  • Комплектація: тільки модуль реле (без ESP-01S)

Посилання:

Відгуки покупців про Модуль реле для ESP-01S

Михайло (30.05.2024)

нормально працює, кого дратує клац-клац під час подачи живлення, допомагає конденсатор на 330uF (в мене не було, поставив на 470) між першою(+) та другою(-) ногами оптопари

Відповісти

Мокін Сергій (23.09.2022)

Підкажіть, чи можна налаштувати щоб при подачі живлення на реле з ESP-01S за замовчуванням воно було активне. Наприклад, щоб коли я вмикаю витяжку у ванній кімнаті, йде напруга на модуль з реле і вентилятор відразу запускається.
Дякую.

Відповісти

admin (26.09.2022)

Доброго дня. В принципі так можна зробити, все буде залежати яку логіку Ви покладете у програмний код.

Відповісти

Віктор (18.06.2022)

Реле низкого уровня. С 01S работает без проблем.

Відповісти

Монахов Василий Валериевич (11.04.2021)

Модуль рабочий в связке с Esp01s. Вместе они потребляют около 70 мА при выключенном реле и до 190мА при включённом. При этом модуль греется, на ощупь не сильно. И похоже что очень боится помех, иногда эта связка начинает тарахтеть и подвисает.

Відповісти

Константин (24.07.2020)

Модуль исправен.

Відповісти

Сергей (02.07.2020)

Модуль завелся без доп. телодвижений в связке с https://arduino.ua/prod2892-esp-01s-wi-fi-modyl-esp8266. Хоть на обратной стороне и нет версии, но по мелким деталям видно, что это v4. Прошивал с помощью https://arduino.ua/prod3248-usb-preobrazovatel-posledovatelnih-interfeisov-usb-uart-rs232-i-rs485-na-cp2102. Опять-таки, без каких-либо приседаний. Прошивку брал вот эту: https://github.com/arendst/Tasmota. Зашла на ура.

Відповісти

Вячеслав (23.09.2019)

Пользуюсь, доволен.

Відповісти

Влад (01.03.2019)

https://github.com/IOT-MCU/ESP-01S-Relay-v4.0/blob/master/ESP-01S%20Relay%20v4.0.pdf

в версии v4.0 gpio0 подтнут к плюсу. вместе с ch_pd

(текущий v1.0)

Скажите плиз, есть возможность завести партию 4-й ревизии?

Відповісти

admin (01.03.2019)

Обновление данной позиции в планах.

Відповісти

Влад (11.05.2019)

Вобщем приехала мне 4-я ревизия данного модуля с китая, работает из коробки без притензий. Рекомендую обновить эту позицию с v1 на v4

Відповісти

Влад (28.02.2019)

Тестанул я это реле. По умолчанию с ESP-01S не заведётся. GPIO0 подтянут на корпус и ESP-01S перейдёт в режим программирования. У меня достаточно было кинуть между 3.3В и GPIO0 резистор 330Ом (большего номинала для быстрого теста под рукой не оказалось). ESP-01S завёлся нормально, но реле 2 раза при старте переключается в обе стороны. Для меня эти 2 прострела не критичны.

CH_PD кстати не кидал на +3.3. Только резистор на gpio.

Если возможно то сообщите изготовителю что не туда они кинули gpio0

Відповісти

Евгений (27.02.2019)

Да действительно изначально модуль не рабочий, и идет с ESP-01, а не ESP-01S, как по идее должен. Я не знаю точно ли он работает с ESP-01S, но по схеме модуля все равно нет питания на ногу CH_PD.
Но проблему очень легко исправить, я сделал так:
- на модуле реле впаял сопротивление 10к между VCC и GPIO 0;
- на модуле реле соединил перемычкой VCC и CH_PD.
И все заработало с ESP-01.
Все это верно для кастомной прошивки в которой первым кодом надо вставить:
pinMode(RELEY_PIN, OUTPUT);
digitalWrite(RELEY_PIN, LOW);
При включении модуля светодиод на модуле реле вспыхивает, но реле не успевает включиться.
Что касается родной прошивки, то появляется точка доступа, что дальше не проверял, так как меня родная прошивка не устраивает.

Відповісти

Денис (10.07.2018)

Не завелся из коробки, и пришлось гуглить нюансы: 1) модуль не может работать с кастомной прошивкой. 2) контакт для (CH_PD) не подключен к земле, поэтому модуль ESP-01 не запускается. 3) после подтяжки стартует неправильный режим загрузки, поскольку GPIO0 притянут к земле, а не к питанию. 4) ко всему этому, GPIO0 также управляет транзистором реле, поэтому простое подтягивание замыкает реле на секунду при запуске. В итоге, чтобы заставить модуль работать, пришлось освободить один резистор и добавить еще два.

Відповісти

Віктор (08.07.2018)

Модуль неробочий, оскільки при ключені переводить ESP-01 в режим прошивки. Без перепайки дорожок не обійтись. Не рекомендую.
https://www.youtube.com/watch?v=INGsM76i_D8
https://github.com/jandelgado/NodeMCU/wiki/ESP8266-01-overview-and-flashing-instructions

Відповісти

Женя (29.06.2018)

Можно рекомендовать к покупке лиш тем, кто хорошо знаком с программированием ESP-01/ESP-01S .... по моему мнению ардуино шилды реле намного привлекательней и крепче. Хрупкие клеммы: на 2й затяжке провода, сломались ножки.
