4-х канальний модуль твердотільного реле 5В 2А (High level)

код: AOC360

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

269 грн з ПДВ

в наявності

Купити в один клік

	11
	голосувати

Знайшли дешевше?

Опис
Відгуки (23)
Задати питання

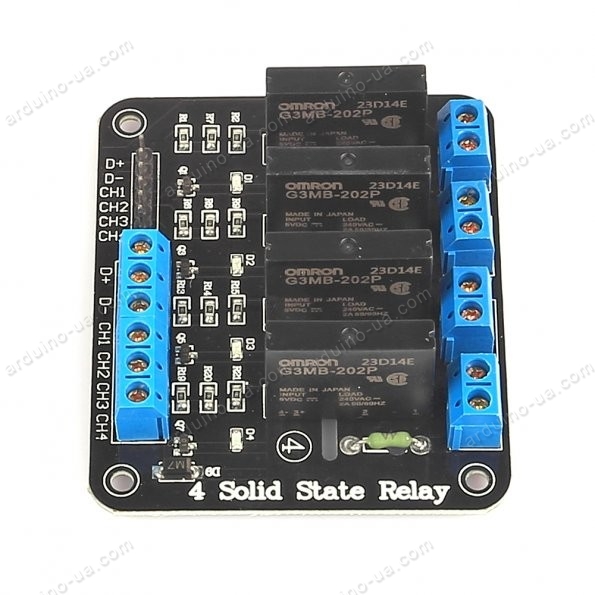

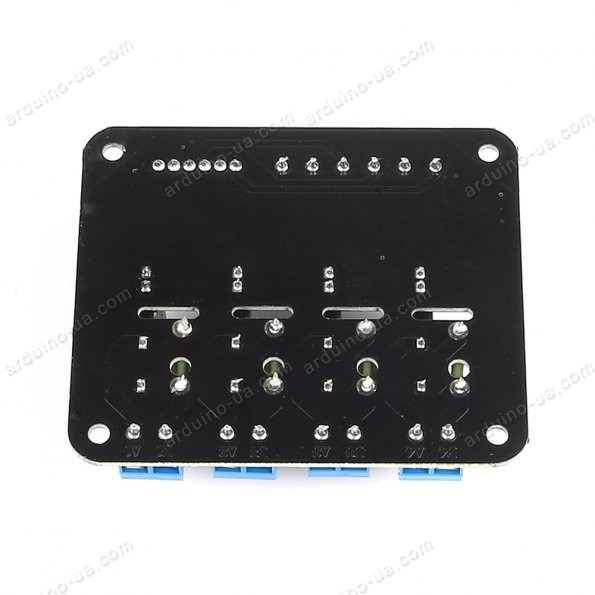

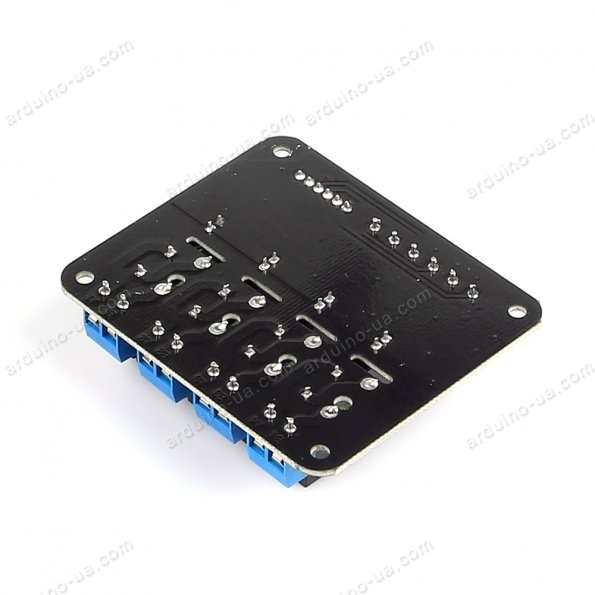

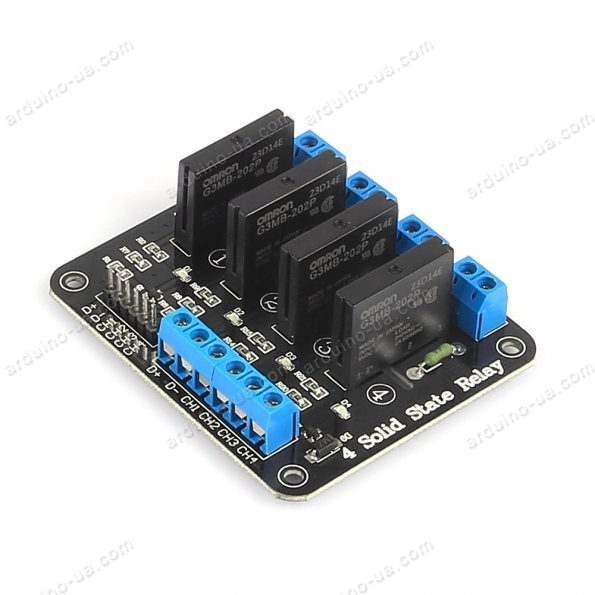

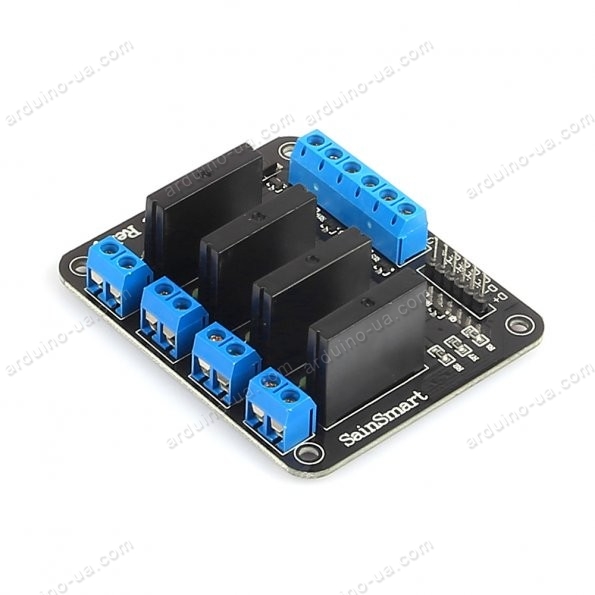

Модуль 4-х канального твердотільного реле побудований на G3MB-202P і призначений для комутації змінної напруги. Відмінною особливістю твердотільних реле є повна відсутність рухомих контактів і контактів взагалі. Цим обумовлена їх виняткова надійність і безшумність роботи. Для управління реле досить подати на нього цифровий сигнал з мікроконтролера – струмообмежувальний резистор знаходиться всередині самого реле. Також в реле передбачена схема контролю переходу вихідної напруги через 0, що сприятливо позначається як на його надійності так і на дуже низькому рівні перехідних перешкод, однак це не дає можливості застосовувати дане реле в схемах з фазо-імпульсним управлінням.

Опис контактів:

DC+: позитивний живлення
DC-: негативний живлення
CH: вхід керування

Характеристики:

Твердотільний модуль: G3MB-202P
Кількість каналів: 4
Комутована напруга: від 100 до 240 В
Комутований струм: макс. 2А
Напруга управління: від 0 до 5В
Рівень сигналу управління: високий (high)
Максимальний струм управління: 12.5 мА
Робочий струм управління: 2 мА
Розміри: 57 * 55 * 25 мм

Документація

Відгуки покупців про 4-х канальный модуль твердотельного реле 5В 2А (High level)

Єгор (12.10.2024)

Чомусь не спрацювало…керуючі сигнали від Ардуіно, на контакти підʼєднано 220В змінної напруги - від них живляться котушки 4 контакторів. При цьому усі 4 контакти постійно замкнені.
