1-канальний модуль твердотільного реле 5В 2А (Low level)

код: AOC357

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
49 грн

в наявності на складі



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
16
голосувати
Знайшли дешевше?
  • 1-канальний модуль твердотільного реле 5В 2А (Low level)
  • 1-канальний модуль твердотільного реле 5В 2А (Low level)
  • 1-канальний модуль твердотільного реле 5В 2А (Low level)
  • Опис
  • Відгуки (23)
  • Задати питання

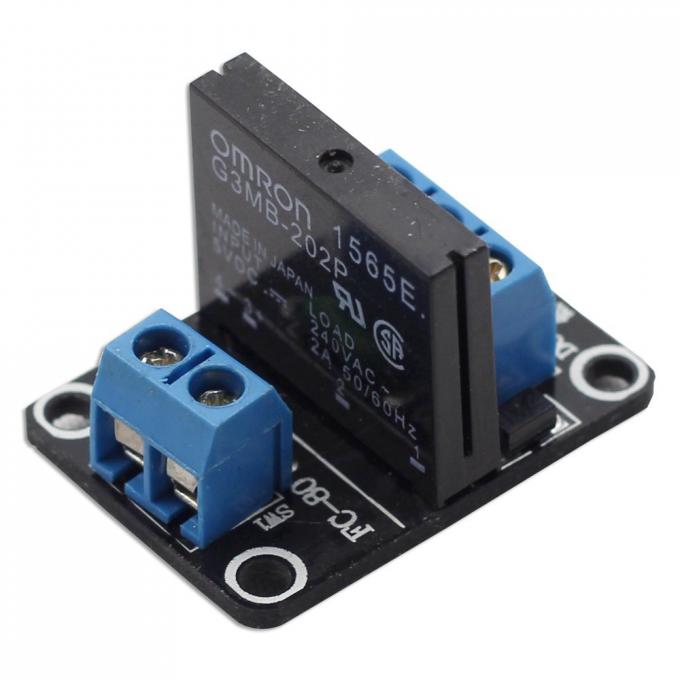

Модуль твердотільного реле побудований на G3MB-202P і призначений для комутації змінної напруги. Відмінною особливістю твердотільних реле є повна відсутність рухомих контактів і контактів взагалі. Цим обумовлена ??їх виняткова надійність і безшумність роботи. Для управління реле досить подати на нього цифровий сигнал з мікроконтролера - струмообмежувальний резистор знаходиться всередині самого реле. Також в реле передбачена схема контролю переходу вихідної напруги через 0, що сприятливо позначається як на його надійності так і на дуже низькому рівні перехідних перешкод, однак це не дає можливості застосовувати дане реле в схемах з фазо-імпульсним керуванням.

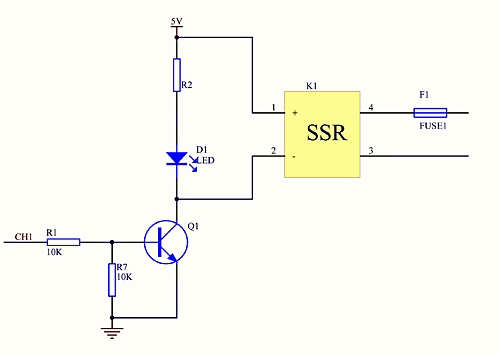

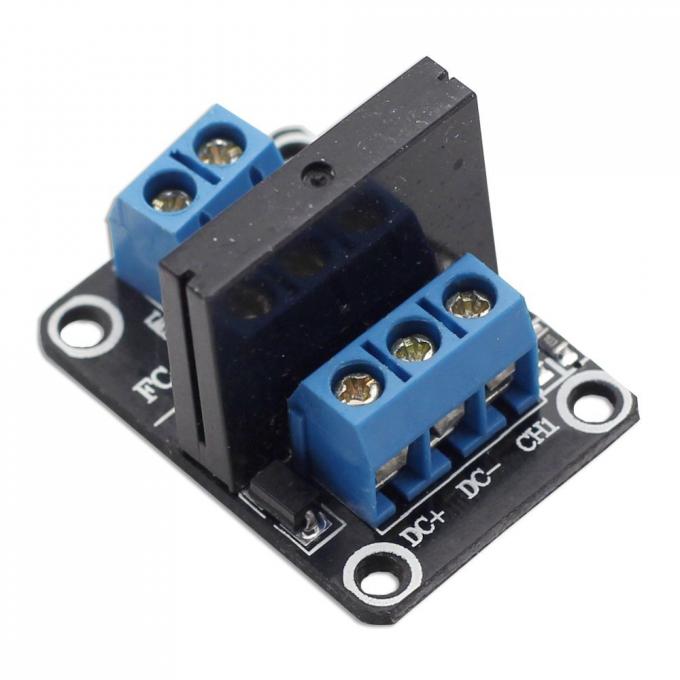

Опис контактів:

  • DC+: позитивний живлення
  • DC-: негативний живлення
  • CH: вхід керування, при подачі низького рівня реле замикається, при подачі високого - розмикається.

Характеристики:

  • Твердотільний модуль: G3MB-202P
  • Комутована напруга: від 100 до 240 В
  • Комутований струм: макс. 2А
  • Напруга керування: від 0 до 5В
  • Активний рівень сигналу управління: низький
  • Максимальний струм керування: 12.5 мА
  • Робочий струм керування: 2мА
  • Розміри: 24 * 32 * 21 мм

Документація

Відгуки покупців про 1-канальный модуль твердотельного реле 5В 2А (Low level)

Александр (12.02.2020)

Напряжение питания только 5В?
12 В допустимо?

Відповісти

admin (12.02.2020)

Питание только 5В. При 12В может сгореть светодиод внутри модуля.

Відповісти

Валерий (20.08.2019)

Получил быстро. Подключил первый экземпляр реле - всё работает!

Відповісти

Тарас (22.11.2018)

Замовив 2 таких і обидва не працюють в той час як попередньо замовлені 2-ох канальні при тих же умовах спрацьовують.

Відповісти

admin (22.11.2018)

Опишите подключение реле нам на почту.

Відповісти

Тарас (22.11.2018)

Схоже це через різні режими замикання, не звернув увагу на це, тут для замикання треба low, в 2-ох канальному навпаки.

Відповісти

Виталий (27.09.2018)

Стоят парочка таких на управление светом, лампа накаливания и люминисцентная. В выключенном состоянии моргает индикатор включения на реле, почему не могу понять.

Відповісти

Виталий (27.09.2018)

Проблема в 3.3в логике, не смотря на то что у меня питание подается 5в, я думал что т.к. там через транзистор развязано то 3.3в хватит для стабильной работы. И когда тестировал так и было, а казалось нет.

Відповісти

admin (28.09.2018)

Попробуйте использовать преобразователь уровней.

Відповісти

Андрей (02.05.2018)

Работает как-то непонятно. Включаю вытяжку ванной на 16ватт. При подаче питания временами вентилятор гудит и не вращается. Что-то с синусом?

Відповісти

admin (03.05.2018)

Убедитесь, что на реле подается управляющее напряжение и напряжение питания 5В.

Відповісти

Назар (10.04.2018)

Чи можна таким реле комутувати акваріумний фільтр або компресор.

Відповісти

admin (11.04.2018)

Да, можно, если фильтр и компрессор небольшой мощности.

Відповісти

Роман (15.01.2018)

Возможно ли коммутировать постоянное напряжение 5В?

Відповісти

admin (16.01.2018)

Нет. Только переменное напряжение от 70В

Відповісти

Михаил (18.08.2017)

Работает как обещано, коммутирует небольшую нагрузку (компрессор на 1.25А при 220В).

На обратной стороне платы реле есть надпись, что цепь с нагрузкой замкнута, когда на входе реле низкий уровень - так и есть.

Відповісти

Виталий (22.05.2017)

отличная релюха для небольших нагрузок 220В

Відповісти

Алексей (03.05.2017)

Коммутируемое напряжение может быть меньше 100В?

Відповісти

admin (03.05.2017)

Может, но параметры реле могут отличаться от заявленных производителем.

Відповісти

Николай Павлов (27.03.2017)

Пришло неработающее реле. Пришлось искать в своем городе новое реле и перепаивать. к расходам + 65 грн.

Відповісти

Алексей (13.02.2017)

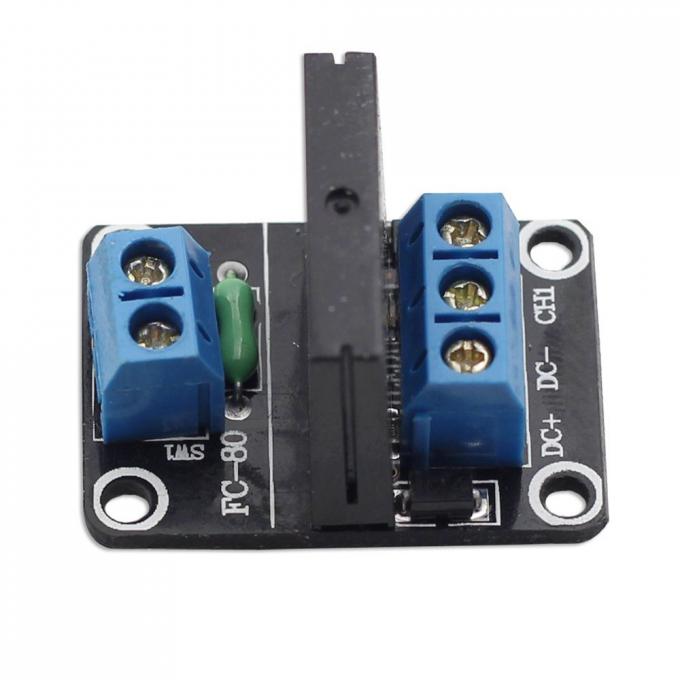

В выходной цепи установлен термопредохранитель.

Відповісти

Алексей (19.01.2017)

Управление реле: высокий уровень - замкнуто, низкий - разомкнуто.

Відповісти

Виталий (12.09.2018)

Наоборот

Відповісти
