Модуль датчика вібрації SW-420

код: DAT185

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

19 грн

в наявності

Купити в один клік

	13
	голосувати

Знайшли дешевше?

Опис
Відгуки (10)
Задати питання

Датчик реагує на вібрацію. Використовується для детектування вібрацій в антикрадіжних системах, охоронних сигналізаціях і навіть для детектування землетрусів.

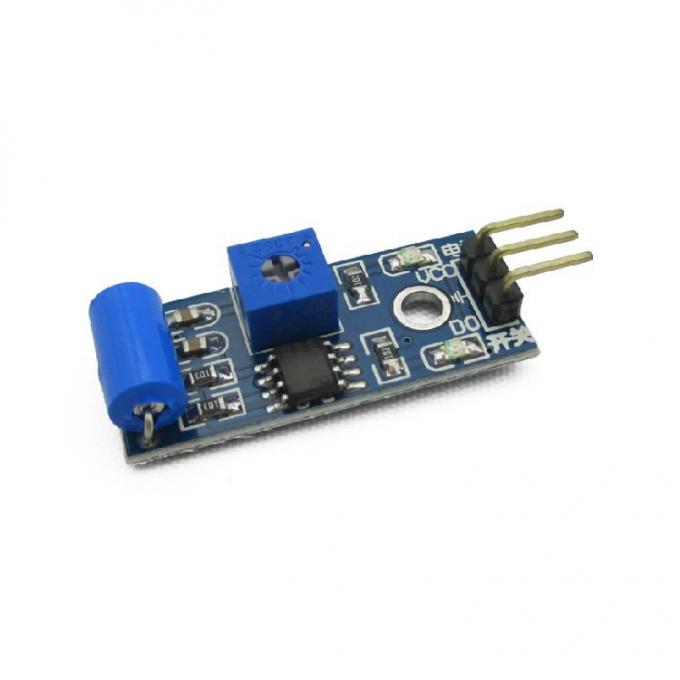

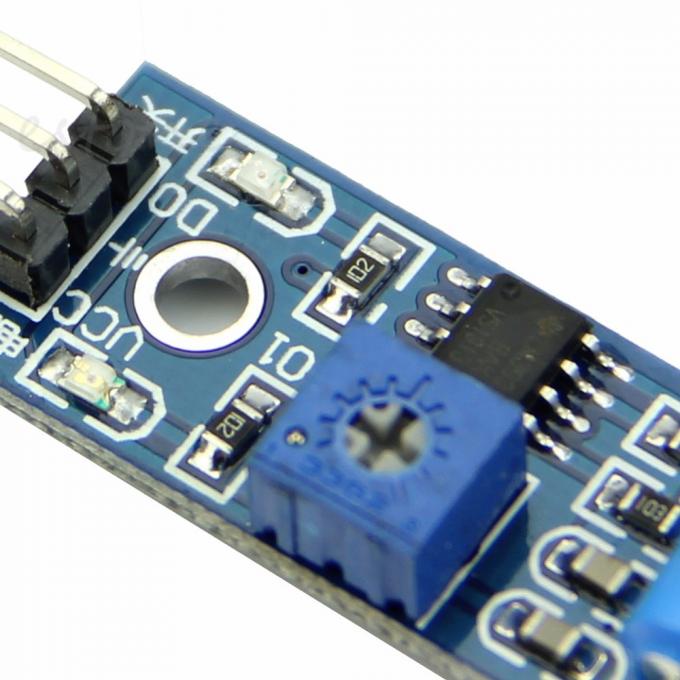

На корпусі модуля розташовані два світлодіоди. Червоний підключений до виводу живлення і горить, коли на модуль подається напруга живлення. Зелений підключений до цифрового виходу і горить, коли датчик спрацьовує. Чутливість датчика регулюється підлаштовним резистором розташованим на платі. На виході D0 присутня логічна 1, якщо немає спрацьовування і логічний 0, якщо датчик спрацював.

Характеристики:

напруга живлення: від 3.3 до 5В
вихід: цифровий
є монтажний отвір для кріплення
розміри плати: 3.2x1.4 см
в якості компаратора використовується LM393

Відео:

Відгуки покупців про Модуль датчика вибрации SW-420

Leo (13.04.2023)

резистор для заряда емкости надо поменять на 1М и тогда он начинает работать как должен "с возможностью регулировки"

Відповісти

Іван (14.02.2023)

Датчик годится для регистрации вибрации. И то есть пропуски резистор подстроечный крайне грубо регулирует чувствительность

Відповісти

Евгений (15.05.2020)

Вчера получил свой заказ, (4 шт. датчик вибрации) за что большое спасибо. Работает отлично, чувствительность супер, но он больше находится в состоянии 1 (датчик среагировал, уменьшить чуйку нельзя). Не проблема, просто в скетче инвертировать уровень срабатывания(не 0 а 1) и вся проблема решена.

Відповісти

Евгений (14.05.2020)

Четыре датчика заказал, пока не проверял. Все оперативно, большое спасибо.

Відповісти

Вячеслав (01.03.2020)

Простой и надежный датчик. При правильном программировании можно не только зафиксировать факт удара или вибрации, но и косьвенно оценить силу воздействия.
Пример такого использования:

long current_shock = get_shock();

long get_shock(){
delay(10);
long shock_strength=pulseIn (SHOCK_PIN, HIGH);
//wait for the pin to get HIGH and returns measurement
return shock_strength;
}

Відповісти

Oleksii (02.06.2022)

Дякую пане, це саме те шо мені потрібно

Відповісти

Николай (28.08.2018)

Работает корректно. Покупкой доволен!

Відповісти

грабко юрий (16.02.2018)

слишком чуствительный регулировка особо не спасает. идеален как датчик изменения положения в любой плоскости.вообщем доволен. буду применять на авто как датчик крена.

Відповісти

Ищук Игорь (12.11.2017)

оценка датчику-4

Відповісти

Сергей (29.06.2017)

Работает нормально.
Кому надо - вот пример демонстрации: http://www.himix.lt/arduino/arduino-and-sw-420-vibration-sensor/

Відповісти
