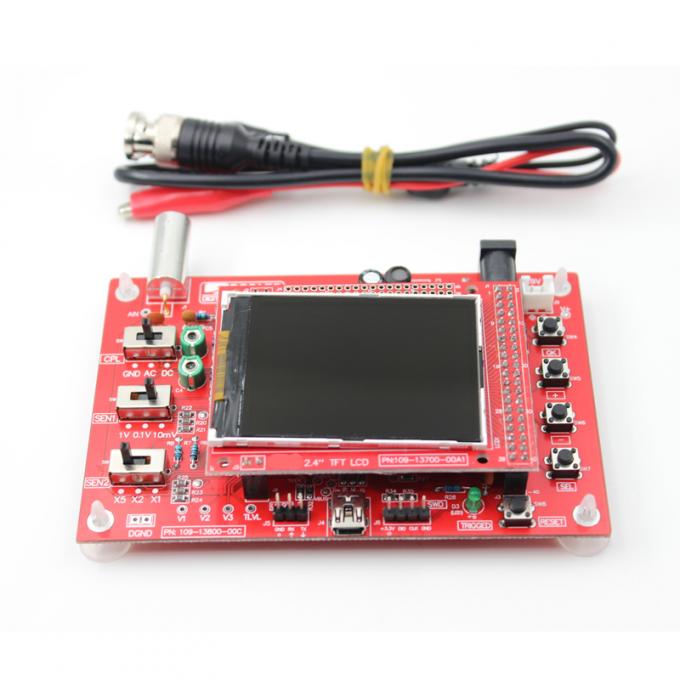

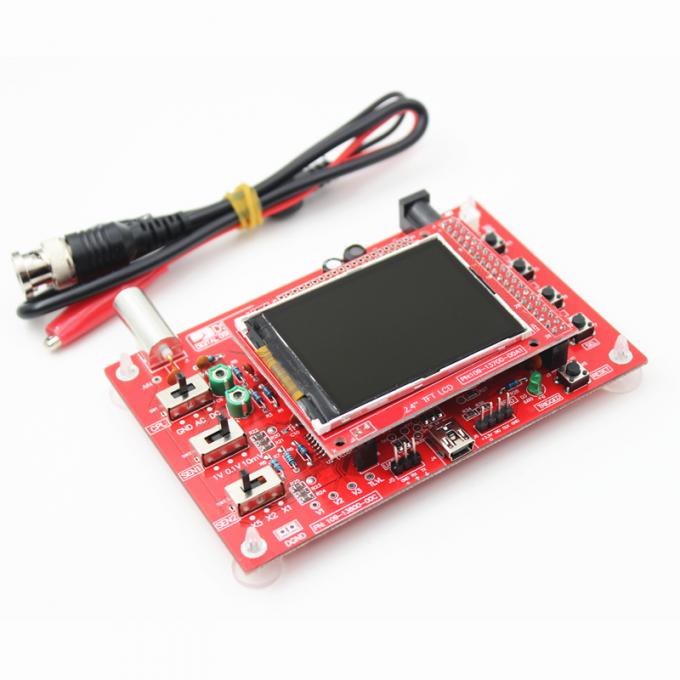

Набор для самостоятельной сборки цифрового осциллографа DSO138 на микроконтроллере ARM Cortex-M3 (STM32F103C8) с 2,4-дюйма TFT дисплеем. В результате сборки Вы получите простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала, частоту, период, ширину импульса и пр. Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Это отличный набор как для новичков так и для опытных энтузиастов. Осциллограф имеет USB разъем для подключения к компьютеру.
Друкована плата, двостороння, на плату нанесені позначення елементів, що встановлюються на неї. На платі встановлено мікроконтролер STM32F103C8. Це 32-бітний мікроконтролер, що базується на ARM 32-bit ядрі. Максимальна частота роботи 72МГц.
До плати підключається TFT LCD дисплей. Осцилограф компактний, дуже недорогий і досить якісний. Він має функцію запам'ятовування осцилограми, функцію відображення параметрів вхідного сигналу, автоматичний, одноразовий та нормальний режими роботи.
Выполнен из прозрачного акрила. Перед сборкой нужно снять защитную пленку.
Вес: 156 г
Предназначение переключателей и кнопок:
Переключатели:
Верхний переключает режим работы входа:
Заземлен
Режим работы без учета постоянной составляющей, или АС, или режим работы с закрытым входом. Хорошо подходит для измерения переменного тока.
Режим работы с возможностью измерения постоянного тока, или режим работы с открытым входом. Позволяет проводить измерения с учетом постоянной составляющей напряжения.
Второй и третий переключатели позволяют выбрать масштаб по оси напряжения.
Кнопки:
При коротком нажатии включает режим HOLD, т.е. фиксация показаний на дисплее. при длинном (более 3 секунд) включает или выключает режим цифрового вывода данных параметра сигнала, частоту, период, напряжения.
Кнопка увеличения выбранного параметра
Кнопка уменьшения выбранного параметра.
Кнопка перебора режимов работы:
управление временем развертки, диапазон от 10мкс до 500сек.
выбор режима работы триггера синхронизации, Авто, нормальный и ждущий.
режим захвата сигнала синхронизации триггером, по фронту или тылу сигнала.
выбор уровня напряжения захвата сигнала триггера синхронизации.
прокрутка осциллограммы по горизонтали, позволяет просмотреть сигнал «за пределами экрана»
установка позиции осциллограммы по вертикали, помогает при измерении напряжений сигнала и когда осциллограмма не влазит на экран…
кнопка сброса, просто перезагрузка осциллографа. Рядом с кнопкой есть зеленый светодиод, он моргает когда осциллограф синхронизировался.

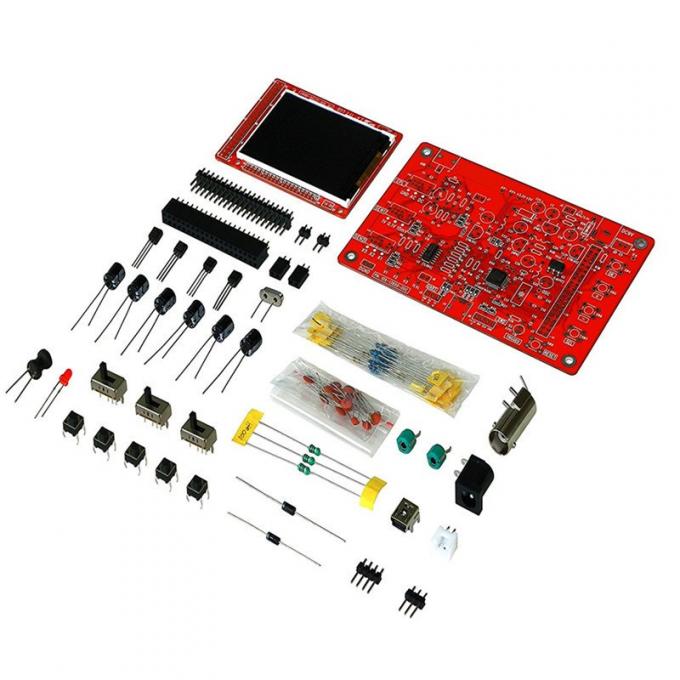

Комплектность:
Набор электронных компонентов для пайки
Залуженная плата осциллографа

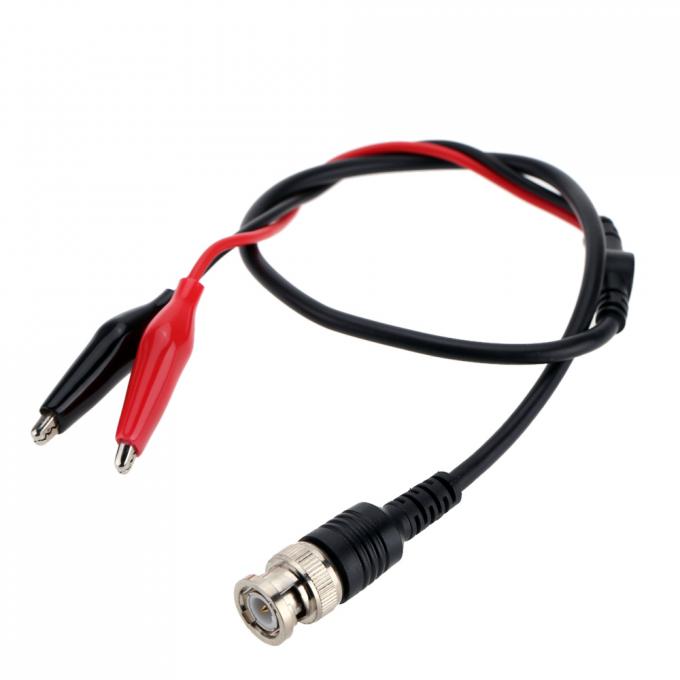

Щуп
Руководство пользователя (на английском языке)
Відгуки покупців про Набор для сборки цифрового осциллографа DSO138
Алексей (11.10.2024)
А питать его чем?? вы б хоть предупредили что он идет без БП. теперь надо думать чем его питать и где это взять ((
Брав не тут. Як конструктор непогано, а от як осцилограф не рекомендував би. Краще купити DSO 150 з щупом P6100, або доплатити і взяти DSO FNIRSI PRO. Останній купив нещодавно, дійсно вартий уваги девайс.
Отправили в день заказа, пришло на следущий день. Весь набор в запаяном пакете. Все smd компоненты, включая smd резисторы, были уже припаяны. Также спаяны 2 перемычки. Дисплей установлен слегка неровно. Предполагаю, это можно исправить, но при пользовании не мешает. Мой первый осциллограф. Рекомендую
Собрал в корпуса два купленных готовыми/спаянными осциллографов. В корпуса оба не помещались.
У большинства конденсаторов на платах были оставлены слишком длинные выводы, пришлось перепаивать ближе к плате.
Несколько транзисторов на обеих платах были впаяны с наклоном, не попадали в прорези корпуса.
Вывод - тот кто паяет не очень, может не справиться со сборкой.
Ніколи не працював ще з осцилоскопом, довго вагався і вибрав нарешті цю модель (чесно кажучи, після перегляду відгуків тут сподівався, що збирання полягатиме у "з''єднати плати, зібрати корпус"). Але коли я відкрив дома коробочку і побачив, що розпаяно лише процесор -- зрозумів, що не по зубам мені це, SMD-компоненти я паяю як мокре горить...
На щастя, магазин люб''язно пішов мені назустріч: оскільки комплектів DSO138 вже розпаяних повністю, або хоча б з розпаяними SMD у наявності не було, то я доплатив різницю, отримав комплект DSO150 (де потрібно запаяти лише три електроліта, кнопки, роз''єми, вимикачі) і вже його успішно зібрав.
Осциллограф отличный для изучения Arduino, а так же для моих целей:- отладки схемы радиосинхронизации WWVB для часов. Спасибо, магазину за быструю обработку и доставку.
P.s. проект навеян следующими ресурсами: https://community.atmel.com/projects/wwvb-generator;
https://www.anishathalye.com/2016/12/26/micro-wwvb
Доставили без проблем. Осциллограф уже спаян как и сказано в описании. Отличие только в модели корпуса, но собирается легко. Собирал по фото из интернета. Отличный магазин. Рекомендую.
Комиплектация полная, SMD компонентов в наборе больше чем необходимо для сборки(довольно приятная мелочь).
Сборка беспроблемная и весьма приятная. Инструкция подробная и точная(eng) Рекомендую.
