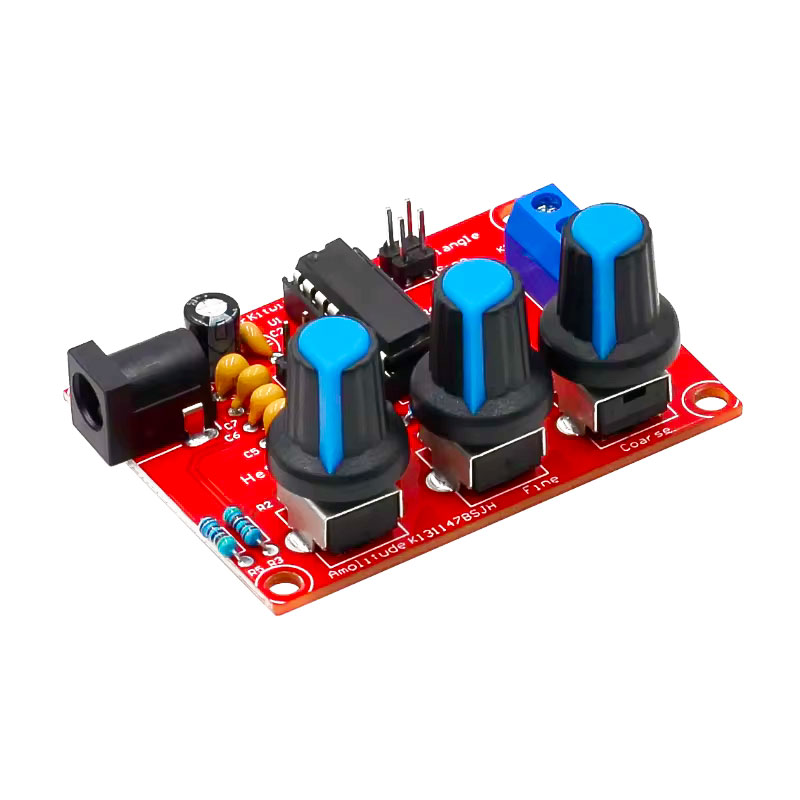

Функціональний генератор сигналів XR2206 (набор DIY)

XR2206 — це набір для самостійного складання функціонального генератора сигналів, призначеного для вивчення електроніки, перевірки радіотехнічних пристроїв, тестування підсилювачів і проведення експериментів з аналоговими та цифровими схемами. Генератор побудований на спеціалізованій мікросхемі XR2206 та дає змогу отримувати сигнали трьох основних форм: синусоїдальної, трикутної та прямокутної.

Комплект постачається у вигляді набору електронних компонентів і друкованої плати, що дає змогу самостійно виконати монтаж і ознайомитися з принципами роботи генератора сигналів. Залежно від обраного режиму пристрій забезпечує регулювання частоти й амплітуди вихідного сигналу.

Основні можливості

• Широкий діапазон частот: від 1 Гц до 1 МГц.
• Три форми сигналу: синусоїдальна, трикутна та прямокутна.
• Регулювання частоти: окремі регулятори для грубого й точного налаштування.
• Регулювання амплітуди: налаштування рівня синусоїдального та трикутного сигналів.
• Компактна конструкція: генератор збирається на друкованій платі зі зручними органами керування.
• Навчання та експерименти: підходить для самостійного складання, вивчення аналогової електроніки та перевірки електронних схем.

Режими роботи

1. Синусоїдальний сигнал (SINE)

Генерація плавного періодичного сигналу синусоїдальної форми. Цей режим використовується для перевірки аудіопідсилювачів, попередніх підсилювачів, аналогових фільтрів та інших електронних пристроїв. Амплітуда регулюється в діапазоні від 0 до 3 В за напруги живлення 9 В. Коефіцієнт нелінійних спотворень становить менше 1% за частоти 1 кГц.

2. Трикутний сигнал (TRIANGLE)

Генерація періодичного сигналу трикутної форми з лінійною зміною напруги. Режим підходить для дослідження реакції електронних схем на лінійно змінну напругу, перевірки формувачів сигналів і проведення навчальних експериментів. Амплітуда регулюється в діапазоні від 0 до 3 В за живлення 9 В. Заявлена лінійність становить менше 1% на частотах до 100 кГц.

3. Прямокутний сигнал (SQUARE)

Генерація прямокутних імпульсів, які можна використовувати для перевірки цифрових схем, дослідження реакції електронних пристроїв на імпульсні сигнали та проведення лабораторних експериментів. Амплітуда сигналу становить до 8 В без навантаження за живлення 9 В. Час наростання фронту — менше 50 нс, час спаду — менше 30 нс; параметри наведено для режиму вимірювання на частоті 1 кГц.

Налаштування генератора

Для налаштування передбачено три регулятори:

• Coarse — грубе регулювання частоти.
• FINE — точне регулювання частоти.
• AMP — регулювання амплітуди синусоїдального та трикутного сигналів.

Вибір форми сигналу здійснюється за допомогою перемичок на платі. Відповідно до інструкції, перемичка J1 вибирає синусоїдальний сигнал, а J2 — трикутний. Обидві перемички не слід встановлювати одночасно. Прямокутний сигнал знімається з окремого виходу SQU.

Технічні характеристики

• Мікросхема: XR2206.
• Тип пристрою: функціональний генератор сигналів, набір для самостійного складання.
• Діапазон вихідних частот: 1 Гц – 1 МГц.
• Форми вихідного сигналу: синусоїдальна, трикутна, прямокутна.
• Амплітуда синусоїдального сигналу: 0–3 В за живлення 9 В.
• Амплітуда трикутного сигналу: 0–3 В за живлення 9 В.
• Амплітуда прямокутного сигналу: до 8 В без навантаження за живлення 9 В.
• Коефіцієнт нелінійних спотворень синусоїди: менше 1% за частоти 1 кГц.
• Лінійність трикутного сигналу: менше 1% на частотах до 100 кГц.
• Час наростання прямокутного сигналу: менше 50 нс за частоти 1 кГц.
• Час спаду прямокутного сигналу: менше 30 нс за частоти 1 кГц.
• Вихідний опір: 600 Ом ±10%.
• Напруга живлення: 9–12 В постійного струму.
• Роз'єм живлення: DC 5.5 × 2.1 мм.
• Полярність живлення: центральний контакт негативний, зовнішній — позитивний.
• Регулювання: грубе й точне налаштування частоти, регулювання амплітуди.
• Монтаж: самостійне паяння електронних компонентів.

Важливо: для стабільної роботи рекомендується використовувати джерело живлення 9–12 В постійного струму. Згідно з інструкцією, за напруги понад 12 В форма сигналу може бути нестабільною. Амплітуда залежить від форми сигналу, частоти, живлення та навантаження.

Комплектація

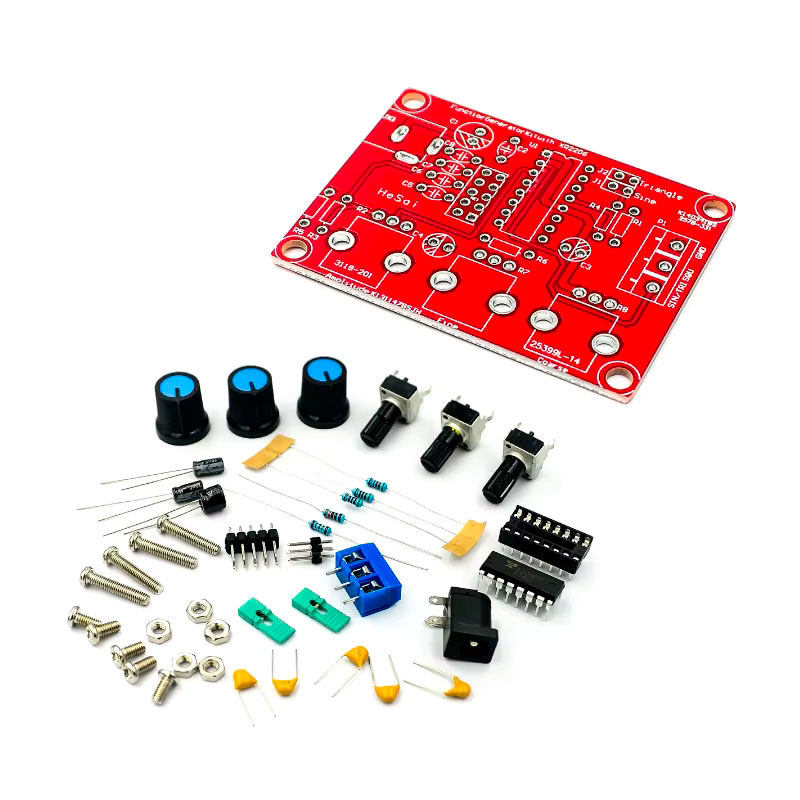

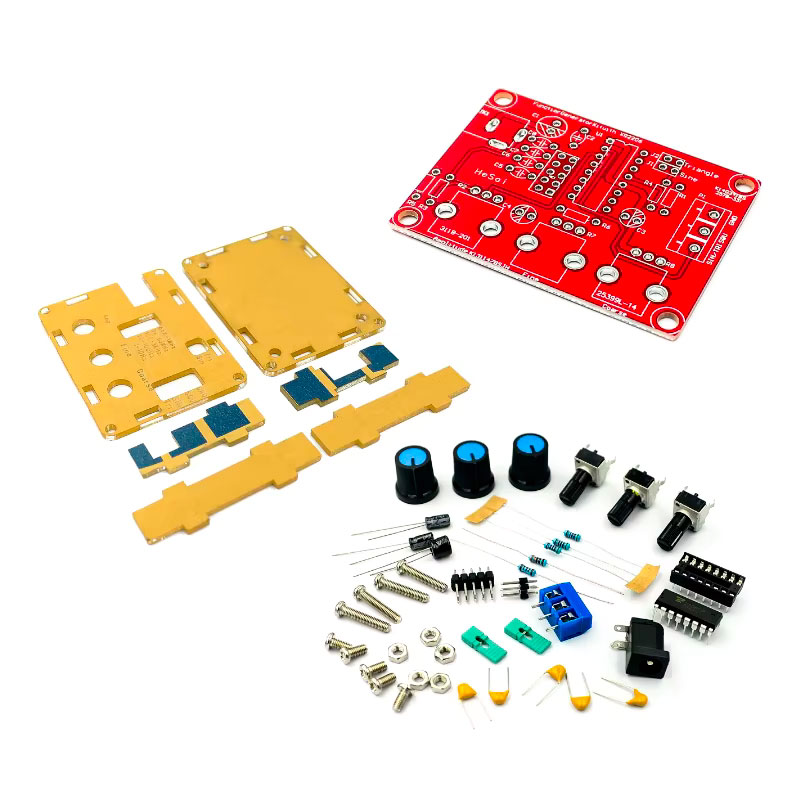

• Друкована плата генератора.
• Мікросхема XR2206 і панелька для її встановлення.
• Резистори та конденсатори.
• Регулювальні потенціометри й ручки.
• Перемички та роз'єми.
• Гніздо живлення.
• Вихідний клемний роз'єм.

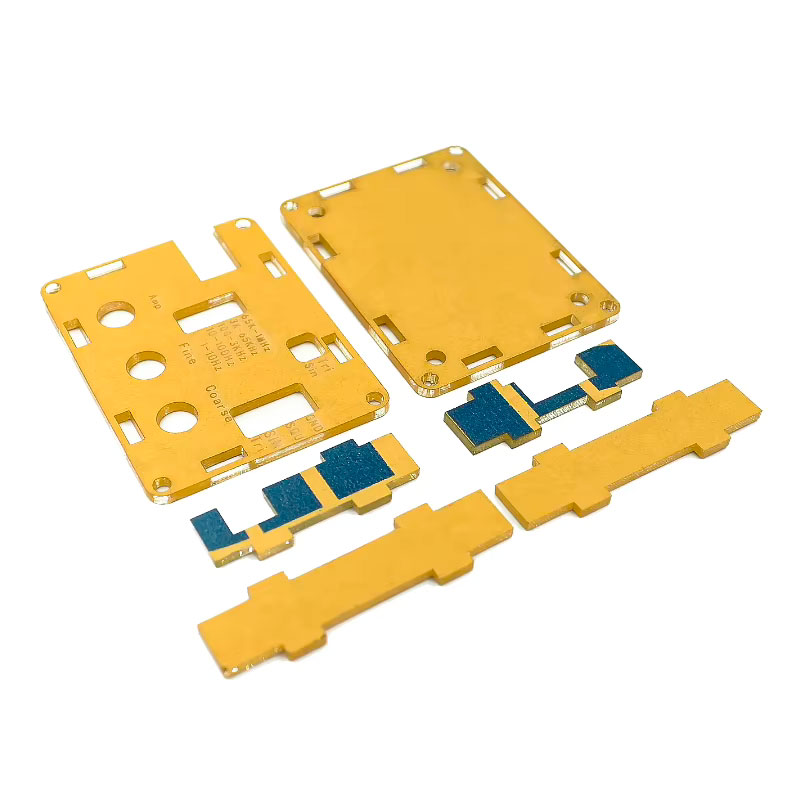

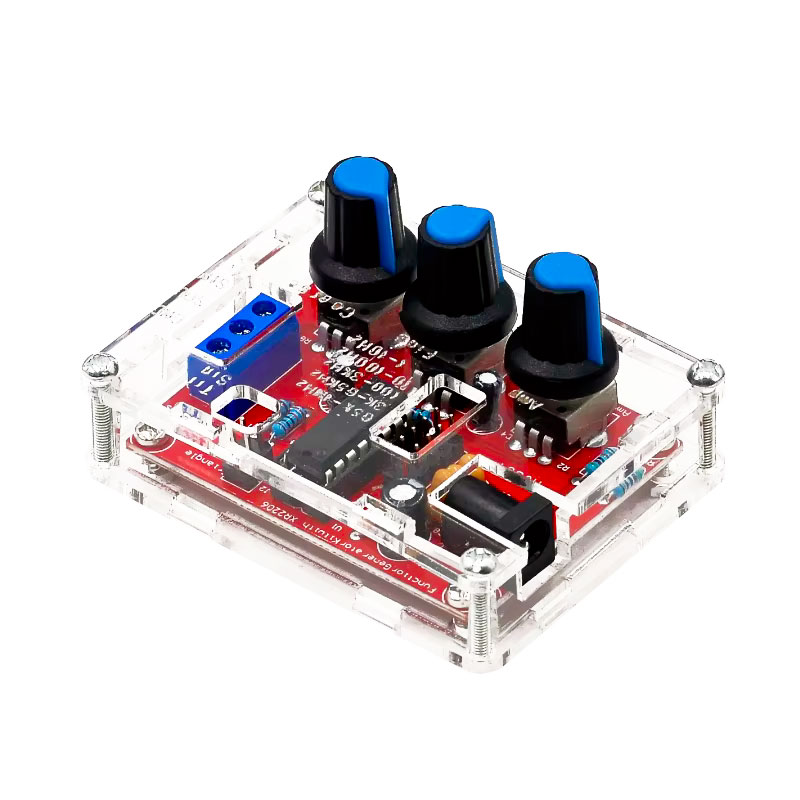

• Кріпильні елементи та панелі корпусу, якщо вони передбачені обраною комплектацією.

Зверніть увагу: це конструктор для самостійного складання, а не готовий вимірювальний прилад. Для роботи потрібні навички паяння та зовнішнє джерело живлення 9–12 В. Осцилограф або частотомір можна використовувати для перевірки форми й частоти вихідного сигналу.

Таблиця компонентів генератора сигналів

Посилання:

• Даташит
• Інструкція (схема)
