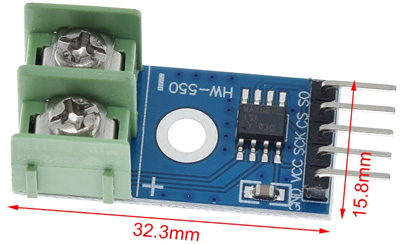

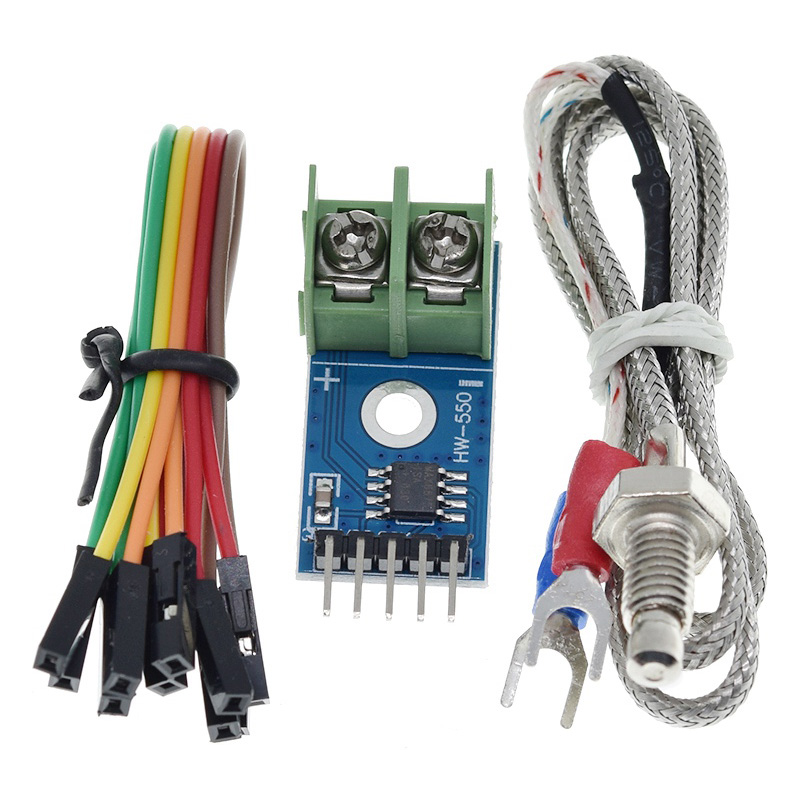

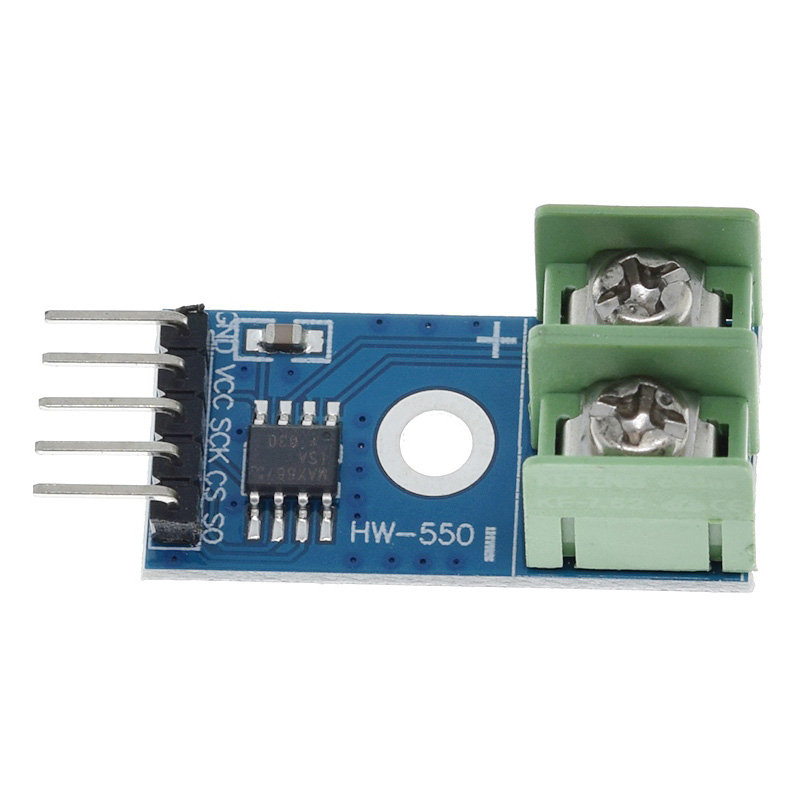

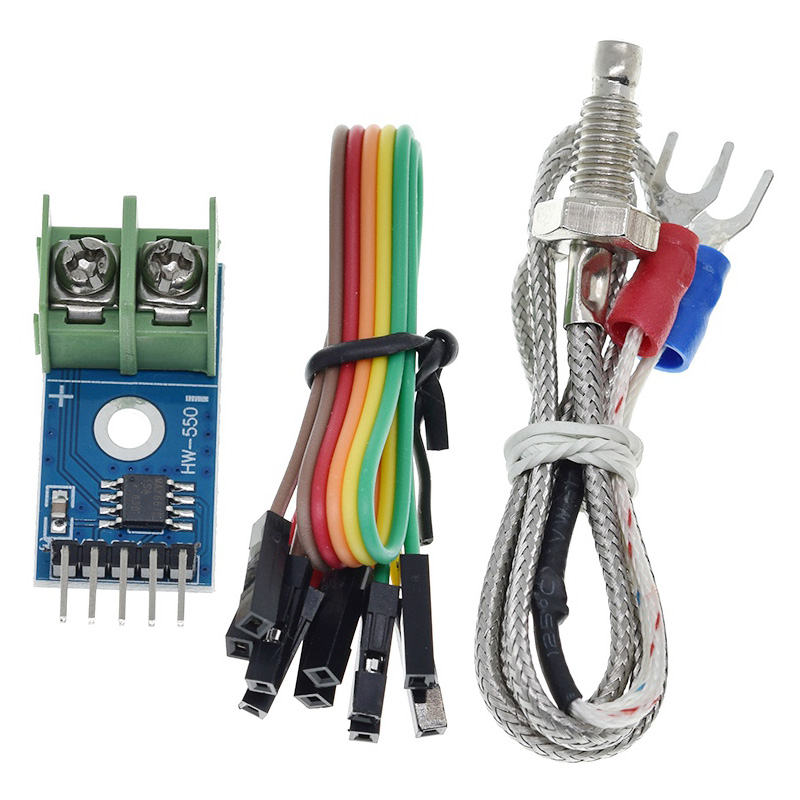

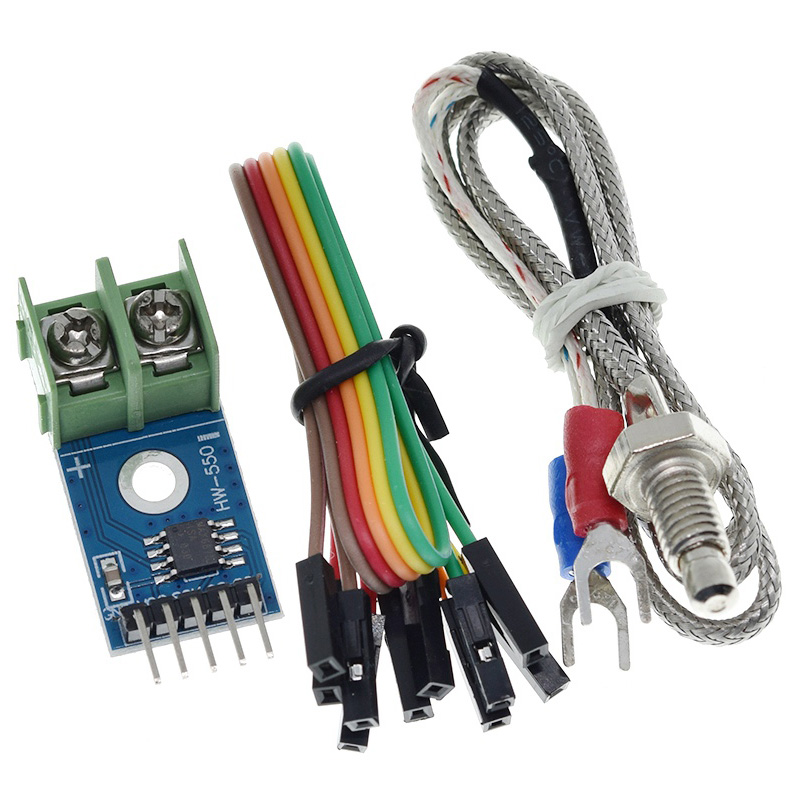

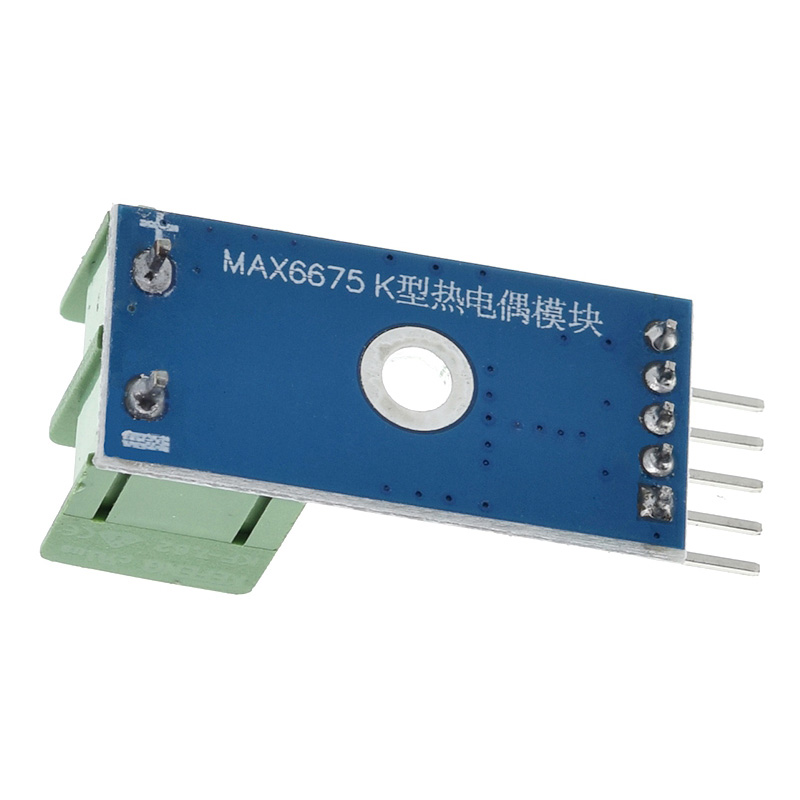

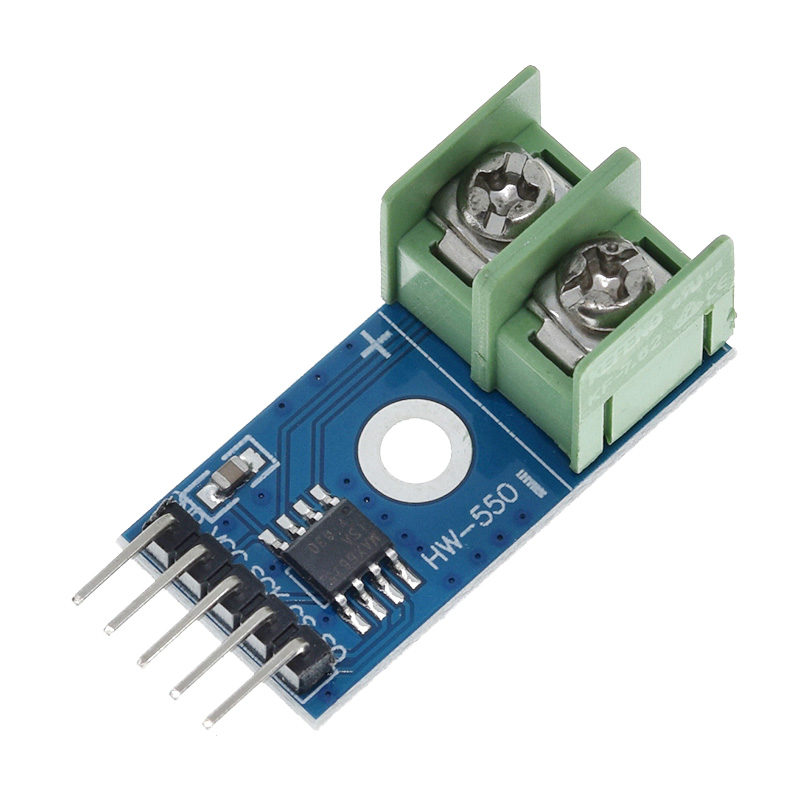

Термопара К-типу з цифровим підсилювачем на MAX6675

код: DAT201

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
144 грн

в наявності



Купити в один клік

20
голосувати
Знайшли дешевше?
  • Термопара К-типу з цифровим підсилювачем на MAX6675
  • Термопара К-типу з цифровим підсилювачем на MAX6675
  • Опис
  • Відгуки (25)
  • Задати питання

Термопара К-типу з цифровим підсилювачем на мікросхемі MAX6675 призначена для вимірювання температури в діапазоні від 0 до 700 градусів Цельсія. Застосування цифрового методу відліку і компенсації холодного спаю термопари забезпечують високу точність вимірювання - 0,25 градуса. Модуль підключається до контролера всього трьома проводами по шині SPI.

Характеристики:

  • Робоча напруга: 3.0 ~ 5.5 В
  • Мікросхема перетворювача: MAX6675
  • Тип термопари: К-тип
  • Компенсація холодного спаю: інтегрована
  • Інтерфейс: SPI
  • Розрядність перетворювача: 12 біт
  • Діапазон вимірюваної температури датчика: 0 - 600 градусів Цельсія
  • Температурна роздільна здатність: 0.25 градуса Цельсія
  • Діапазон температури компенсації холодного спаю: -20 ~ +80 Градусів
  • Контроль обриву термопари: інтегрований
  • Довжина кабелю термопари 50 см
  • Різьба для встановлення датчика: М5х1 мм

Посилання:

Відгуки покупців про Термопара К-типа с цифровым усилителем на MAX6675

Володимир (12.02.2023)

Доброго дня сьогодні отримав, підключив до блоку живлення, плата споживає 0.4 A і звісно гріється дико. Можна обміняти на нову?

Відповісти

admin (13.02.2023)

Доброго дня. Якщо Ви можете приїхати до нас та привезти плату, приїзджайте, подивимось її.

Відповісти

Володимир (18.02.2023)

Доброго дня приїхати не зможу можна повернення коштів за плату?

Відповісти

admin (21.02.2023)

Доброго дня. Напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Відповісти

Лаврентьев Андрей (22.10.2020)

Хороший товар за свои деньги. Длина термопары 500мм.Все работает.

Відповісти

Эрик (08.03.2020)

Разобрал капсулу, внутри наполнения нет, спая нет, только скрутка, то есть жилы просто скручены. сварил жилы графитовым стержнем в "капельку", точность измерения теперь радует :)

Відповісти

МИРОН (06.09.2018)

Вчвсно отримав, вже не потрібен АЛІ....

Відповісти

Сергей (01.09.2018)

Почему-то чип на модуле греется, и при комнатной температуре датчик показывает значительно завышенную температуру:
DS18B20 = 29.69 Celsius
MAX6675 = 86.00 Celsius

Відповісти

admin (03.09.2018)

Такое поведение микросхемы, как правило, наблюдается при неправильном подключении.

Відповісти

Сергей (24.11.2018)

А что именно неправильно подключено: питание или шина данных? Если бы было подключено неправильно, то датчик не реагировал бы на изменение температуры. Но он реагирует, просто температура смещена на +56 градусов.

Відповісти

admin (27.11.2018)

Достаточно один раз подключить неправильно датчик что бы он показывал неправильную температуру.

Відповісти

Виктор (13.02.2019)

как это?? сгорает микросхема??

Відповісти

admin (16.02.2019)

Подгорает аналоговая часть микросхемы. Как результат - микросхема начинает греться и выдает неправдоподобные результаты. По странному стечению обстоятельств цифровая часть более живуча чем аналоговая...

Відповісти

Анатолий (06.12.2017)

Так и не поправили :(
Мне нужно было как раз до 800ста градусов!

ПетрО (15.04.2017)

Характеристики на сайте: ...Диапазон измеряемой температуры: 0 - 800 градусов Цельсия
На этикетке термопары: 0~600 C.

+-200 С совсем маленькая погрещность.
Ответить
Admin (18.04.2017)

Спасибо за сигнал - поправили.
Ответить

Источник http://arduino-ua.com/prod1785-termopara-k-tipa-s-cifrovim-ysilitelem-na-max6675#discussion

Відповісти

admin (07.12.2017)

Описание актуально.

Відповісти

Руслан Чобитько (02.12.2017)

Сам усилитель может замерять до 1023.27 градусов.
Выше не позволяет разрядность. Конечно, не на той термопаре, что в комплекте, та таких температур долго не выдержит.
И еще по термопаре из комплекта: ее приходится изолировать от корпуса устройства, в котором замеряем температуру, так как спай внутри имеет контакт с защитой из нержавейки.

Відповісти

Иван (04.09.2017)

Брал для термокамеры.
Работать с модулем на МАХ6675 мне понравилось, очень удобно. Модулем я доволен.
А вот термопарой - нет.
Точность измерения никуда не годится, особенно на температурах ниже 60 градусов.
К тому же у термопары большая инерционность - медлено нагревается и медлено остывает.
Пришлось подключить к модулю другую термопару(от китайского мультиметра) - стало гораздо лучше.

Відповісти

Михаил (15.08.2017)

Реализованная в изделии схема позволяет измерять температуру только в половине диапазона, т.к. не реализован дифференциальный вход для термопары. Поэтому микросхема упорно не хочет видеть высокие температуры.
А при реализации дифференциального входа все работает просто замечательно, только плату придется ставить свою :)

Відповісти

ПетрО (15.04.2017)

Характеристики на сайте: ...Диапазон измеряемой температуры: 0 - 800 градусов Цельсия
На этикетке термопары: 0~600 C.

+-200 С совсем маленькая погрещность.

Відповісти

Admin (18.04.2017)

Спасибо за сигнал - поправили.

Відповісти

Ганин Сергей Леонидович (01.04.2017)

Очень удобно и достаточно точно. Если нужно сделать быстро, самое оно.

Відповісти

Николай Павлов (27.03.2017)

Модуль работает, а вот сама термо пара нет. пришлось покупать отдельно, для тестера. + 60 грн к расходам.

Відповісти

Олег (01.03.2017)

Купил. Работает. Воткнул прямо в Мега2560 пины 8-12.
Штатная термопара привирает на 3-4 градуса в +. Окружающая среда - 15 град. Сравнивал с ДС18b20. Грел феном от паяльной станции до 280 град. Показания термопары и показания станции отличаются на 2 градуса. Нормально, + - лапоть, устраивает. На больших температурах точность устраивает. Подключал термопару ДТПК021-1,2/0,4 ОВЕН вместо китайской. Результатом доволен.

Відповісти

Алексей (24.01.2017)

Там нет i2c интерфейса

Відповісти

admin (25.01.2017)

Спасибо за комментарий. Описание исправили.

Відповісти
