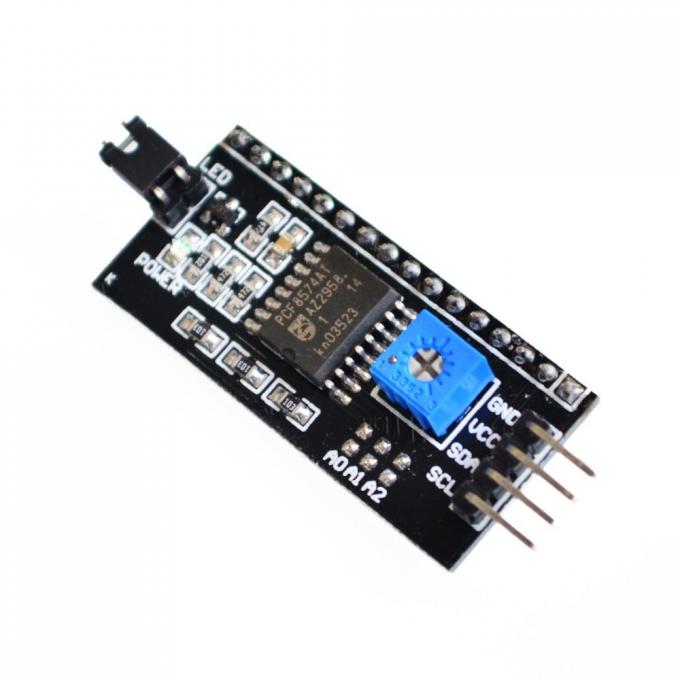

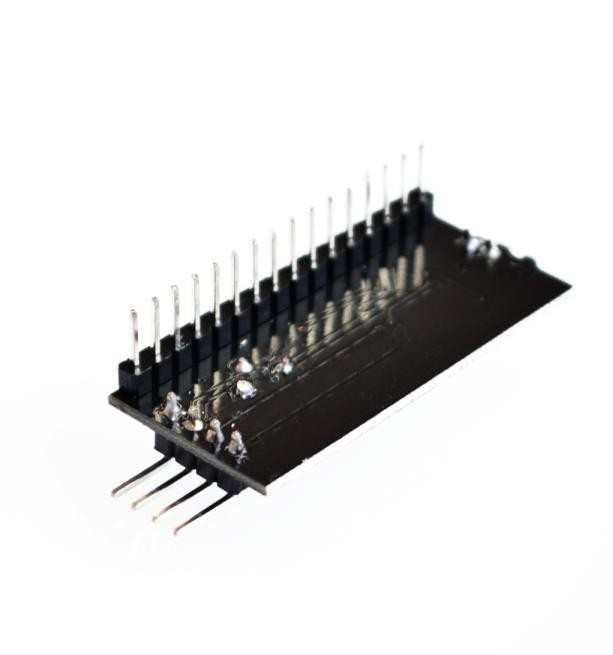

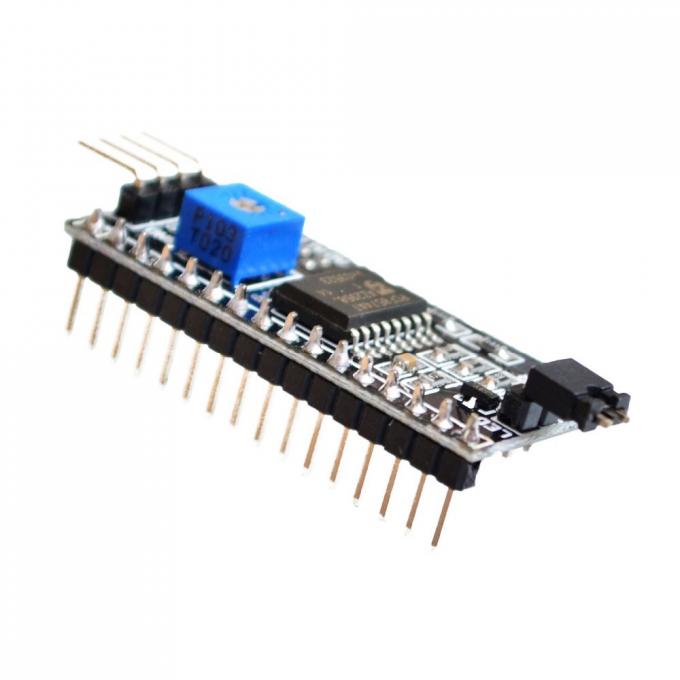

Отличный I2C интерфейсный модуль на микросхеме PCF8574T для расширения количества портов ввода/вывода для контроллеров Arduino, микроконтроллеров STM8 и STM32 и миникомпьютеров Raspberry Pi и Orange Pi. Может использоваться как интерфейсная плата для подключения ЖКИ 1602 и 2004 так и как самостоятельное устройство. Для регулировки контрастности дисплея установлен переменный резистор. Для нормальной работы дисплея требуется отрегулировать его контрастность.
При использовании модуля как расширитель портов ввода/вывода следует учитывать то, что вывод Р3 имеет инверсный выход с открытым коллектором.
В некоторых партиях расширителей установлены микросхемы PCF8574AT, которые полностью идентичны по функциональным возможностям но отличаются диапазоном адресов шины I2C вместо 0x20-0x27, они откликаются на адреса 0x38-0x3f.
Характеристики:
Интерфейсная микросхема: PCF8574AT/T
Интерфейс: I2C
Диапазон адресов I2C:
PCF8574T - 0x20-0x27
PCF8574AT - 0x38-0x3f
Максимальное количество подключаемых однотипных модулей: 8
Заказал одну плату, шустро но аккуратно припаял к https://arduino.ua/ru/prod1813-lcd-1602-simvolnii-displei-16x2-jeltii - чёрная полоса символов сверху. Проверил, где есть, где нет контакта... Лишь когда отпаял и без сего модуля подключился - сработало. Брак, наверное.
Доброго дня. На жаль точна дата поставки невідома. Ви можете зробити передзамовлення і як продукція з''явиться у продажу з вами зв''яжеться наш менеджер.
Добрый день. Если вы его впаивали в экран, то проверьте контакты на непропай, если вы его подключали перемычками или подобным способом, то тоже желательно проверить на плохой контакт.
Приветствую всех любителей ардунятины!
Я сам довольно часто пользуюсь услугами интернет магазина Ардуино Юа (именно так и пишу в поисковике). обращение вежливое, доставка быстрая. Почему интернет- скорее безвыходность, в Полтаве в магазинах радио выбор Ардуино не большой.
Из того, что хочу рассказать- приобрел дисплей 1602 и
I2C преобразователь (дешевый) +10 минут с паяльником- программирую в среде ФЛпрог- все пошло с первого раза.
Рекомендуемая в описании библиотека не подошла. По крайней мере последняя версия.
Установил LiquidCrystal_PCF8574 из менеджера библиотек и все заработало!
https://github.com/mathertel/LiquidCrystal_PCF8574
Непонимаю откуда берутся адреса 0х38-0х3f, если в даташите указано:
https://imgur.com/a/ViMijiC
Старший бит 0 далее три бита - еденицы, далее адресные 3 бита и бит чтения записи и получается :
0 1 1 1 А2 А1 А0 RW, Адресные биты у нас по умолчанию подтянуты к питанию через 10к и получается такая конструкция 01111110 = 0x7E для записи или 0x7F - чтение.
Пришло быстро поставил на лсд 2004 писало только первые буквы потом поставил на лсд 1602 снова такая же ситуация
((((((((((((((((((((((((((((((((((((брак))))))))))))))))))))))))))))))))))))))))))
Управляю шаговым двигателем 28BY купленным тут же.
К расширителю подключил концевик и драйвер управления двигателем - работает отлично.
Есть одно НО!
Выход P3 висит в воздухе, получилось не 8 ножек доступных а всего 7.
Это конструктивно так или мне попался брак?
Модуль попался довольно неплохой, пропаян нормально, не шик конечно, но и без явных косяков. После распайки на стандартный LCD 16x2 и дальнейшем подключении к ArduinoUNO от RobotDyn, запустился без проблем. После сканирования базовый адрес был 0х27. Единственное, что возникла классическая проблема с выводом информации на сам дисплей. Библиотека использовалась стандартная LiquidCrystal_i2C-v.1.1 Решение проблемы не менее классическое - откат Arduino IDE до версии v.1.6.5 После чего все заработало, как и должно быть. Возможно есть и более правильное решение, но я честно сказать особо не искал (хотя библиотек перебрал не мало). Модуль работает без нареканий.
всё работает, с библиотекой были не понятки , всё решил, здесь есть описание библиотеки LiquidCrystal_I2C на руском https://drive.google.com/drive/folders/141nRCRjRtbD_9mNSePySyDEwrgglfcc9?usp=sharing
Що замовляв, те отримав. Швидко, не дорого, якісний товар. Є зауваження, немає опису товару на українській мові! Якщо ви категорично проти цього, повідомте. Не сподобалось, що на коментар українською мовою, була дана відповідь російською... (Питання про малінку, вище).
Скажить будь ласка, чи безпечно підключати цей модуль до малінки без погоджувача рівнів 3.3.-5В? Подивився багато туторіалів та відео на ютубі, всі підключают напряму, без погоджувача, але в одної статті http://hobbytech.com.ua/raspberry-%D0%B4%D0%B8%D1%81%D0%BF%D0%BB%D0%B5%D0%B9-%D0%BF%D0%BE-i2c-python/ попереджають, мол будьте уважними, не зпалить малынку 5 вольтами, використовуйте погоджувач.
Отличная платка.
Подключил через нее дисплей 1х16 (который потом оказался расположенным в ряд 2х8), подходящие библиотеки нашлись и установились за 10 минут.
Покупкой очень доволен.
Купил с десяток и остался доволен. Качество и цена на должном месте. Используются в связке с LCD и в качестве дискретных входов-выходов для увеличения пинов в микроконтроллере.
Простой, надёжный и дешёвый. Хотя от флюса немного плохо отмыт, но на "полёт" это не влияет. Работает без проблем. Адрес переходника легко узнать если просканировать шину i2c, это будет надёжнее.
В общем, рекомендую!
Побывал подключить используя рекомендуемую библиотеку но вывести какую либо информацию на дисплей не получается. Он просто горит синим цветом подсветки и ни какой реакции.
Все что я у вас покупал проверил работает. Даже магниты притягиваются друг к другу и подшипники крутятся.
А вот раньше покупал дисплей 16х2 и интерфейс i2c там полнейшая путаница с библиотеками. Никак не могу запустить дисплей через четыре провода.
