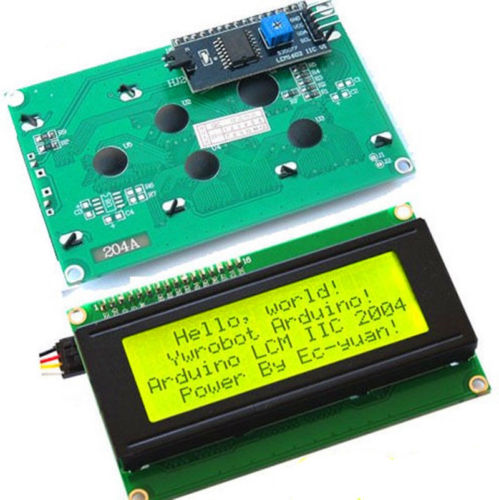

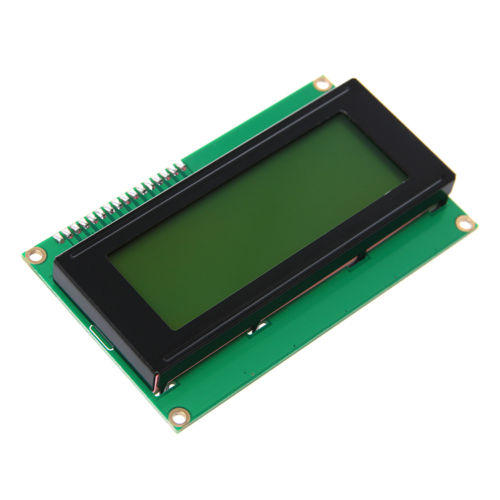

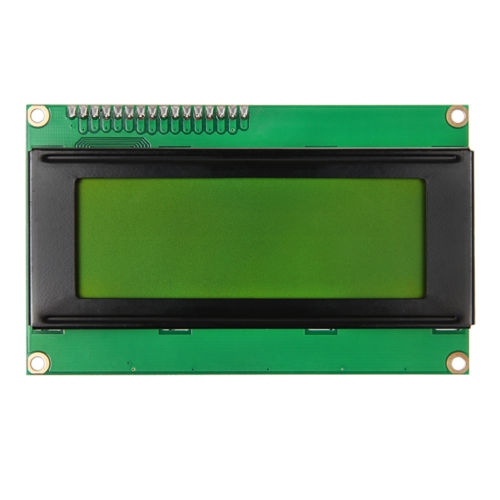

LCD екран 20 символів 4 рядки з керуванням по шині I2C (TWI, IIC), що дуже зручно при нестачі вільних виводів на Arduino, досить підключити всього два дроти (само-собою не рахуючи живлення) і можна повністю керувати дисплеєм.
Характеристика:
I2C адреса 0x27
чіп конвертера I2C: PCF8574A
кількість символів в рядку: 20
кількість рядків: 4
колір фону - жовтий, колір символів - чорний

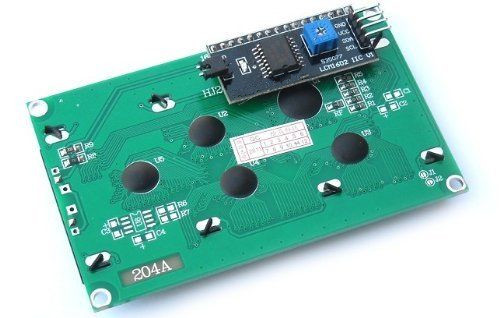

контраст налаштовується підлаштовним резистором зі зворотного боку плати
Відгуки покупців про LCD 2004 I2C символьный дисплей 20x4 (желтый)
Михаил (27.07.2025)
Дисплей хороший, но не обходится без танцев с бубнами.
1. В моем дисплее, купленном в конце июня, не работает джампер LED для отключения подсветки. Прозвонка показывает, что контакты джампера закорочены на плате конвертера в неизвестной точке. Где-то читал, что народ в таких случаях выпаивает (или перекусывает) ногу #15(A) разъема J2, соединяющего конвертер с самим дисплеем. А затем подаёт плюс питания на дисплей отдельно, через выключатель/кнопку либо плавно, с помощью ШИМ. Пока не решился на переделку. У кого-то была такая проблема? Как победили?
2. Вторая проблема: уже не работает команда библиотеки
"lcd.setBrightness(50); // Задайте яркость подсветки".
Отладчик пишет:
" error: ''class LiquidCrystal_I2C'' has no member named ''setBrightness'' "
Может быть есть альтернативная библиотека, где такая команда работает нормально? Поделитесь опытом.
3. Третью проблему я решил, почитав отзывы на такой же, но синий дисплей. Проблема состояла в том, что в тестовом примере выдавались только первые буквы каждой строки. Спасибо людям, которые не держат полученные знания при себе, а делятся своим опытом.
Заказал дисплей 20х4 с I2C и парочку "прибамбасов" Сделал заказ через сайт, наложенным платежом, спустя пол часа перезвонила девушка и уточнила место доставки- на следующий день в обед уже пришла СМС с Новой Почты- система рулит, все профессионально и быстро.
Из неприятного на плате дисплея один резистор был впаян по диагонали на грани фола!- перепаял. Плата преобразователя I2C паяна кислотным припоем- на вкус отдавала кислинкой (нет я ее не ел, просто лизнул немножко)- пришлось промыть все спиртом.
В итоге заработало почти сразу.
Заказал дисплей 20х4 с I2C и парочку "прибамбасов" Сделал заказ через сайт, наложенным платежом, спустя пол часа перезвонила девушка и уточнила место доставки- на следующий день в обед уже пришла СМС с Новой Почты- система рулит, все профессионально и быстро.
Из неприятного на плате дисплея один резистор был впаян по диагонали на грани фола!- перепаял. Плата преобразователя I2C паяна кислотным припоем- на вкус отдавала кислинкой (нет я ее не ел, просто лизнул немножко)- пришлось промыть все спиртом.
4 часа потрачено и вот кошерная либра https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library. До этого с либрой по линку выше, выводит 1 литеру и всё :(
Для Arduino IDE 1.8.1 либу LiquidCrystal_I2C приложенную в описании, надо подправить, в файле LiquidCrystal_I2C.cpp стр. 17
inline size_t LiquidCrystal_I2C::write(uint8_t value) {
send(value, Rs);
return 0;
}
вместо return 0; надо return 1;
