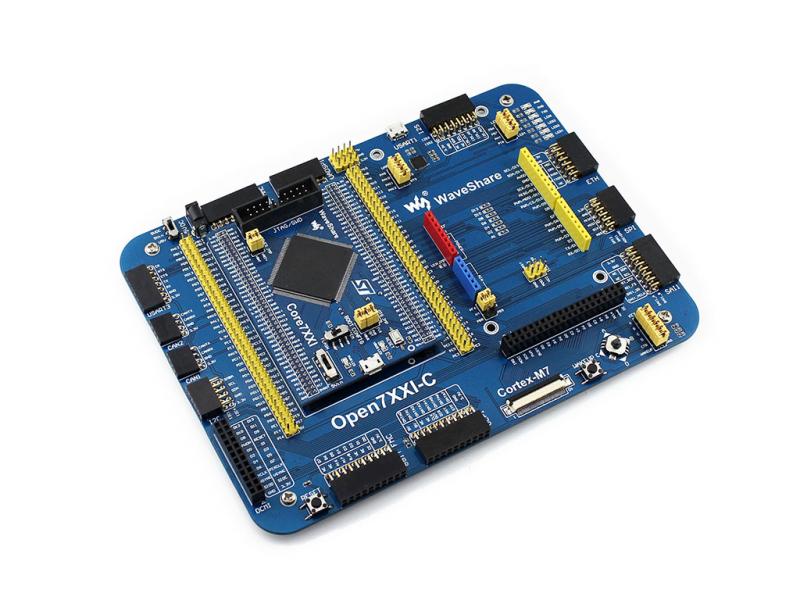

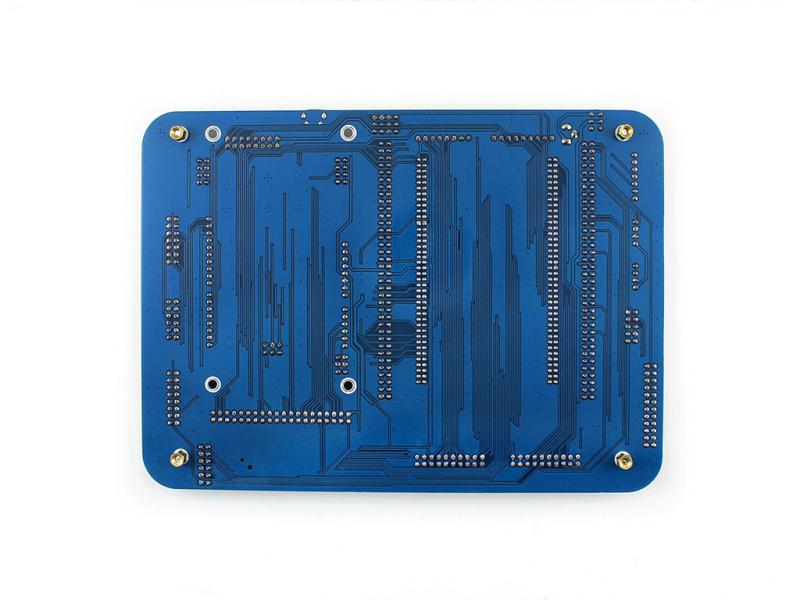

Набір плати розробника Open746I-C STM32F7 від WaveShare

Набір плати розробника STM32 розроблений для макетування і відладки пристроїв на базі мікроконтролера STM32F746IGT6 і містить всі необхідні інтерфейсні модулі стандартних інтерфейсів для на диво легкого макетування. Особливістю плати є підтримка плат розширення Arduino, що дозволяє легко підключити будь-яку периферію від цього найпоширенішого контролера.

Код виробника: 11474, Open746I-C Package A

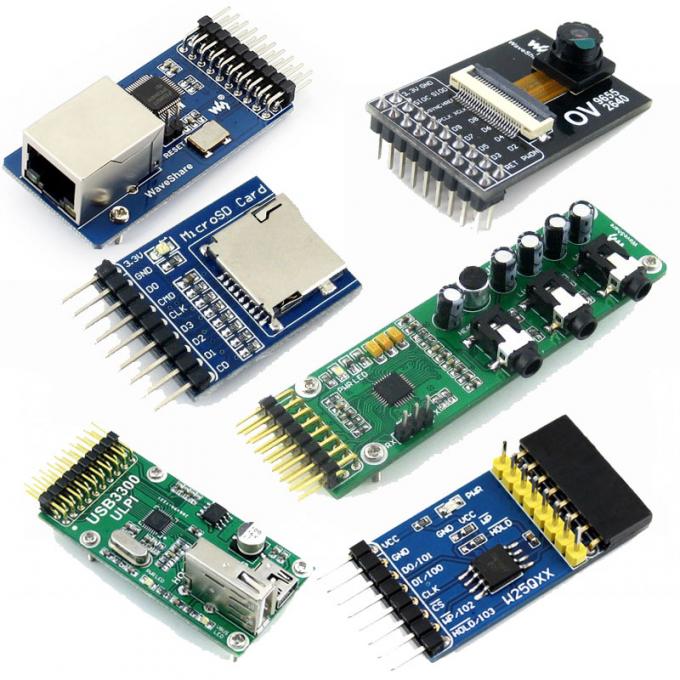

Комплектність набору:

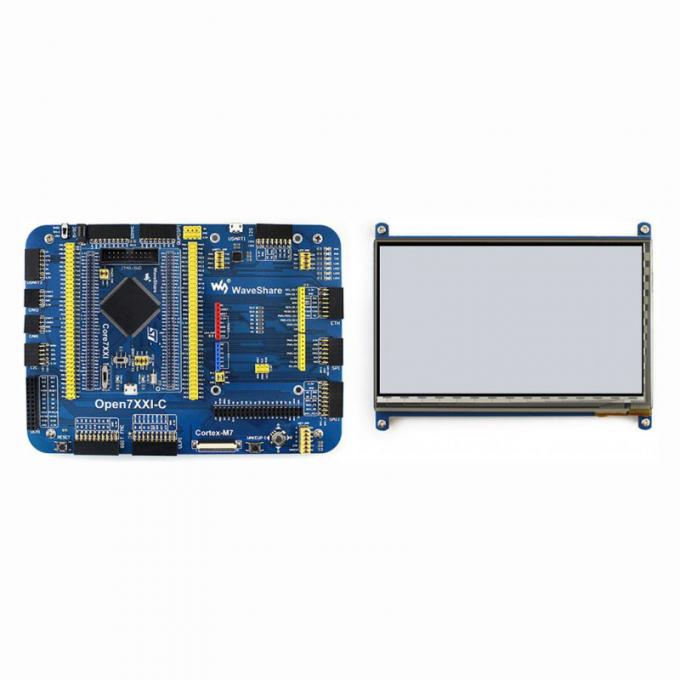

• 7-дюймовий сенсорний РК-дисплей x 1
• Модуль Ethernet DP83848 x 1
• Модуль USB3300 USB HS x1
• Аудіо модуль WM8960 x 1
• Модуль Micro SD x 1
• Модуль камери OV2640 x 1
• Модуль W25QXX DataFlash x 1
• Кабель з роз'ємом USB типу A та роз'ємом mini-B x 1
• Роз'єм USB типу A до кабелю з роз'ємом mini-B x 1
• Ethernet-кабель х 1
• 40-контактний FFC × 1
• Набір 7-дюймових гвинтів для РК-дисплея x 1

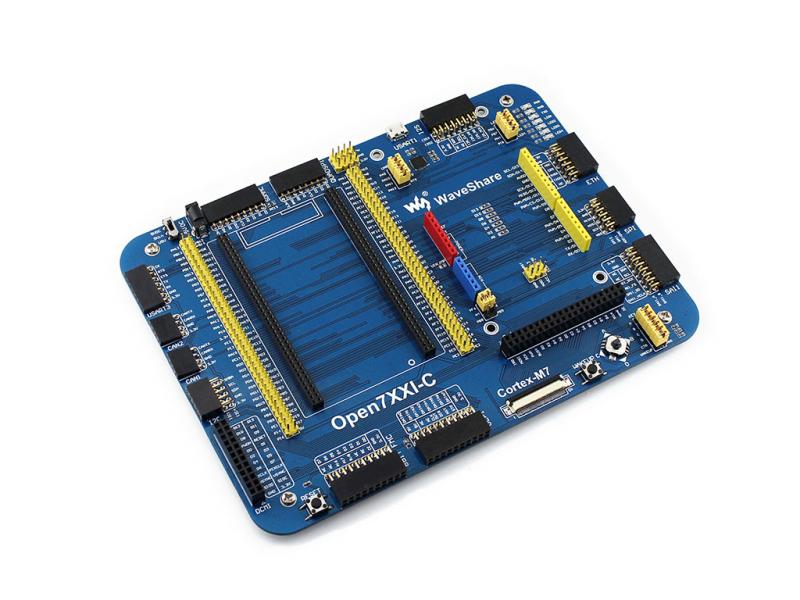

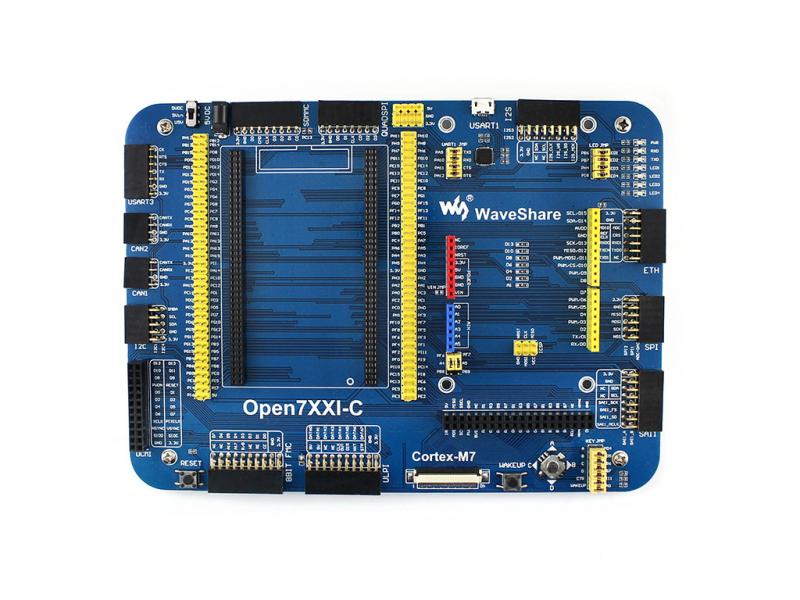

1. Роз'єм для підключення плати з мікроконтролером Core746I
2. Arduino інтерфейс: для підключення Arduino плат розширення
3. DCMI інтерфейс: для підключення камери
4. 8-бітний FMC інтерфейс для підключення NandFlash пам'яті
5. ULPI інтерфейс для підключення високошвидкісної USB периферії (в STM32F746I інтегрований USB HS контролер без PHY пристрою)
6. LCD інтерфейс для підключення 10.1 або 7 дюймового рідкокристалічного дисплея
7. LCD інтерфейс 2: для підключення 4.3-дюймового рідкокристалічного дисплея
8. SAI1 інтерфейс: для підключення звукового модуля UDA1380
9. ICSP інтерфейс: Arduino ICSP
10. SPI1 / SPI2 інтерфейс:
    • easily connects to SPI peripherals such as DataFlash (AT45DBxx, W25QXX), SD card, MP3 module, etc.
    • easily connects to AD / DA modules (SPI1 features AD / DA alternative function)
11. Ethernet інтерфейс: для підключення Ethernet модуля
12. I2S2 / I2S3 / I2C1 інтерфейс: підключення I2S периферії (аудіо модулі)
13. USART1 роз'єм: конвертер з USB в UASRT через мікросхему CP2102
14. QUADSPI інтерфейс: 4-дротовий SPI інтерфейс (the F7 series latest peripheral interface), for connecting serial Flash modules like W25QXX Board
15. SDMMC інтерфейс: для підключення Micro SD модуля
16. USART3 інтерфейс: для підключення модулів RS232, RS485, USB в 232 і т.д.
17. CAN2 interface: for connecting CAN modules
18. CAN1 interface: for connecting CAN modules
19. I2C1 / I2C4 interface: easily connects to I2C peripherals such as I / O expander (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor, etc.
20. Дублюючі роз'єми плати з мікроконтролером. Дозволяють отримати зручний доступ до всіх контактів плати мікроконтролера
21. Роз'єм живлення 5В
22. Роз'єм живлення 5В / 3.3В: вхід/вихід напруги живлення
23. Перемикач живлення: живлення від роз'єму 5В або від USB роз'єму USART1 порту
24. Конвертер CP2102: з USB в UART
25. Світлодіоди: індикація статусу портів і роботи програми
26. Джойстик: п'ятиконтактний
27. Кнопка пробудження з режиму сну
28. Кнопка скидання
29. USART1 перемикач
30. Перемикач світлодіода
    • Закорочений - світлодіод підключений до GPIO порту
    • Відкрито - вільний контакт можна використовувати для підключення до світлодіоду
31. Перемички контактів джойстика
    • Закорочений - контакти джойстика підключені до входів мікроконтролера
    • Відкрито - контакти джойстика можна використовувати незалежно
32. Arduino перемикач
    • Закорочений - Виводи A4 і A5 використовуються як аналогові входи
    • Відкрито - Виводи A4 і A5 використовуються для I2C інтерфейсу

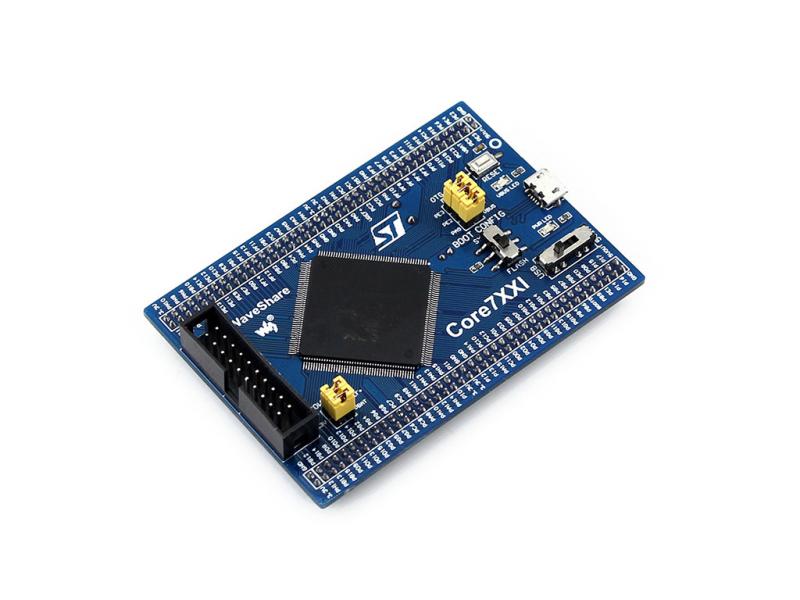

• Мікроконтролер STM32F746IGT6
  • Ядро: Cortex-M7 32-bit RISC + FPU + Chrom-ART графічний прискорювач
  • Виконання команд: DSP інструкції за 1 цикл
  • Робоча частота: 216МГц, 462 DMIPS / 2.14 DMIPS / МГц
  • Робоча напруга: 1.7В-3.6В
  • Корпус: LQFP176
  • Пам'ять: 1024kB Flash, 320 + 16 + 4kB SRAM
  • MCU комунікаційні інтерфейси:
    • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
    • 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
    • 1 x FMC, 1 x SDMMC, 14 x TIM, 1xLPTIM
    • 1 xLCD-TFT, 1xSPDIFRX, 1xHDMI-CEC
    • 1 x USB 2.0 OTG FS
    • 1 x USB 2.0 OTG HS (з підтримкою зовнішнього HS PHY через ULPI)
    • 1 x 10/100 Ethernet MAC
  • AD & DA перетворювачі: 3 x AD (12-bit); 2 x DA (12-bit)
  • Відладка та програмування: підтримка JTAG / SWD інтерфейсу, підтримка IAP середовища розробки
• Мікросхема пам'яті IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)
• MIC2075: контролер живлення USB
• Стабілізатор напруги AMS1117-3.3: 3.3В
• Кварц 8МГц
• Кварц 32.768K для внутрененіх частина реального часу
• Кнопка скидання
• Індикатор активності VBUS
• Індикатор живлення
• Перемикач джерела живлення: вхід 5В або USB роз'єм
• Перемикач режиму роботи завантажувача
• Інтерфейс JTAG / SWD: відладка і завантаження програм
• USB роз'єм: підтримка Device і / або Host режимів
• Роз'єми виводів мікроконтролера. Надають повний доступ до виводів мікроконтролера
• Перемикач джерела живлення
  • VBAT: закорочений джампер - використання системного живлення, відкритий - зовнішнє джерело живлення або батарея
  • VREF: закорочений джампер - замикає вхід VREF + з VCC, відкритий - дозволяє для входу VREF + підключити зовнішнє джерело живлення
• OTG перемикач
  • Закорочений - використовується USB для OTG / HOST
  • Відкритий - звільняє контакти для використання в інших цілях

Посилання:

• Даташит
• Wiki

Розпіновка JTAG/SWD interface

JTAG Header Pinout	SWD Header Pinout

Розміри:
