Плата процесора Core407I з мікроконтролером STM32F407IGT6 для Core Board від WaveShare

код: DPC269

Плата процесора Core407I з мікроконтролером STM32F407IGT6 для Core Board від WaveShare

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: ARM STM32

1234 грн

очікується

Повідомити

	8
	голосувати

Опис
Відгуки
Задати питання

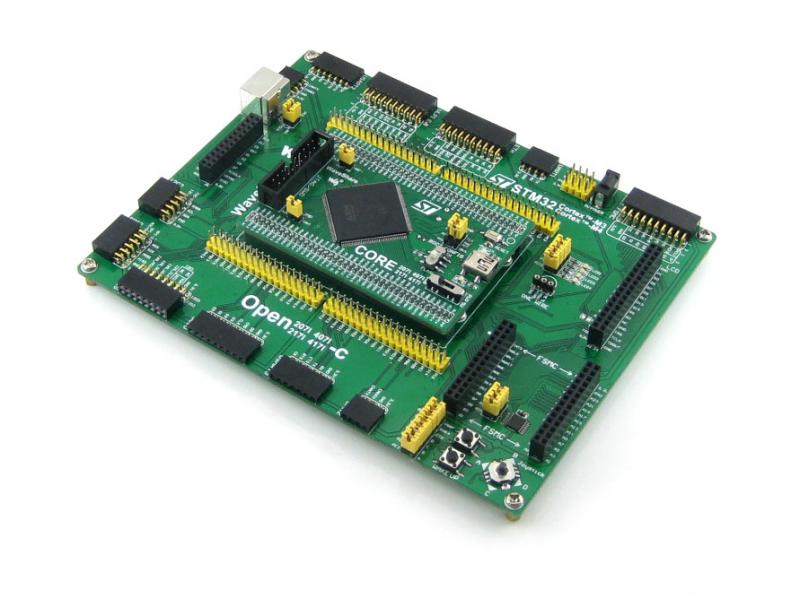

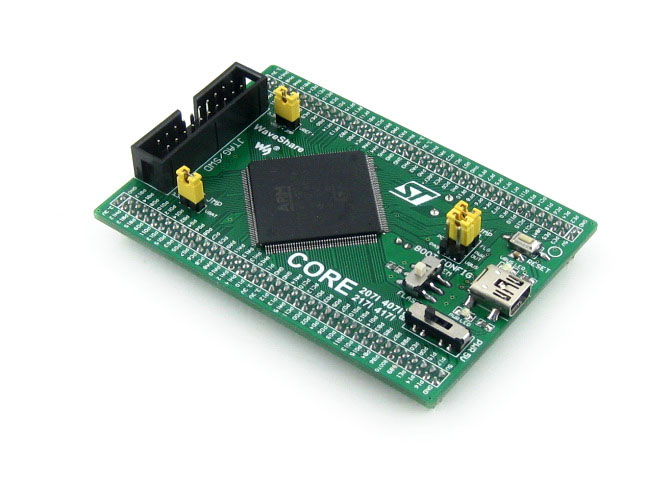

Плата процесора Core407I для створення і макетування пристроїв на мікроконтролері STM32F407I. Плата призначена для використання з материнською платою Open407-C. На платі встановлений високопродуктивний мікроконтролер STM32F407IGT6 з мінімальною необхідною обв'язкою. Для програмування мікроконтролера можна використовувати як JTAG так і SWD програматори. Потрібно враховувати що роз'єм підключення плати має крок 2 мм.

Плата процессора Core407I с микроконтроллером STM32F407IGT6 для Core Board

STM32F407IGT6: високопродуктивний STM32 мікроконтролер:
- Ядро: Cortex-M4 32-bit RISC
- Особливості: виконання команд DSP за один цикл
- Робоча частота: 168МГц, 210 DMIPS / 1.25 DMIPS / МГц
- Робоча напруга: від 1.8В до 3.6В
- Корпус: LQFP176
- Пам'ять: 1024kB Flash, 192 + 4kB SRAM
  - Вбудовані інтерфейси:
  - 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
  - 1 x FSMC, 1 x SDIO, 2 x CAN
  - 1 x USB 2.0 HS / FS / OTG контролер з підтримкою ПДП, ULPI і швидкісним PHY
  - 1 x 10/100 Ethernet MAC
  - 1 x 8 to 14-бітний інтерфейс камери
АЦП і ЦАП: 3 x АЦП (12-біт, 1μs, 24 каналу); 2 x ЦАП (12-біт)
Програмування та відладка: підтримка JTAG / SWD (послідовний інтерфейс) з підтримкою IAP
Стабілізатор напруги AMS1117-3.3 3,3

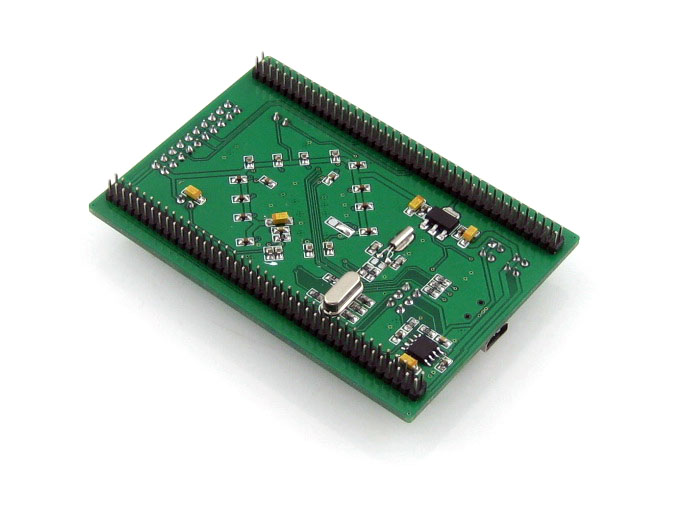

MIC2075 (on bottom side), контролер живлення USB
Перемикач джерела живлення: 5Vin або роз'єм USB
Перемикач режиму завантажувача на BOOT0 виведення
Індикатор живлення
VBUS світлодіод
Кнопка скидання
Кварц 8МГц
Кварц 32.768КГц

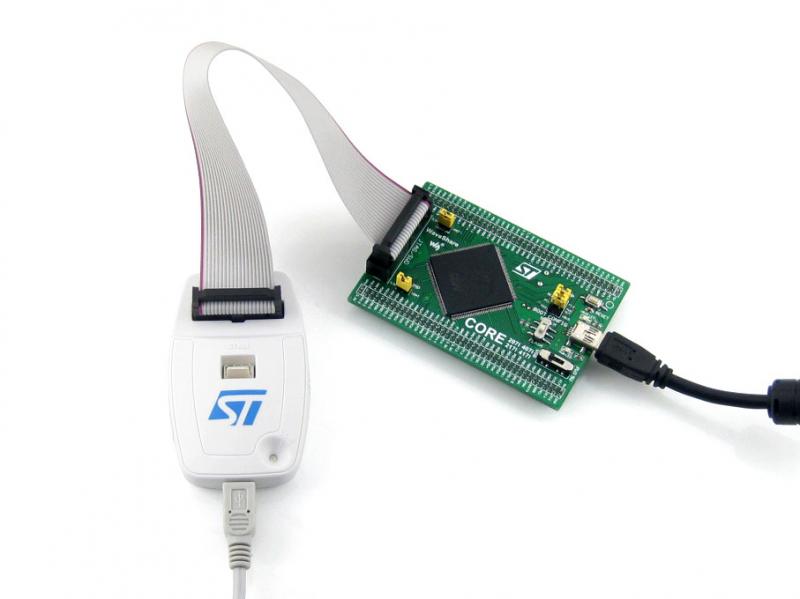

Інтерфейс JTAG / SWD для програмування і відладки
USB інтерфейс
- як DEVICE, використовується для підключення STM32 до ПК
- як HOST, для підключення зовнішніх пристроїв до мікроконтролера
Виводи портів мікроконтролера
Виводи 5Vin джерела живлення. Використовується при режимі USB HOST / OTG
Перемикач USB HOST / OTG
- закорочений - використовується USB HOST / OTG
- відкритий - відключений від порту
VBAT selection jumper
- закорочений - використовується живлення мікроконтролера
- відкритий - використовується зовнішнє батарейне джерело VBAT
Перемикач джерела VREF
- закорочений - VREF + підключений до VCC
- відкритий - для VREF + використовується зовнішнє джерело

Розпіновка JTAG/SWD інтерфейсу

JTAG Header Pinout	SWD Header Pinout

Посилання:

Wiki

Розміри:
