Плата розробника STM32F407VET6 Cortex-M4

код: DPC403

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
630 грн

очікується

Передзамовл.

Додати до порівняння

Додати в "Список бажань"

10
голосувати

  • Плата розробника STM32F407VET6 Cortex-M4
  • Плата розробника STM32F407VET6 Cortex-M4
  • Опис
  • Відгуки (3)
  • Задати питання

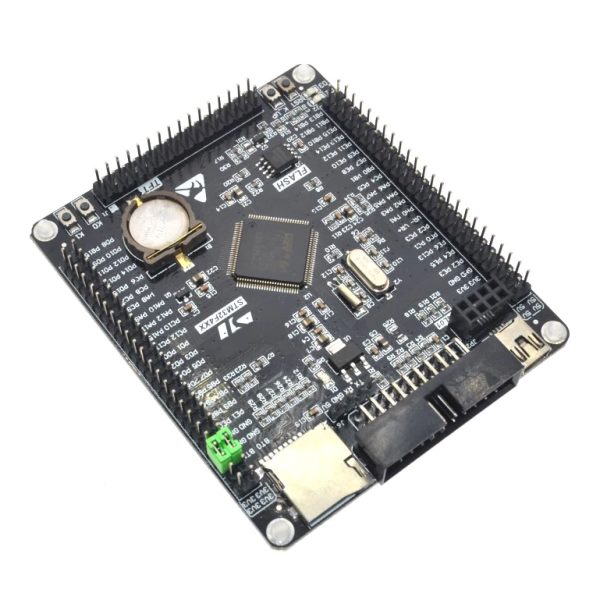

Отладочна плата на основі високопродуктивного 32-бітного мікроконтролера STM32F407VET6 (ядро ARM Cortex M4). Робоча частота ядра становить до 168 МГц. Cortex M4 має підтримку FPU/DSP з підтримкою всіх інструкцій і MPU - блок захисту пам'яті. На платі розміщена додаткова FLASH пам'ять на 16Mbit, роз'єми підключення модуля бездротового зв'язку NRF24L01, TFT LCD дисплея з FSMC інтерфейсом, SD карти, батарейний відсік годин реального часу. Налагоджувальний інтерфейс JTAG/SWD debug, але варто враховувати що для роботи з платою потрібне зовнішній програматор-відладчик.

Характеристики:

  • Мікроконтролер: STM32F407VET6
  • Ядро: ARM Cortex-M4
  • Робоча частота: до 168 мГц;
  • Пам'ять: 512kB Flash, 192К SRAM
  • Зовнішня пам'ять: W25Q16/16M-bit
  • Два кварцових резонатора: HSE - 8MHz і RTC - 32.768Hz
  • DMA 16ті потоковий контролер з FIFO і пакетною підтримкою
  • Три 12-bit АЦП
  • Два 12-bit ЦАП
  • Дванадцять 16-bit таймерів загального призначення (включаючи два ШІМ таймера для керування двигуном)
  • Два 32-bit таймера загального призначення
  • RNG - генератор справжніх випадкових чисел
  • Вбудовані інтерфейси: 3xSPI, 4xUSART, 2xUART, 2xI2S, 3xI2C; 1xFSMC, 1xSDIO, 2xCAN, 2xUSB 2.0, 1x10/100 Ethernet, 1x8-14bit паралельний інтерфейс підключення відеокамери
  • Роз'єм 32-pin для підключення TFT LCD дисплея з FSMC інтерфейсом
  • Роз'єм 8-pin підключення модуля бездротового зв'язку NRF24L01
  • Роз'єм SD карти
  • Модуль RTC з низьким енергоспоживанням
  • Батарейний відсік годин (RTC) CR1220
  • Три спеціальні кнопки
  • Кнопка RESET
  • Світлодіод живлення
  • Два призначені для користувача світлодіода
  • GPIO 96-pin з кроком 2,54мм
  • Налагоджувальний інтерфейс: 20-pin - JTAG/SWD debug (потрібний зовнішній програматор-відладчик)
  • DC-DC перетворювач: 5В - 3.3В
  • Розміри: 72x85 мм

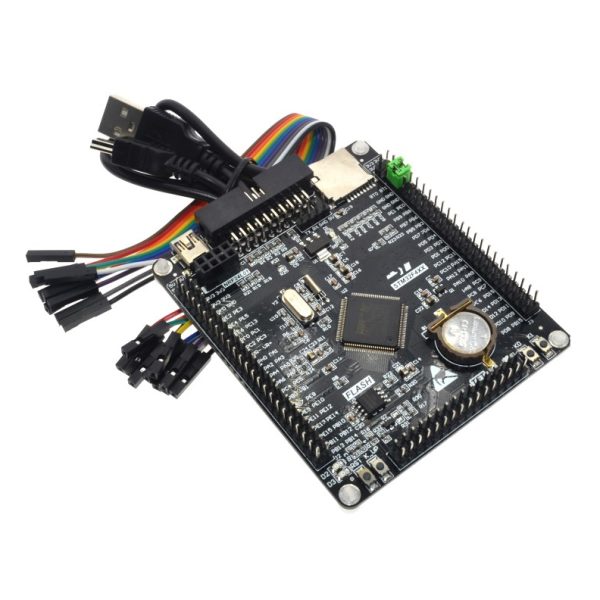

В комплект входить:

  • 1 x Плата розробника STM32F407VET6
  • 10 x Кабель Dupont
  • 1 х міні USB кабель

Посилання:

Відгуки покупців про Плата разработчика STM32F407VET6 Cortex-M4

Алексей (18.11.2021)

На платах которые пришли мне отсутствуют резисторы подтяжки линий SDIO. На плате которая на фото они есть и в схеме тоже. Пришлось повозится с настройкой SDIO. Не приятно. Что интересно что плата идентична кроме отсутствия даже посадочных мест под эти резисторы. Проблема решается подтяжкой портов к pull-up. Еще, отсутствовали джамперы в пакете хотя пакет был запаян.

Відповісти

Зорин Александр (10.11.2020)

Все работает отлично, хорошее качество сборки, подключил дисплей по SPI через DMA - все летает) скоростью доставки доволен :)

Відповісти

Андрей (16.09.2020)

Плата работает без нареканий.
Комплектные провода крайне не очень. Не держатся на пинах, не особо хотят контачить. Подключал ими модуль w5500, пока не поменял на нормальные, постоянно шли битые данные.
Схема в пдф, с чуть лучшим качеством чем по ссылке в описании платы - https://stm32-base.org/assets/pdf/boards/original-schematic-STM32F407VET6-STM32_F4VE_V2.0.pdf

Відповісти
