Плата процесора Core746I з мікроконтролером STM32F746IGT6 від WaveShare

код: DPC271

Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: ARM   STM32

1877 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
8
голосувати
Знайшли дешевше?
  • Плата процесора Core746I з мікроконтролером STM32F746IGT6 від WaveShare
  • Плата процесора Core746I з мікроконтролером STM32F746IGT6 від WaveShare
  • Плата процесора Core746I з мікроконтролером STM32F746IGT6 від WaveShare
  • Опис
  • Відгуки (12)
  • Задати питання

Плата процесора Core746I для створення і макетування пристроїв на мікроконтролері STM32F746I. Плата призначена для використання з материнською платою Open746I. Використання материнської плати дозволить комфортно і швидко освоїти даний мікропроцесор. На платі встановлений мікроконтролер STM32F746IGT6 з мінімальною необхідною обв'язкою. Для програмування мікроконтролера можна використовувати як JTAG так і SWD програматори. Потрібно враховувати що роз'єм підключення плати має крок 2 мм.

Код виробника: 11444, Core746I

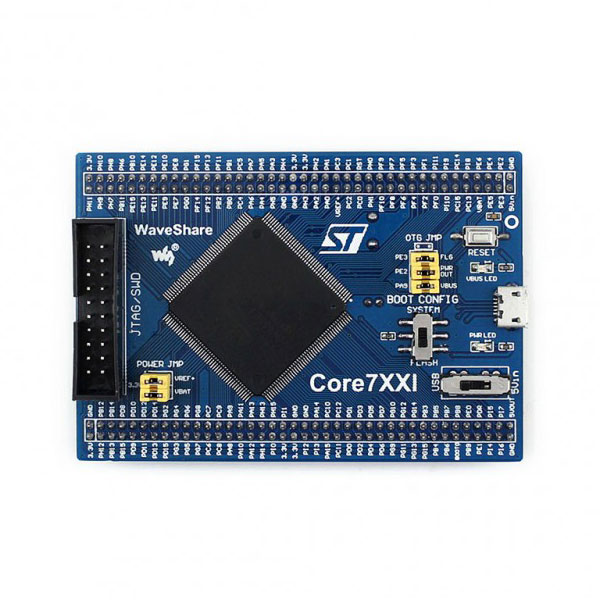

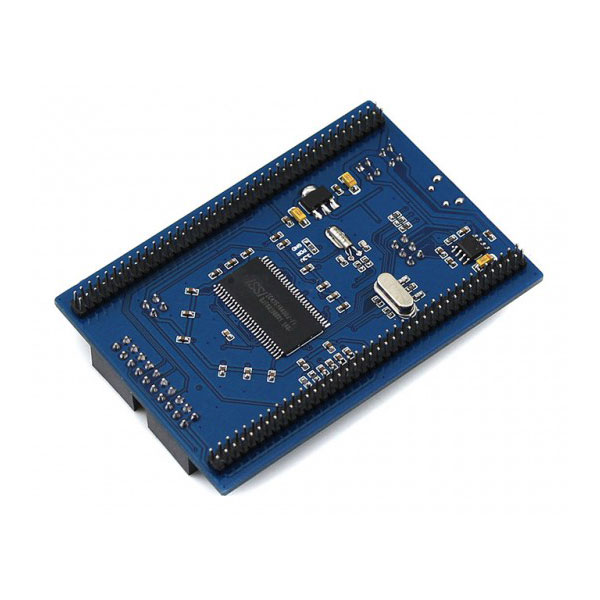

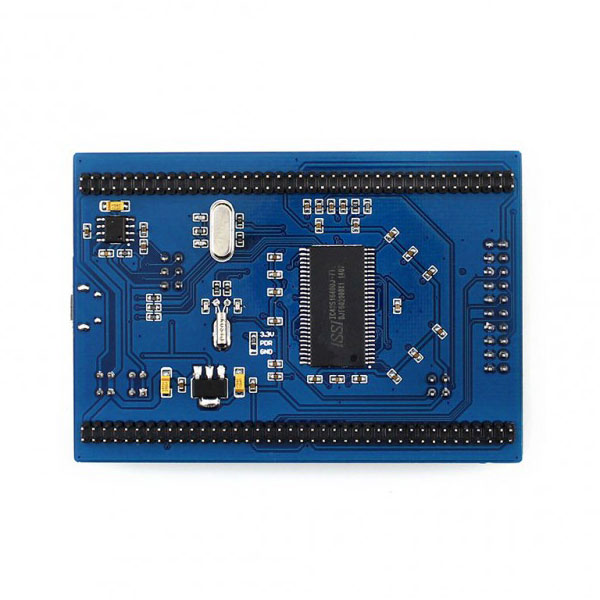

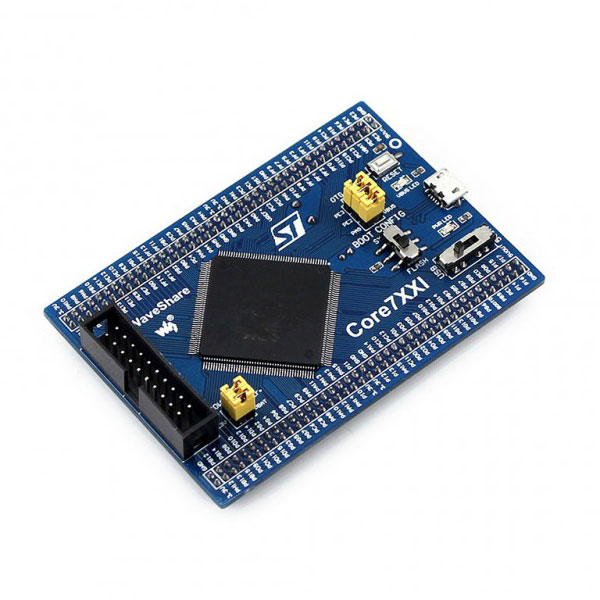

Плата процессора Core746I с микроконтроллером STM32F746IGT6

  • STM32F746IGT6: високопродуктивний мікроконтролер STM32:
    • Ядро: Cortex-M7 32-біт RISC + FPU + Chrom-ART графічний прискорювач
    • DSP з виконанням команд за такт
    • Робоча частота: 216МГц, 462 DMIPS / 2.14 DMIPS / МГц
    • Робоча напруга: 1.7V-3.6V
    • Корпус: LQFP176
    • Пам'ять: 1024kB Flash, 320 + 16 + 4kB SRAM
    • Вбудовані інтерфейси:
      • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
      • 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
      • 1 x FMC, 1 x SDMMC, 14 x TIM, 1xLPTIM
      • 1 xLCD-TFT, 1xSPDIFRX, 1xHDMI-CEC
      • 1 x USB 2.0 OTG FS
      • 1 x USB 2.0 OTG HS (з підтримкою зовнішнього HS PHY через ULPI)
      • 1 x 10/100 Ethernet MAC
      • АЦП і ЦАП конвертери: 3 x АЦП (12-біт); 2 x ЦАП (12-біт)
    • Відладка / Програмування: підтримка JTAG / SWD і IAP інтерфейсів
  • IS42S16400J: SDRAM 1 Мегабіт x 16 Біт x 4 Банки (64-Мбіт)
  • MIC2075: USB менеджер живлення
  • AMS1117-3.3: 3.3V стабілізатор напруги
  • 8МГц кварцевий резонатор
  • 32.768Кгц калібрований кварцевий резонатор для годинника реального часу
  • Кнопка скидання
  • VBUS світлодіод
  • Індикатор живлення
  • Перемикач джерела живлення - 5Vin або USB роз'єм
  • Вибір режиму завантаження для BOOT0 виведення
  • Роз'єм інтерфейсу JTAG / SWD для програмування і відладки
  • USB роз'єм з підтримкою Device і Host
  • Роз'єм виводів живлення і портів вводу/виводу
  • Перемикач живлення
    • VBAT: закорочений - використовується зовнішнє джерело живлення, відкритий - використовується зовнішня батарея
    • VREF: закорочений - вхід VREF + підключений до VCC, відкритий - VREF + від'єднано від зовнішнього джерела опорної напруги
  • OTG перемикач
    • закорочений - використовується USB OTG / HOST
    • відкритий - порт відключений від порту вводу/виводу

Розпіновка JTAG/SWD інтерфейсу

JTAG Header Pinout SWD Header Pinout

Посилання:

Розміри:

Відгуки покупців про Плата процессора Core746I с микроконтроллером STM32F746IGT6 от WaveShare

Alex (04.09.2019)

Можно ли эту плату использовать отдельно от материнки?

Відповісти

admin (05.09.2019)

Да, можно. Только следует учитывать, что шаг гребенки отличается от стандартного.

Відповісти

Alex (17.01.2021)

А какой тут шаг?
Я что-то не могу ничего похожего найти :(

Відповісти

Михаил (02.08.2019)

Аналоговые и цифровые входы есть?

Відповісти

admin (02.08.2019)

Да, есть.

Відповісти

Михаил (01.08.2019)

Этот микроконтроллер может работать и выдавать 5 вольт?

Відповісти

admin (02.08.2019)

Этот контроллер работает от 3,3В. Все оборудование, подключенное к этому контроллеру, должно быть рассчитано на такое же напряжение.

Відповісти

Дмитрий (06.02.2019)

Здравствуйте!
Приобрел у Вас вчера плату процессора Core746I.
Можно ли использовать пины подключенные к SDRAM как обычные порты ввод/вывод?
Можно ли подключить TFT LCD 800x400 по FMC вместе c, или отднльно от SDRAM.
Эта SDRAM вроде поддерживает авто-регенерацию...
Спасибо.

Відповісти

admin (06.02.2019)

Подключить можно, но арбитраж полностью на Ваше усмотрение.

Відповісти

Виталий (02.08.2017)

Здрасте.
Допустим, у меня есть материнская плата от Open429I с процессорным модулем Core429I. Подойдет ли этот Core746I к моей плате? Т.е. смогу ли я использовать на ней все функции STM32F7?
Спасибо.

Відповісти

admin (03.08.2017)

Сравнили распиновку модулей. Можно использовать. Только нужно проверить соответствие специальных функций микроконтроллеров.

Відповісти

Vitaliy (21.07.2017)

Купил, подключил дисплей 7" 800х480.
Все работает отлично.
Спасибо.

Відповісти
