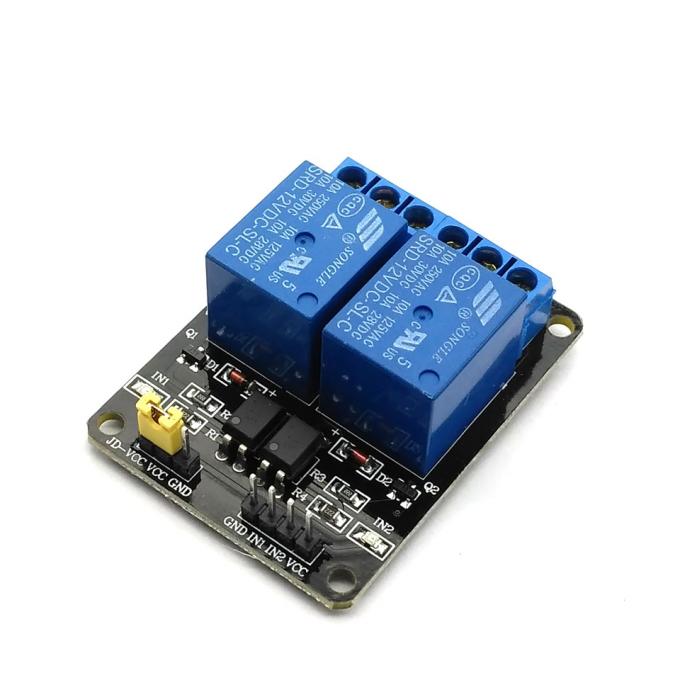

2-о канальний модуль реле 12В 10А з опторозв'язкою (low level)

код: AOC545

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
67 грн з ПДВ

в наявності



Купити в один клік

3
голосувати
Знайшли дешевше?
  • Опис
  • Відгуки (22)
  • Задати питання

Модуль реле з 2 комутуючих реле 12В. Може керуватися безпосередньо з виводів мікроконтролера (Arduino і подібним) в режимі опторозв'язки зі знятою перемичкою (JD-Vcc). Максимальний струм навантаження 10А при напрузі 250В.

Двоканальний реле-модуль. Може керуватися безпосередньо більшістю мікроконтролерів: Arduino, AVR, PIC, ARM і MSP430.

Характеристики:

  • Струм спрацьовування: 15-20мА при напрузі 12 В
  • Керування: 5В TTL, який може бути поданий безпосередньо з виходу мікроконтролера
  • Комутоване навантаження: 10А при 250В
  • Розміри модуля: 39.5 мм х 51 мм

Схема гальванічної розв'язки на оптроні

Відгуки покупців про 2-х канальный модуль реле 12В 10А с опторазвязкой (low level)

Андрій (01.03.2024)

чи буде реле працювати від PWM сигналу, чи йому потрібен постійна напруга? дякую.

Відповісти

admin (01.03.2024)

Доброго дня. Треба постійна напруга.

Відповісти

Челе Золтан Гейзович (09.02.2023)

Все працює згідно опису. Якісні компоненти та PCB. Я дуже задоволений продуктом.

Відповісти

Михайло (18.05.2022)

Поправте, плиз, если ошибаюсь. Для работы данного девайса с ардуинкой, нужно:

1. снять перемычку (желтую) !!!!
2. подать с внешнего БП +12VDC на JDVcc, -12VDC на GND
3. подать с ардуино +5В на Vcc
4. с ардуино подключить "сигнальные" провода на IN1 и IN2

Відповісти

admin (24.05.2022)

Да, правильно.

Відповісти

Олександр (20.11.2024)

Чи правильно розуміємо? Саме реле має керуючу напругу 24В? (бо пишуть +12В та -12В на GND) Чи 12В? (+12В та 0В на GND)?
Чи саме реле 5-вольтове? Бо ніде чітко не вказано. На схемі показано варіант для керування 5-вольтовим сигналом - із встановленою перемичкою. То сам електромагніт реле керується якою напругою?

Відповісти

admin (20.11.2024)

Доброго дня. Реле 12В, але можна керувати і 5В з мікроконтролера. Живлення однополярне.

Відповісти

Тичук Руслан (28.04.2022)

Все працює згідно опису. Доставка за 1 день!

Відповісти

Марик (18.05.2021)

Цей модуль працює із платою STM32 blue pill?

Відповісти

admin (18.05.2021)

Так цей модуль працює з вашою платою.

Відповісти

Владимир (26.04.2021)

А если питание 12 Вольт, перемычку снять и тогда уже будет работать без опторазвязки. Я правильно понял?

Відповісти

admin (26.04.2021)

Режим опторазвязки, это когда перемычка снята. Тогда можно управлять например с микроконтроллера Arduino/

Відповісти

Иван (03.08.2020)

Добрый день. Вопрос: контакты IN1/IN2 реагируют на низкий или высокий логический уровень?

Відповісти

admin (03.08.2020)

Добрый день. Данный модуль управляется низким уровнем сигнала.

Відповісти

Меленевский Юрій (14.06.2020)

Нормальный продукт за эту цену.
Лично меня полностью устраивает.
Доставка вовремя. Спасибо.

Відповісти

Иван Далаков (15.08.2019)

не могу разобраться как заставить данное реле работать от микро контроллера ардуино. помогите пожалуйста.

Відповісти

admin (16.08.2019)

Напишите нам на почту что именно у Вас не получается.

Відповісти

Андрей (01.03.2018)

Спасибо, всё быстро и качественно.
Только на плате выведены только свободноразомкнутые контакты и не так, как нарисовано на плате. Мне нужны были именно такие, поэтому не в претензии, хотя первоначально думал, что сгорели контакты (рисунок на плате не соответствует действительности)

Відповісти

admin (05.03.2018)

На разъём выведены все контакты группы на переключение.

Відповісти

Боровик Вячеслав (17.02.2018)

Приятно было заказывать. все быстро (и заказ и доставка). Также хочу отметить удобная база данных по изделиям (хорошие описания, фото) удобно найти нужный товар даже если точно не знаешь конкретной маркировки

Відповісти

Квашук Дмитрий Михайлович (15.01.2018)

Все работает отлично. Доставка вовремя. Молодцы.

Відповісти

Горобець Инна (26.11.2017)

Отличное реле. Со своими обязаностями справляется.

Відповісти
