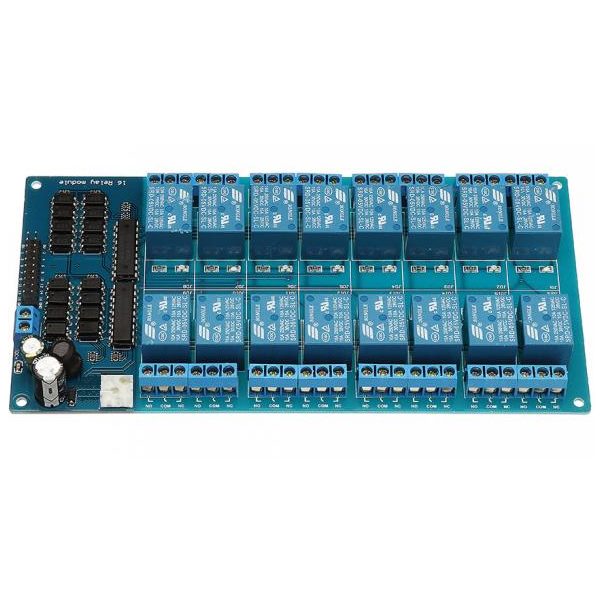

16-ти канальний модуль реле 5В 10А з опторозв'язкою

код: AOC546

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

444 грн з ПДВ

в наявності

Купити в один клік

	95
	голосувати

Знайшли дешевше?

Опис
Відгуки (10)
Задати питання

Блок складається з 16 реле, що живляться від 5В, здатних комутувати навантаження до 10А (при напрузі до 250В). Може управлятися безпосередньо з виводів мікроконтролера (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, PLC, TTL логіка).

Щоб використовувати 16-ти канальний релейний модуль, до нього необхідно підключити керований пристрій, подати живлення 5В (до виводів 5V і GND). Далі, щоб безпосередньо комутувати навантаження, необхідно до керуючих контактів з 1 по 16 модуля реле потрібно підключити контролер Arduino або інший мікропроцесорний пристрій.

Для індикації стану релюшок, кожна з них оснащена світлодіодною індикацією стану. Світлодіоди світяться, коли відповідне реле включене. Релейний модуль підключається до пристрою за допомогою 20-пінового інтерфейсу.

Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішнього джерела 5В. Активный сигнал керування - низький.

Для керування реле за допомогою 3.3В логіки необхідне використання перетворювача рівнів!

На платі відсутній понижуючий перетворювач. Так і повинно бути для цієї версії плати.

Характеристики:

споживаний кожним реле струм 15-25мА
реле здатні комутувати навантаження до 10А 250В
стандартний інтерфейс, може управлятися безпосередньо через виводи мікроконтролера (Arduino, 8051, AVR, PIC, PLC, DSP, ARM, ARM, MSP430, TTL логіка)
індикація стану кожного реле
розміри 180 мм х 90 мм х 17 мм

Відгуки покупців про 16-ти канальный модуль реле 5В 10А с опторазвязкой

Дмитрий (07.05.2024)

А управление этого модуля идет через сигнал 5 В? То-есть для его включения нужно подать плюс 5В или наоборот для отключения нужно подать плюс 5 В. Можно напрямую с распберри 3 управлять?

Відповісти

admin (07.05.2024)

Доброго дня. Для керування 3,3В треба використовувати перетворювач рівнів. Наприклад той що пропонується в описі.

Відповісти

admin (07.05.2024)

Управління логічною одиницею, для керування від 3,3В треба використовувати перетворювач рівнів.

Відповісти

Ігор (01.03.2023)

поганий модуль, залипає по чорному...
(купив таких 2шт, липнуть обоє й працюють через раз)

8 канальний немає таких проблем

Відповісти

admin (08.03.2023)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Відповісти

Сидоренко Сергій (03.02.2021)

Товар, з огляду, нормальний. Упаковка не пошкоджена. В роботі ще не перевірявся. Якість обслуговування, точність і терміни виконання замовлення на високому рівні. Дякую за прекресне обслуговування!

Відповісти

Гавриленко Олександр (23.05.2020)

Добрий день.
Модуль отримав. Нарікань немає. Лише вкажіть, будь ласка, де небудь в описі, що це реле низького рівня (включається по сигналу LOW і виключається по HIGH) . Це важливо.

Я брав це реле для проекту на nodeMCU, але, нажаль, це реле не підходить, тому що в nodeMCU на пінах напруга 3.3В - не достатня для переключення (хоча з 16 реле 10 перемикаються, але це можна сказати пощастило)

Відповісти

Илья (15.12.2018)

Где можно глянуть схему?
Правильно я понимаю, что управлять им через I2C, SPI и т.д. напрямую нельзя?

Відповісти

admin (15.12.2018)

Здравствуйте. Описание дополнили - там все просто )

Відповісти

Волобухов М. Ю. (02.12.2018)

Прекрасный модуль!
Радует дополнительное питание!
Через 15 минут после заказа перезвонил менеджер и через час у меня уже был номер ТТН.

Відповісти
