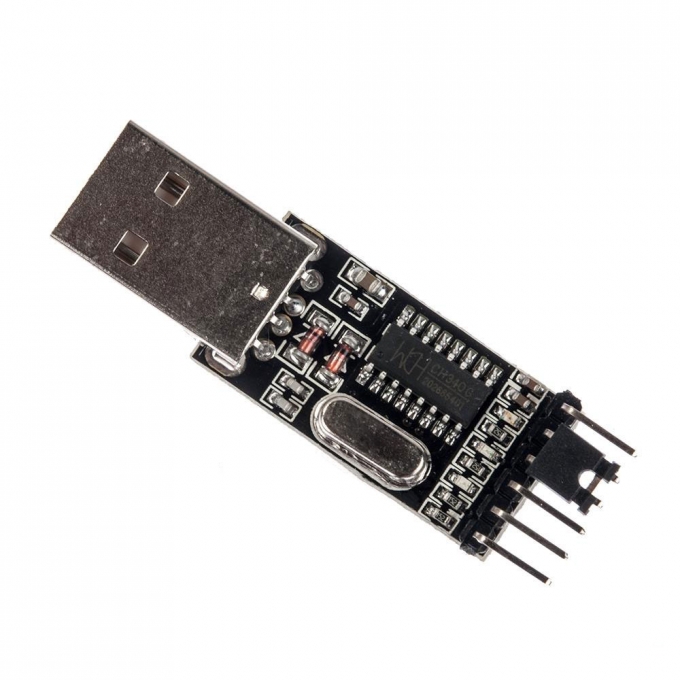

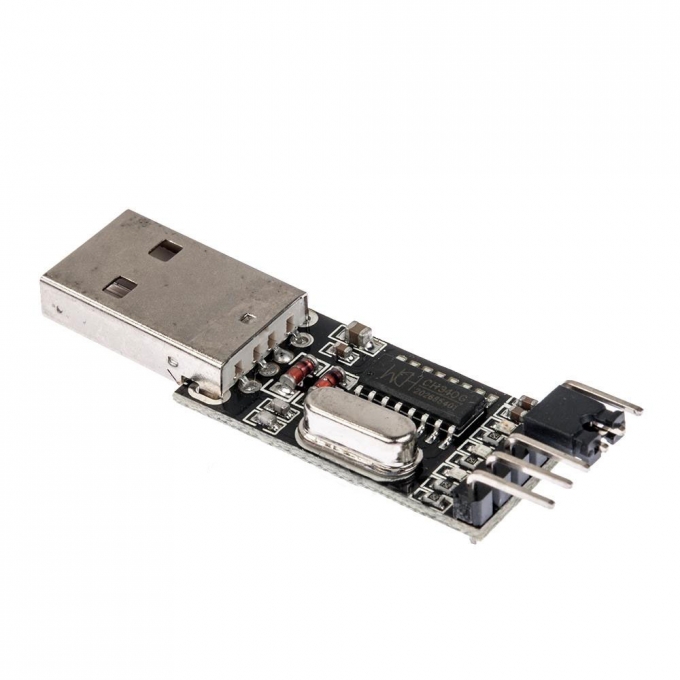

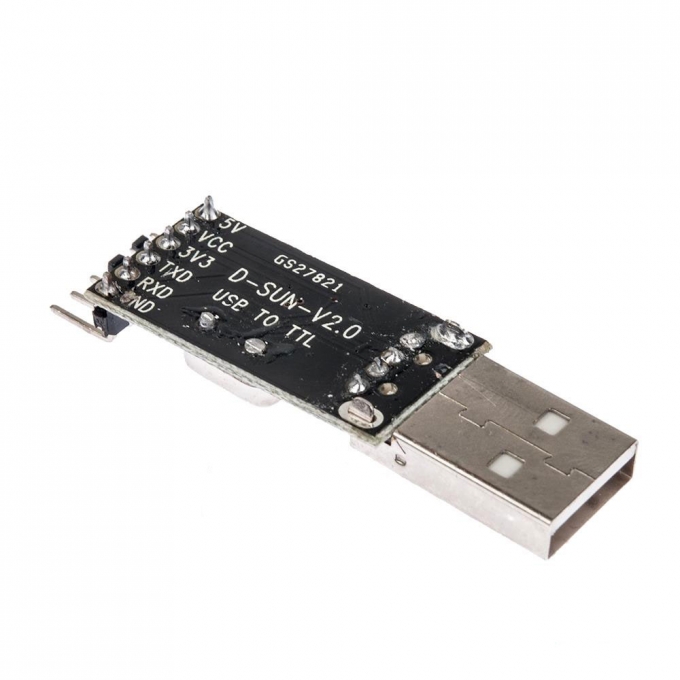

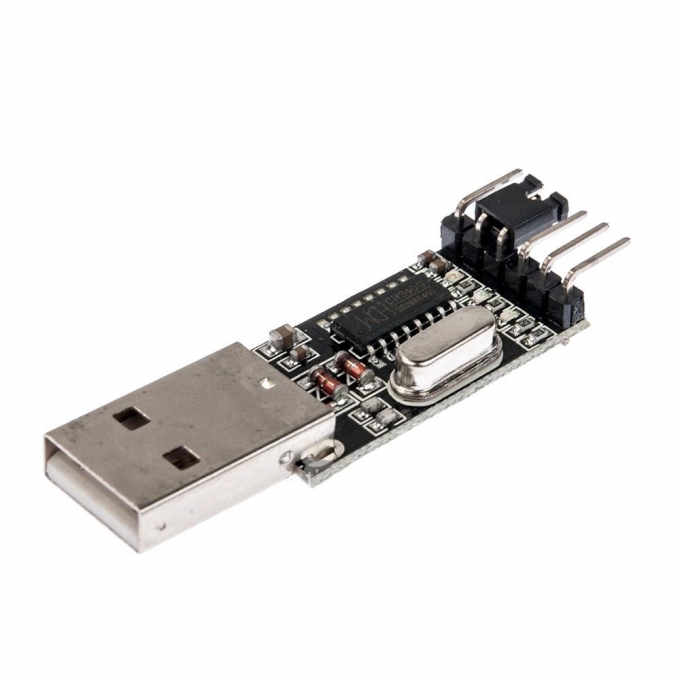

USB 2.0 - UART TTL перехідник на CH340G

код: AOC129

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: переходник

45 грн з ПДВ

в наявності



Купити в один клік

150
голосувати
Знайшли дешевше?
  • USB 2.0 - UART TTL перехідник на CH340G
  • USB 2.0 - UART TTL перехідник на CH340G
  • USB 2.0 - UART TTL перехідник на CH340G
  • Опис
  • Відгуки (69)
  • Задати питання

Перехідник для програмування плат Arduino, зокрема Arduino Mini, у якій немає на борту роз''''єму USB. Побудований на базі чіпа CH340G, який значно дешевше FT232RL. Має вивід 3.3В для живлення програмованого контролера. З боку комп''''ютера використовується USB-інтерфейс, а з боку контролера стандартний асинхронний прийомо-передавач "UART" без інверсії полярності і з TTL рівнями сигналів. Часто модуль використовується для з''''єднання плати ARDUINO PRO MINI з USB-портом. Модуль зібраний на чіпі CH340, який забезпечує дуплексний зв'язок на повній швидкості інтерфейсу USB2.0 і емулює стандартний послідовний порт зі швидкістю від 75bps до 2Mbps.

  • TTL рівні - 5В
  • Розміри модуля 51х16х7 мм.

Визначається операційною системою як віртуальний COM-порт.

Посилання:

Відгуки покупців про USB 2.0 - UART TTL переходник на CH340G

Alex (13.12.2022)

Замкнул RX и TX без перемычек VCC 3V3 и 5V, на логике 3.2V, зеркало работает. С VCC и 3V3 на логике 3.8V тоже зеркало работает. При замыкании VCC и 5V на логике 5,2V и зеркало не работает RX TX диоды не моргают, а почему?

Відповісти

Владислав (07.12.2021)

Упакован был нормально, пришёл НП в Харьков быстро - на следующий день. Брал для Esp32 Cam, всё отлично прошивается, только после установки драйвера. На Windows 11 драйвера отсюда открываются с иероглифами, скачал этот драйвер https://www.arduined.eu/files/windows10/CH341SER.zip, установил и всё заработало.

Відповісти

Ян Рейндерс (04.09.2021)

????

Відповісти

Кащук И.В. (28.08.2021)

Работает отлично , с подключением и установкой драйвера не возникло никаких проблем , прошивает без ошибок и нареканий !
Первый подопытный экземпляр Esp32-CAM прошился без проблем. Спасибо !
Можете смело заказывать!

Відповісти

Никита (23.11.2020)

Дайте драйвер, с которым оно заведется на 10 х64
Потому что я перепробовал уже с десяток, включая скачанные напрямую с wch.cn , и со всеми код ошибки 10

Відповісти

admin (30.11.2020)

Подробное описание установки драйвера:

https://learn.sparkfun.com/tutorials/how-to-install-ch340-drivers/all

Відповісти

Eugene51 (15.11.2020)

Покупал для программирования модуля ESP-01 (приобрел здесь же). Быстро получить результат не удалось. Матушка-лень позарилась на простые варианты подключения, которыми кишит интернет. В результате - или ничего не работало или работало неустойчиво. Когда же "приступ лени" прошел, то подошел к этому вопросу серьезно, с тщательным измерением всех напряжений, подводимых к модулю. В результате получил в награду стабильно работающее устройство для программирования ESP-01 (на других модулях не проверял, поэтому ничего сказать не могу).
Итак, что я сделал. Первое - удалил перемычку на USB/TTL переходнике (сигналы RX/TX получились около 3,5 В). Спаял на макетной плате дополнительную схему, состоящую из 2-х резисторов 500 Ом (для ограничения уровней RX и TX), 3-х резисторов 10 кОм (для подтягивания к питанию 3,3 В выводов RST, GPIO0 и GPIO2), вывод CH_PD - напрямую к 3,3 В, 2 тактовые кнопки для реализации сигналов низкого уровня на выводах RST и GPIO0 путем замыкания на GND, а также припаял коннектор 4х2 пин и однорядный 4 пин для удобства подключения ESP-01 и USB/TTL переходника.к макетной плате. Подключал следующим образом: от переходника использовал три вывода - TX, RX и GND. Питание на ESP-01 подавал от другого источника 3,3 В (покупал в этом же магазине), так как от UsB/TTL переходника его недостаточно! Главное, не забыть соединить GND переходника и источника!
Желаю всем удачи! Сотрудникам магазина - респект! Так держать! Уровень сервиса выше европейского! :)

Відповісти

Сидоров Евгений (13.01.2020)

Програматор получил, дошел быстро. Работает нормально, прошил ардуино мини. Немного поморочился, но все нормально. Спасибо.

Відповісти

Олександр (20.12.2019)

Обидва рекомендованих драйвера мають нечитабельний текст. Скачав драйвер з https://myrobot.ru/downloads/driver-ch340g-arduino.php і все прекрасно.

Відповісти

Александр (29.10.2019)

Как подсоединять к arduino pro mini? В смысле какой выход к какому?

Відповісти

admin (30.10.2019)

Gnd к Gnd, Vcc к Vcc, Rx к Tx и Tx к Rx.

Відповісти

statin (11.08.2020)

https://radiolis.pp.ua/arduino/22-znakomstvo-s-arduino-pro-mini-na-primere-kitajskogo-analoga

Відповісти

Фіявчук Тарас (07.10.2019)

Спочатку прислали бракований модуль. Зв''язався з магазином. Без зайвих питань до наступного замовлення додали перевірений перехідник, і все працює! Прошиває Ардуїно Про Міні, як рідний.

Дуже вдячний магазину, приємно за таке ставлення до клієнтів!

Відповісти

Алексей Кравченко (15.01.2019)

Использовал как программатор платы ардуино мини, работает отлично.

Відповісти

Денис (08.12.2018)

Вирішив поділитися досвідом, взяв тут Pro Mini і СH340G, драйвер звідси, а воно не працює ( по одних джерелах люди казали жати RST зразу після нажимання заргузити в IDE, інші після того як СH340G мигне синім але він не мигав =/ жав RST в усіх випадках а реакції ноль. виявилось що має бути така послідовність... нажимаємо загрузити в IDE, повністю проходить загрузка і вибиває помилку (я спочатку думав що це вже все, аврал), тільки після помилки СH340G моргає, тоді і нажимати RST, загрузка піде і в IDE пропаде помилка, я розібрався тільки на 2 день ) не забуваємо міняти на Pro Mini і її версію, параметер програматор не чіпати

Відповісти

Сергей (28.11.2018)

Доставка быстрая - на уровне!
Не прошивает Colorduino. Выдает ошибку:
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x00
Нажатие клавиши reset не помогает.

Відповісти

admin (28.11.2018)

Неправильно прописан тип контроллера или загрузчика.

Відповісти

Сергей (28.11.2018)

Перепробовал все варианты(((

Відповісти

admin (28.11.2018)

Контроллер - Arduino UNO старый загрузчик.

Відповісти

Сергей (28.11.2018)

К сожалению, не получается((( Как проверить его работоспособность?

Відповісти

admin (29.11.2018)

Соединить Rx и Tx и проверить с помощью программы терминала последовательного порта.

Відповісти

Сергей (30.11.2018)

Проверил - работает, а Colorduino - не прошивается((( Значит что-то я не то делаю(( Спасибо, за консультацию!

Відповісти

Сергей (01.12.2018)

Получилось! Может кому-то поможет: на светодиодную матрицу (через Colorduino) надо было подавать отдельное питание!!!

Відповісти

Денис (06.12.2018)

тобто треба змінити не тільки поле Плата і Процесор (при pro mini) а й Програматор ? от якби ще знати на що )

Відповісти

admin (07.12.2018)

Попробуйте выставить параметр "Старый загрузчик"

Відповісти

Александр (10.09.2018)

Что с AVR, что с STM, что с ESP - работает отлично!
Как и ожидал. Рекомендую!

Відповісти

Александр (10.04.2018)

Купил такой же. Тоже припаял на 13ю ногу reset. Отлично шьет, никаких проблем, рекомендую!

Відповісти

Бучак Юрій (26.03.2018)

Все працює. Посилка прийшла вчасно. Програматор потрібен для програмування плати сонячного концентратора.

Відповісти

Васовчик Евгений (19.02.2018)

Все как всегда - быстро, соответствует описанию

Відповісти

Павел (17.02.2018)

Доставили быстро. Взял пару CH340. в обоих подпаял DTR прямо к 13 ножке чипа. Замечательно шьются 5и и 3х вольтовые мини.. Неохота брать паяльник в руки?- лучше взять версию с DTR "из коробки"

Відповісти

vladvk (05.02.2018)

Спасибо за хороший сервис! Плату брал для прошивки Pro Mini 5V. Жал кнопочку... с ноута все прошивалось без проблем. Захотелось шить с телефона... Сделал DTR, припаял разъем... Все ОК. Через несколько прошивок плата шиться перестала. Пришлось освоить прошивку с Orange Pi (linuxspi).
Залил фьюзы, бутлоадер, плата работает, но через CH340 не шьется. В инете нашел аналогичную проблему - на плате был плохой контакт Rx на вторую сторону. Стал проверять - тоже самое. Фен помог на пару часов работы. Пришлось припаять ножку чипа к ножке разъема - работает.

Відповісти

Милевский Геннадий (24.12.2017)

Спасибо. USB-UART переходник для моих целей подошел. Доставили быстро. Сервисом доволен.

Відповісти

Олесь (07.12.2017)

Відео як ним прошити arduino pro mini: https://www.youtube.com/watch?v=-1hu7U0FQ64
Використовую під Ubunt. Ставиться як є.

Відповісти

Олег (12.10.2017)

Доставка как всегда моментальная, менеджеры очень приятны в общении.
Под убунтой определился из коробки, под macOS завелся с драйвером:
https://github.com/adrianmihalko/ch340g-ch34g-ch34x-mac-os-x-driver

Відповісти

Бершак Дмитрий Иванович (03.09.2017)

Спасибо.Товар качественный

Відповісти

Смуглов Юрий (06.06.2017)

Работает, как и ожидалось, доставка - ракета.

Відповісти

Александр (01.06.2017)

Связь и доставка быстрая. Со своей задачей справляется. Покупкой доволен. Рекомендую.

Відповісти

Роман (18.05.2017)

Чи підійде він для прошивки ESP8266-01? Яка напруга на RX/TX?

Відповісти

admin (18.05.2017)

Подойдет.

Відповісти

Дмитрий (09.10.2017)

RX, TX всегда 5в. Джампером переставляется только питание на 3,3 или 5 вольт.

Відповісти

Евгений (05.05.2017)

Все ок! Товар заказал, на следующий день получил. Хорошо упаковано и то, что ожидал.

Переходник без проблем обнаружился в Windows 10.

Відповісти

Золотопупов Владимир (26.03.2017)

Отличный магазин. А вот переходник не порадовал. пл2303, на мой взгляд, лучше.

Відповісти

Андрей (25.03.2017)

С китайским Мини Про и Вин 7 заработал сразу как положено с альтернативным драйвером (в описании здесь на сайте). Рекомендую!

Відповісти

Александр (13.01.2017)

Обнаружились не пропаяные контакты в микропереключателе 3-5 В. Было все время 3,3 В, независимо от его положения. Вероятно, в партии есть и не пропаянные контакты и "в другую сторону" (будет все время 5 В). После распаковки внимательно исследуйте плату, особенно в районе переключателя.

Відповісти

Ярополк (18.07.2016)

Для odroid c2 подойдёт?

Відповісти

Вячеслав (26.03.2016)

Подключил к Raspberry pi 2 B, для управления и настройки, исспользую Putty через COM-port, работает хороше, питание 5,0 В (перемычка должна замыкать 3,3 В логику, чтобы не спалить пины). Получился аналог TTL-кабеля от Adafruit но намного дешевле...

Відповісти

Максим (17.01.2016)

Чи підійде це модуль для програмування esp12?

Відповісти

admin (18.01.2016)

Если используется стандартный 5В или 3В UART - подойдет.

Відповісти

Евгений (23.12.2015)

Хороший переходник + быстрая доставка = классный магазин.
PS:не знаю как у других,но у меня драйвера не подошли(Win7 x64).Проблема разрешилась: thanks to Google)

Відповісти

Константин (26.10.2015)

Работает.
Кабеля не прислали. Просьбу дослать в след. посылке проигнорировали.
Вообще, комплектовщик косячит, тщательно проверяйте всю комплектность.

Відповісти

admin (27.10.2015)

Здравствуйте, Константин. Дело в том, что в этих модулях шлейфы не идут в комплекте, просто не подкорректировали описание. Но для вас сделаем исключение - при следующем заказе просто напишите в комментарии про шлейф и мы вам его вложим в посылку.

Відповісти

Константин (11.11.2015)

На самом деле это кастрированная версия CH340G-1 без выводов DTR, CTS, с которой прошить Pro mini не выйдет.

Відповісти

admin (12.11.2015)

В последней поставке кабеля отсутствуют. По желанию покупателей доукомплектовываем соединительными шлейфами.

Відповісти

Иван (03.07.2017)

А я как то же прошил уже не одну плату ардуино)

Відповісти

Богдан (29.03.2020)

Самый бюджетный, на свои деньги отличный. Но частенько выходят их строя. На data линиях подвешены светодиоды. В большинстве случае не критично, но для работы с теми же конверторами, нужно выпаивать по Rx. Много кривых драйверов, с которыми приходится ловить "синий экран". Случаи не частые, пользоваться можно
Хотелось бы чтобы в магазине появились USB-TTL на CP2104. Потестил один, нравятся больше.

Відповісти

Виктор (18.09.2015)

Купил себе такую платку но к сожалению там нет выходов DTR и CTS по моему точно не скажу на момент заказа на сайте была другая фотка с этими выводами и замест перемычки был переключатель питания, этот мудуль что без DTR и CTS называется CH340G-1 . Заказ делал 29.07.2015 15:01:37.
К магазину никаких претензий нет даже другим подомным интернет магазинам стоило бы поучится у вас, скорость и качество обработки заказа безупречна.+++++

Відповісти

Николай Игнатишин (16.04.2015)

C 19.10.2014 стал регулярным покупателем. Сделал 7 заказов. Покупками доволен. Доставка оперативная. Изделия качественные. У меня в планах еще много покупок в этом интернет-магазине. Мое пожелание. Нужно больше, и хорошей, литературы.Давно жду появления книг "Проекты с использованием контроллера Arduino" и "Программирование микроконтроллерных плат Arduino/Freeduino"

Відповісти

Сергей (06.04.2015)

Со своей задачей справляется, особо порадовал переключатель 3,3 и 5 в

Відповісти

Анкудинов Александр (27.03.2015)

Модуль рабочий но нет нигде инструкции о том как правильно переключить его на 3х вольтовый режим (снизу необходимо убрать одну перемычку и запаять другую)
Кроме того у него не хватает мощности для питания ESP8266, возможно это проблема конкретного модуля. С внешним питанием модуля все работает отлично.

Відповісти

Николай (25.03.2015)

Подходит ли этот переходник для Pro mini ATMEGA328 5В 16МГц, у которого питание 5 В?

Відповісти

Богдан (05.01.2020)

Нет, тут уже трижды писали, нету DTS, и CTS потому и бессполезен

Відповісти

admin (06.01.2020)

Прошить контроллер можно - во время старта прошивки необходимо нажать кнопку сброса на контроллере.

Відповісти

Малькут Сергей Сергеевич (25.01.2015)

Переходник отлично работает, никаких проблем не возникло.

Відповісти

Богдан (28.10.2014)

Купил для перепрошивки раций Иком, с работой справилась на ура, ардуинка тоже шьется без проблем...

Відповісти

Гембара Любомир (07.03.2014)

Отличный программатор,очень мне помог в восстановление IPTV

Відповісти

Лукащук Михаил Владимирович (14.02.2014)

Доволен покупкой. Все гуд)

Відповісти

Володимир Концеренко (07.02.2014)

Покупал для восстановления прошивки на точке доступа. С поставленной задачей справился, всё работает.
Спасибо за прибор.

Відповісти

Лукьянов Олег Петрович (20.11.2013)

Связь и доставка быстррая.Товар получил без проблем.Рекомендую.

Відповісти

Виталий (08.10.2013)

Возникшую задачу решить частично удалось.
Производилось восстановление данных с жесткого диска, требовался сброс счетчика ремапов и прочей чепухи.
Потом устройство было удачно испорчено из-за неправильного подключения контактов GND Rx.
Девайс вполне юзабелен, но открытый корпус и отсутствие защиты от дурака требуют внимательности и осторожности.

Відповісти
