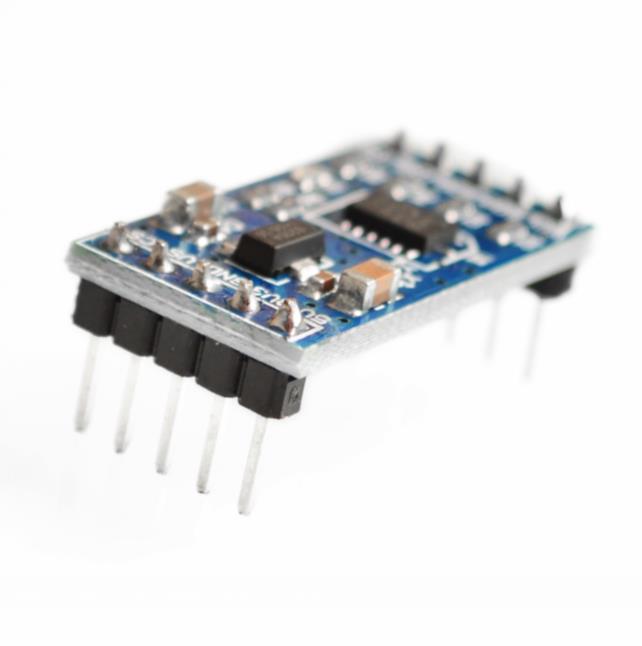

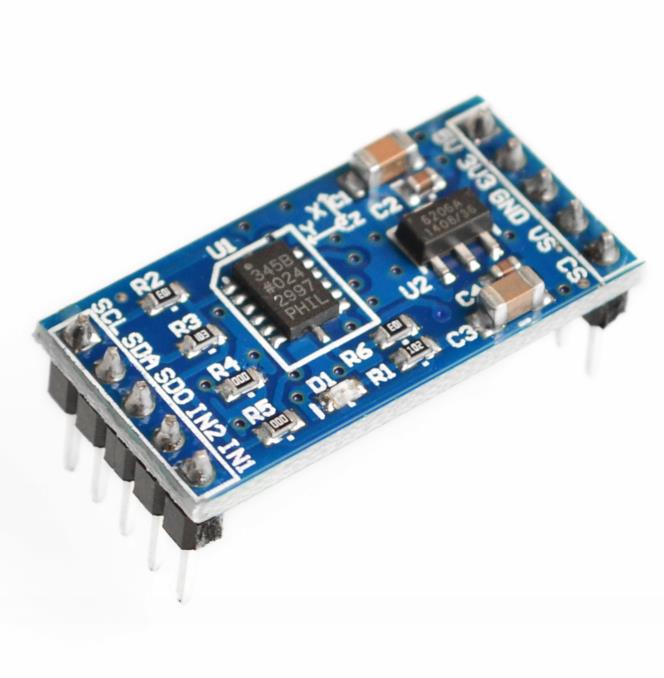

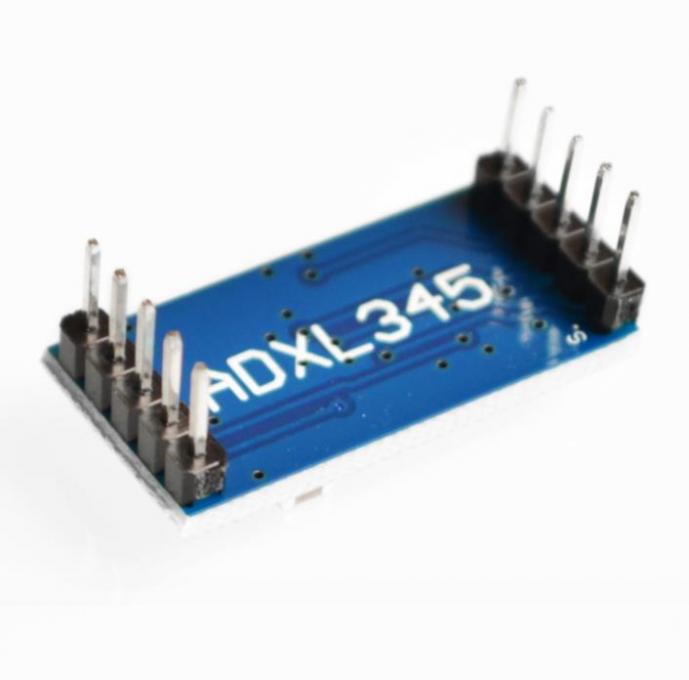

3х-осьовий акселерометр ADXL345

код:

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

97 грн

очікується

Повідомити

	132
	голосувати

Опис
Відгуки (10)
Задати питання

3-х осьовий цифровий акселерометр на основі чіпа ADXL345 є датчиком, що вимірює проекції прискорення на три просторові осі (x, y, z). Знаючи ці вимірювання і з огляду на величину вільного падіння, можна визначити орієнтацію самого акселерометра в просторі. Цифрові результати вимірювання представляються у вигляді 16-розрядних чисел в додатковому коді і доступні через цифрові інтерфейси SPI (трьох- або чотирьохпровідні) або I2C.

Чутливість сенсора налаштовується (максимальна 4 mg / LSB). Частота оновлення інформації від 0,1 до 3200 Гц. . Напруга живлення чіпа 2.0 - 3.6В (можна живитися з виходу 3.3В Ардуіно), плата може бути живитися від 5В (є вбудований регулятор напруги), споживання струму під час роботи 23мкА. Датчик працює як з SPI так і I2C інтерфейсами.

Дуже простий в роботі. Вивід CS використовується для вибору інтерфейсу. Якщо на CS низький рівень - використовується SPI інтерфейс. Якщо ж на вході CS високий рівень - використовується I2C інтерфейс.

Характеристики:

Напруга живлення: 3.3 – 5.0 В
Інтерфейс шини: I2C / SPI
Формат пакета даних: 13 біт
Додаткові виводи переривань
Робочий діапазон: ± 2 g ... ± 16 g
Розміри модуля: 28x14x12 мм

Посилання:

Документація

Відео:

Відгуки покупців про 3х осный акселерометр ADXL345

Дмитро (06.06.2022)

Так і не зміг завести під rpi4/klipper.

SPI увімкнут, пробував два акселерометра, два набори проводів, тричі переконався, що підключено коректно. Пофіг, лампочка світиться, klipper ругається, програма adxl345 показує нулі.

Відповісти

Микола (12.02.2023)

Теж не міг його подружити з кліпером
Порівняв цей модуль з іншими аналогічними і виявив, що SDO підключений на GND через R4 з номіналом 0
Хоча у інших модулів цей резистор 10K. Замінив R4 на 10R і все запрацювало

Відповісти

Роман (25.01.2022)

Все добре, все працює.

Відповісти

Роман (08.07.2021)

Нажаль, мій виявився дефектним, погана пайка мікросхеми, запрацював тільки після пропайки феном, а так не бачився зовсім.

Відповісти

Евгений (09.12.2016)

Большое количество примеров. Библиотека для Arduino - https://github.com/eklex/MMA_7455

Відповісти

Евгений (15.11.2014)

Схема к скетчу: https://www.circuitlab.com/circuit/3f57n7/mma7361-arduino/

Відповісти

Евгений (21.11.2014)

Исправьте пож-та ссылку на правильную www.circuitlab.com/circuit/3f57n7/mma7361-arduino/

Відповісти

Slava (31.10.2014)

Спасибо магазину за то, что в нем все есть. И эту штуку искал по всему Киеву, нашел только здесь.

Відповісти

Козлов Владислав Сергеевич (09.08.2014)

Первые впечатления хорошие

Відповісти

Павел Воздиган (06.07.2014)

Подключил к Atmege8, использую как датчик угла наклона. Все гуд, заработало сразу

Відповісти
