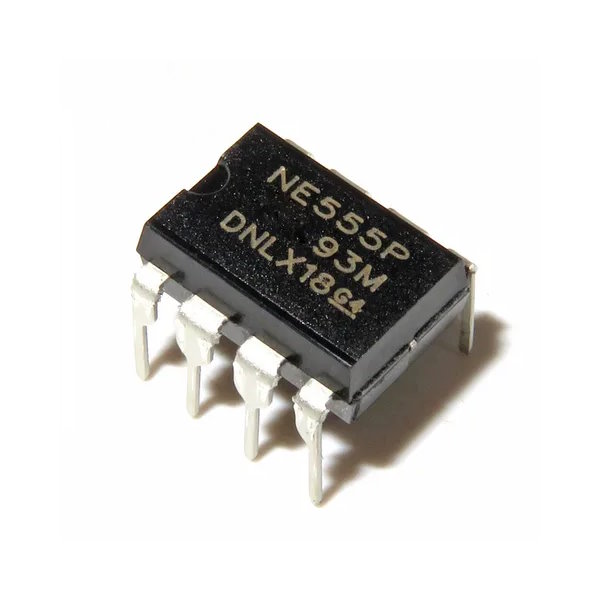

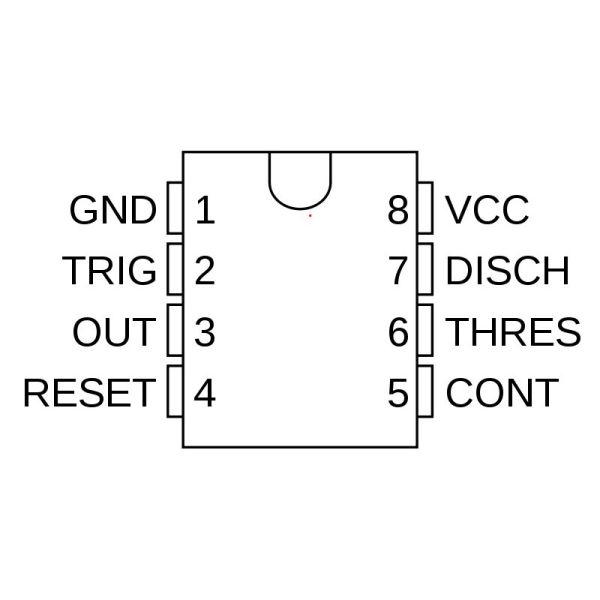

Мікросхема таймер NE555P DIP8 1шт

Мікросхема NE555 в корпусі PDIP-8 – універсальний таймер призначений для формування (генерування) одиночних або повторюваних імпульсів зі стабільними характеристиками в часі. Мікросхема таймера NE555 широко застосовується в технологіях побудови реле часу, генераторів, модуляторів, порогових пристроїв та інших функціональних вузлів електронної техніки.

Режими включення

Моностабільний - при подачі сигналу на вхід нашої мікросхеми, вона включається, генерує вихідний імпульс заданої довжини і вимикається, чекаючи вхідного імпульсу. Важливо, що після включення мікросхема не реагуватиме на нові сигнали. Довжину імпульсу можна розрахувати за формулою t = 1.1 * R * C. Меж по тривалості імпульсів немає - як за мінімальною, так і по максимальній тривалості. Є деякі практичні обмеження, які можна обійти, але варто задуматися над тим, чи потрібно це і чи не простіше вибрати інше рішення. Отже, мінімальні значення, встановлені практично для R становлять 10кОм, а для С - 95пФ. Можна і менше, але при цьому схема почне поглинати багато електрики.

Нестабільний - в цьому режимі все досить таки просто. Управляти таймером не потрібно. Він все зробить сам - спершу включиться, почекає час t1, потім вимкнеться, почекає час t2 і почне все заново. На виході у нас вийде паркан з високих та низьких станів. Частота з якою буде коливатися залежить від параметрів величин R1, R2 і C і визначається вона за формулою F = 1,44 / ((R1 + R2) C). Протягом часу t1 = 0.693 (R1 + R2) C на виході буде високий рівень, а протягом часу 2 = 0.693R2C - низький.

Бістабільний - в даному режимі мікросхема NE555 використовується як вимикач. Натиснув одну кнопку - вихід ввімкнувся, натиснув іншу - вимкнувся.

Характеристики:

• Маркування: NE555P
• Тип логіки: TTL
• Тип корпусу: DIP-8
• Напруга живлення: 4.5-15 В
• Струм споживання: 3 мА (5В)
• Вихід низ. / вис. рівень: 0.3 / 3.3В при Vcc = 5В
• Макс. вихідний струм: 100 мА
• Тривалість фронту: 100 нс
• Робоча температура: 0 .. +70 °С

Посилання:

• Даташит
