Мікросхема MAX7219 драйвер світлодіодних індикаторів

код: SKV308

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

35 грн

Оптові ціни:
від 5 шт.	33 грн
від 10 шт.	30 грн

очікується

Повідомити

	4
	голосувати

Опис
Відгуки (5)
Поставити запитання

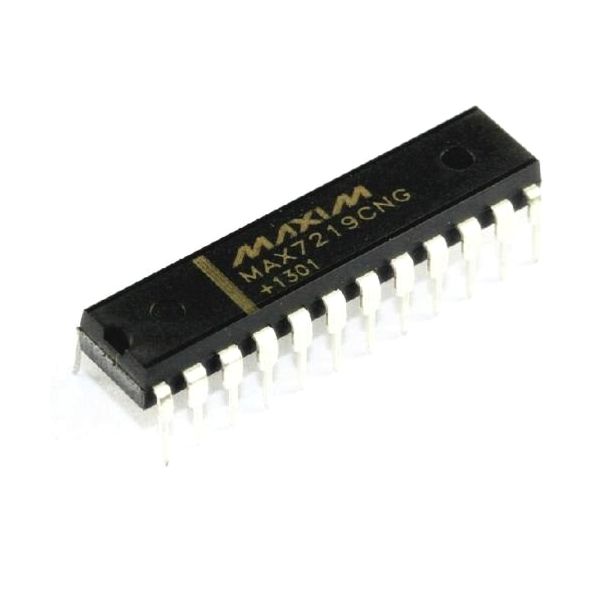

Мікросхема MAX7219 - драйвер в DIP-корпусі, застосовується для управління 7-сегментними індикаторами або світлодіодними матрицями (із загальним катодом), світлодіодними лінійками або просто окремими світлодіодами. Максимум можна підключити по 64 світлодіода або, відповідно, по вісім семисегментних індикаторів.

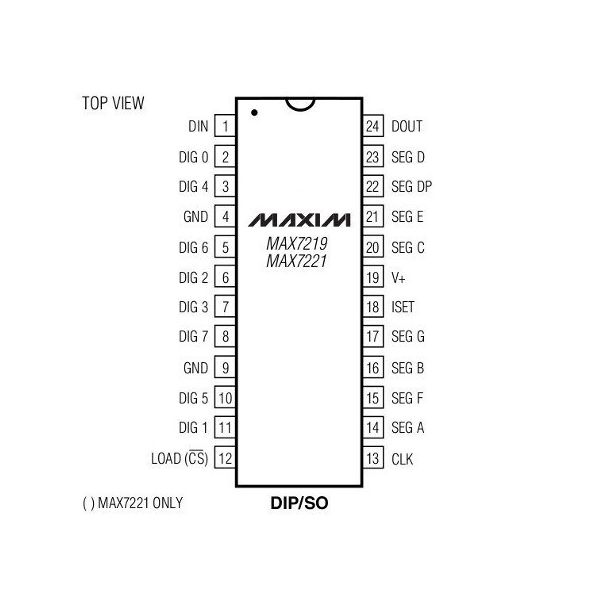

Драйвер управляється по інтерфейсу SPI (режим 0), підтримуючи частоту роботи інтерфейсу до 10 МГц. Мікросхема MAX7219 має три лінії, за якими здійснюється передача в послідовному коді необхідної інформації. Лінія DIN використовується для інформаційного сигналу, CLK - тактового, а LOAD - дозволяє приймати дані. Є ще одна лінія DOUT, використовувати яку можна як вихід даних при послідовному з'єднанні декількох мікросхем.

Характеристики:

Напруга живлення: 4.0 - 5.5 В
Мінімальний струм без індикації: 150 мкА
Частота оновлення: 500-1300 Гц
Макс.струм одного сегмента: 45 мА

Посилання:

Відгуки покупців про Микросхема MAX7219 драйвер светодиодных индикаторов

Мокряков Сергій (29.11.2021)

Дякую магазину за чесне і порядне ставлення. Замовляв ці чіпи у великій кількості, але трапилась бракована партія, більше половини не працювали.

Така ситуація може бути з кожним, тут головне, що я вчасно і без жодних проблем отримав заміну.

Наразі все працює без жодних проблем.

Відповісти

admin (29.11.2021)

Дякуємо за розуміння!

Відповісти

Коваленко Сергей Иванович (05.06.2021)

Спасибо магазину за качественную работу. За цену - отдельное огромное спасибо.

Відповісти

Денис (15.03.2021)

Использовал с семисегментными индикаторами
Плюсы:
– данные можно отправлять сразу в виде требуемой цифры, то есть 0x07 для отображения числа 7 вместо возни с преобразованием
– достаточная частота ШИМ, мерцания не видел ни я, ни камера
– можно управлять уровнем яркости
– можно соединить несколько микросхем последовательно

Минусы:
– до 40мА на вывод

Відповісти

Oleksandr (28.10.2021)

40 мА на вывод, так это ж с головой хватает даже на довольно таки мощный сегмент.
