2.2 TFT LCD Screen модуль

код: ASC135

Архівний товар, який більше не продається у нашому магазині

	8

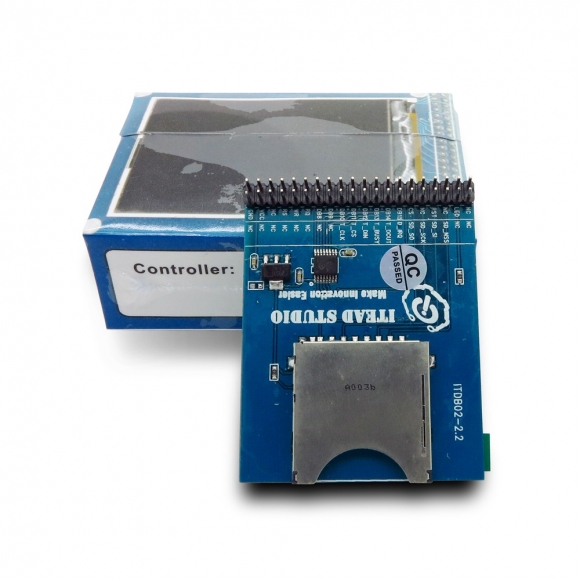

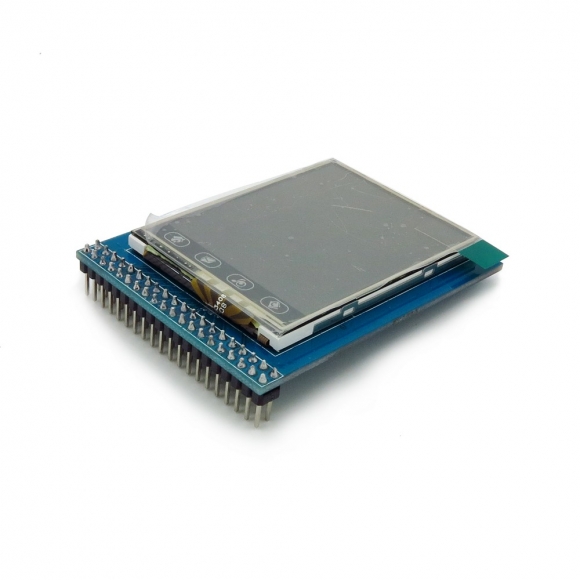

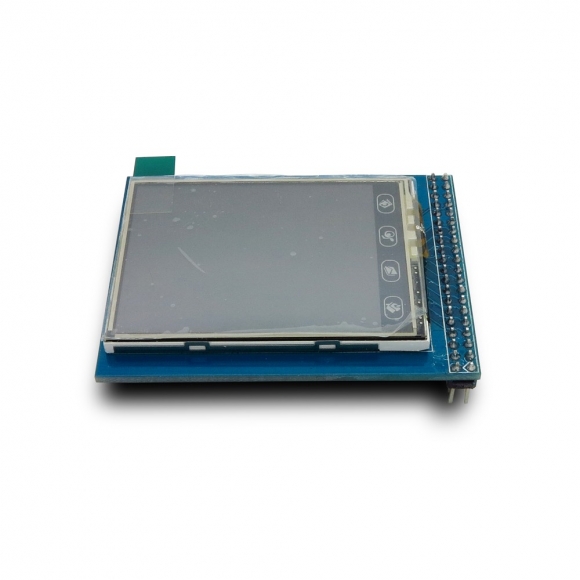

ITDB02-2.2 модуль представляет из себя TFT LCD экран с диагональю 2.2 дюйма с 65 тыс. цветов и разрешением 176х220 точек. Контроллер модуля построен на чипе HX8340-B(T), поддерживает 8-битный интерфейс данных с 4х проводным интерфейсом управления. Так же модуль поддерживает тачскрин и разъем для SD карт. Поддерживает библиотеку UTFT .

Для удобного подключения модуля к плате Arduino рекомендуем воспользоваться платой-переходником.
Размеры: 65х50 мм
Ссылки:
Пример программы
Даташит на HX8340-B_T
Даташит на модуль
Схема модуля
библиотека Arduino UTFT
touch библиотека
Tiny FAT библиотека для работы с SD картой
Отображение кириллицы

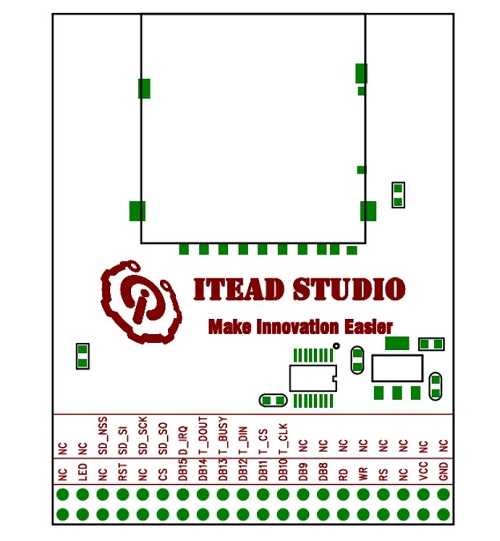

Вывод	^Тип*	Описание
GND	G	Земля
VCC	P	5В питание
NC	-	Не подключен
RS	I	Переключатель данные/команды
WR	I	Сигнал записи активен, активный низкий
RD	I	Сигнал чтения активен, активный низкий
DB8	I	Шина данных
DB9	I	Шина данных
DB10	I	Шина данных
DB11	I	Шина данных
DB12	I	Шина данных
DB13	I	Шина данных
DB14	I	Шина данных
DB15	I	Шина данных
CS	I	Chip Selection,активный низкий
NC	-	Не подключен
LED	P	Подсветка
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
NC	-	Не подключен
T_CLK	I	Тачскрин клок
T_CS	I	Тачскрин CS
T_DIN	I	Тачскрин вход данных
T_BUSY	O	Тачскрин статус
T_DOUT	O	Тачскрин выход данных
T_IRQ	O	Тачскрин прерывание
SD_SO	O	SD MISO
SD_SCK	I	SD SCK
SD_SI	I	SD MOSI
SD_NSS	I	SD NSS
NC	-	Не подключен
NC	-	Не подключен

Для использования библиотеки UTouch с этим модулем укажите следующие калибровочные данные в файле UTouchCD.h
#define CAL_X 0x4000BFFFUL
#define CAL_Y 0x4000BFFFUL
#define CAL_S 0x000AF0DBUL
или выполните скетч UTouch_Calibration из примеров поставляеемых с библиотекой, для собственной калибровки тачскрина
