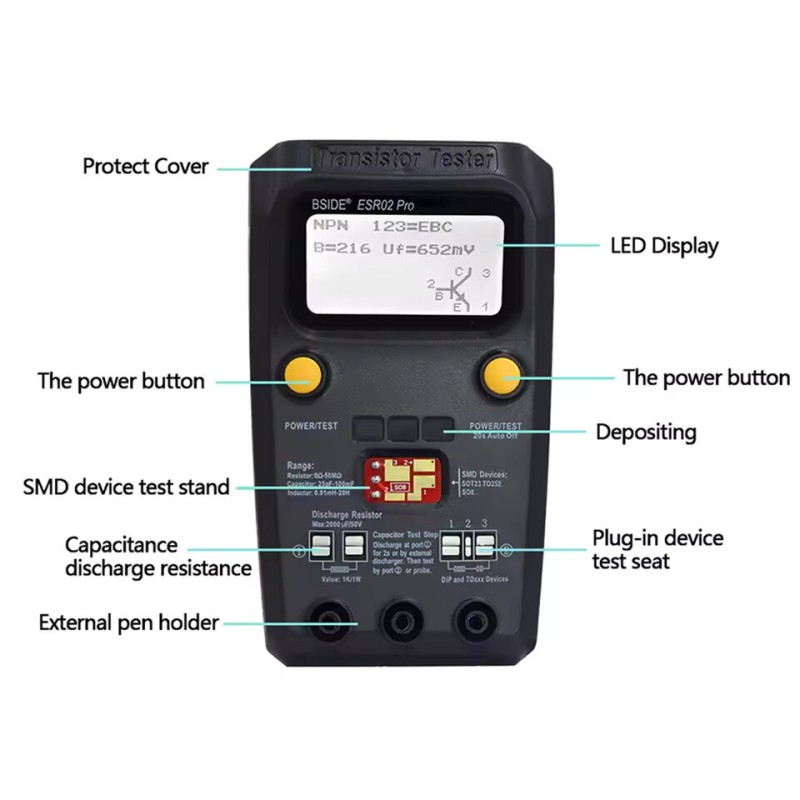

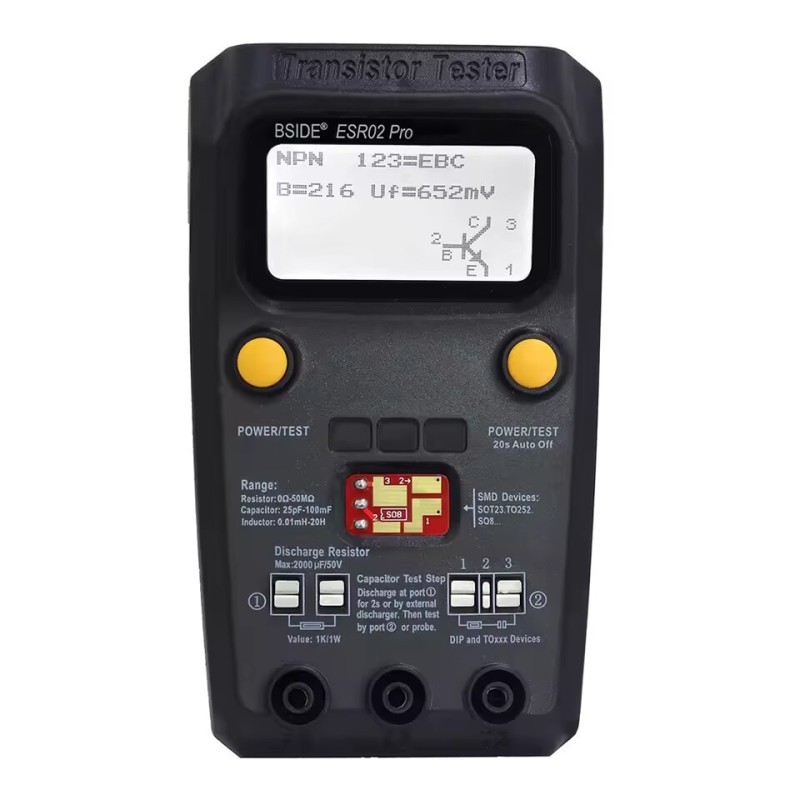

BSIDE Тестер електронних компонентів ESR02 PRO

BSIDE Тестер електронних компонентів ESR02 PRO необхідний інструмент для радіоаматорів, конструкторів і інженерів, що займаються розробкою, діагностикою та обслуговуванням електронного обладнання. Може визначити тип пристрою, полярність штифта, вихідна напруга HFE, напруга клапана, ємність з'єднання FET, яка вимірює ємність і опір.

Особливості:

• Автоматичне відключення екрану

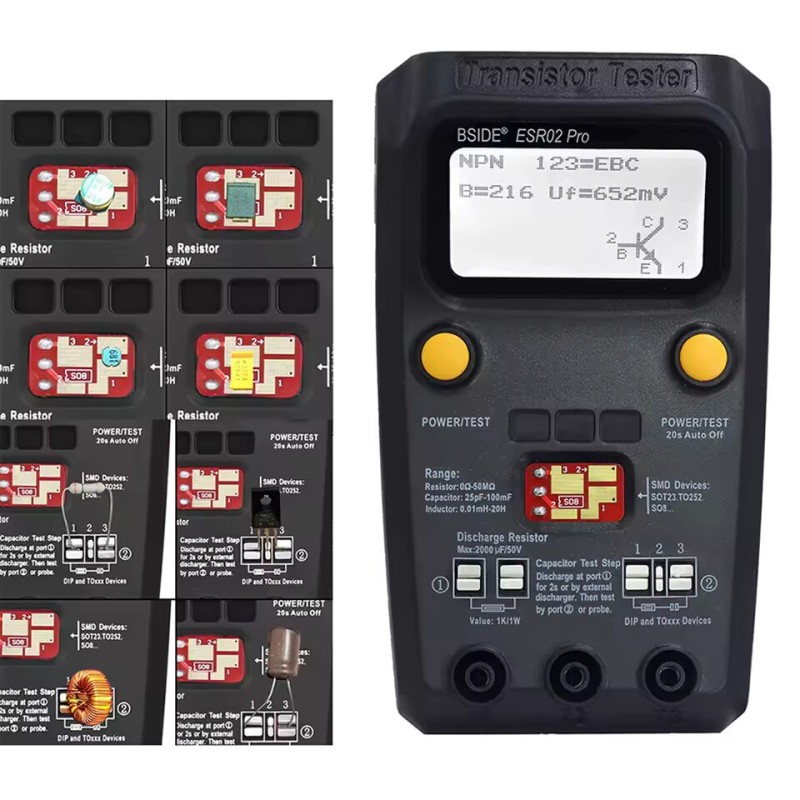

• Автоматичне визначення N-P-N і P-N-P біполярних транзисторів, N і P канальних MOSFET транзисторів, JFET транзисторів, діодів, подвійних діодів, тиристорів і сімісторів.
• Автоматичне визначення розташування виводів елемента.
• Вимірювання коефіцієнта посилення і порогової напруги база-емітер біполярного транзистора.
• Транзистори Дарлінгтона ідентифікуються по пороговій напрузі і коефіцієнту посилення.
• Виявлення захисного діода в біполярних і MOSFET транзисторах.
• Вимірювання порогової напруги затвора і величини ємності затвора MOSFET.
• Вимірювання одного або двох резисторів із зображенням символу резистора і точністю до 4 десяткових цифр. Всі символи пронумеровані відповідно номерам щупів Тестера (1-2-3).
• ESR конденсатора вимірюється з дозволом 0.01 Ом для конденсаторів ємністю понад 20 мкФ і відображається числом з двома значущими десятковими цифрами.
• Світлодіоди (LED) визначається як діоди з прямою напругою вище, ніж у звичайного діода. Два світлодіоди в одному 3-х вивідному корпусі також визначаються, як два діода.
• Стабілітрони можуть бути визначені, якщо їх зворотня напруга пробою нижче 4,5 В. Вони відображаються, як два діода, і можуть бути ідентифіковані, як стабілітрони, тільки по напрузі. Номери висновків, відповідні символу діода, в цьому випадку, ідентичні.
• Вимірювання величини ємності одиночного діода в зворотньому напрямку. Біполярний транзистір може також бути проаналізований, якщо підключити базу і колектор або базу і емітер.
• Одним виміром можна визначити призначення висновків випрямного моста.
• Час тестування більшості елементів складає приблизно 2 секунди. Вимірювання ємності або індуктивності можуть збільшити час тестування.

Характеристика:

• Резистор: 0-50 МОм, дозвіл: 0,01 Ом
• Конденсатор: 25pF-100mF, дозвіл: 1 pF
• Індуктивність: 0,01 mH-20H дозвіл: 0.01 mH
• ESR конденсатора: 2uF-50mF дозвіл 0,01 Ом

Запобіжні заходи:

• Перед тестуванням конденсатора обов'язково розрядити його, інакше він може пошкодити прилад.

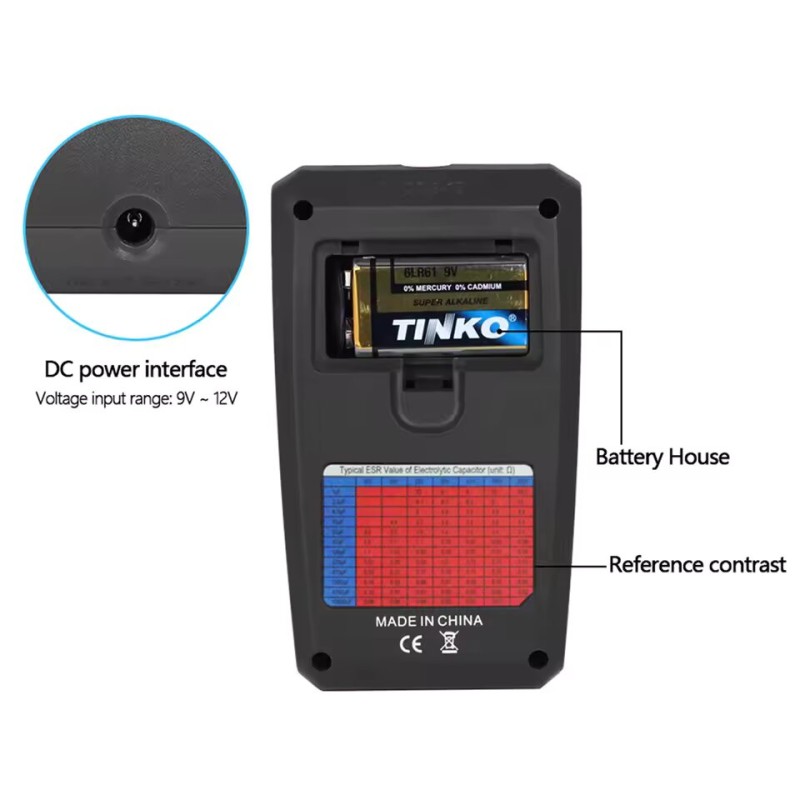

• При використанні адаптера використовуйте адаптер з напругою 9-12 В постійного струму (включаючи 9 В, 12 В).
• Пристрій не буде заряджати акумулятор, коли потужність акумулятора менше 6 в, будь ласка, замініть акумулятор.
• Коли конденсатор розряджений, він може бути розряджений без включення живлення.
