Герметичний датчик тиску (повітря та рідини) MS5803-14BA від Sparkfun

Датчик тиску MS5803-14BA - датчик тиску високої роздільної здатності з інтерфейсом I2C та SPI. Цей датчик тиску MEMS вимірює абсолютний тиск повітря чи рідини навколо нього. Залежно від того, як Ви інтерпретуєте дані, Ви можете визначити висоту, глибину води або вирішувати будь-які інші завдання, які потребують точного зчитування тиску. Унікальністю MS5803-14BA є гелева мембрана та антимагнітна кришка з нержавіючої сталі, яка захищає від тиску води тиском до 30 бар.

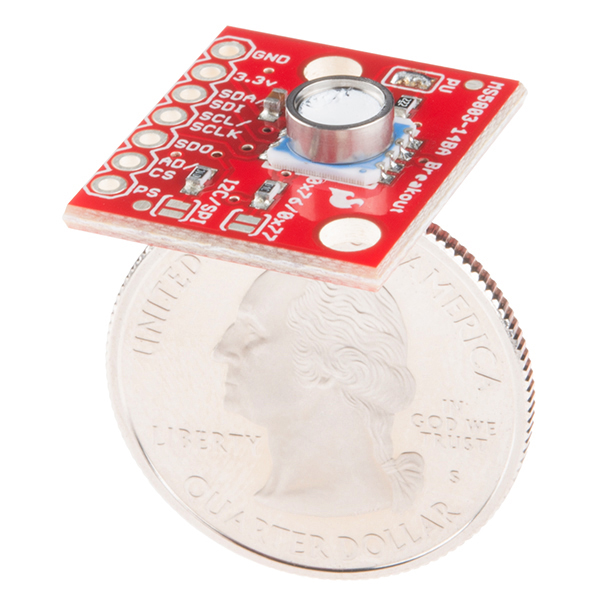

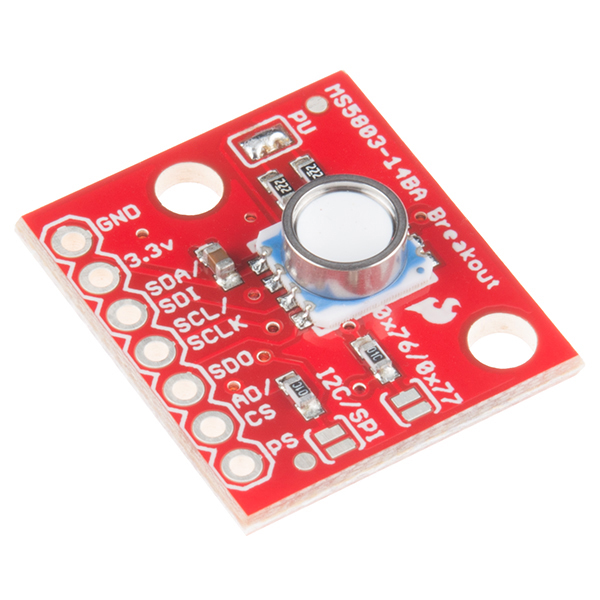

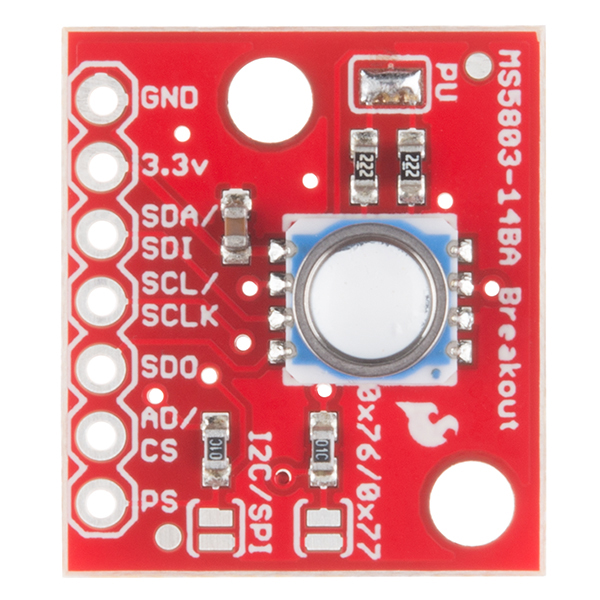

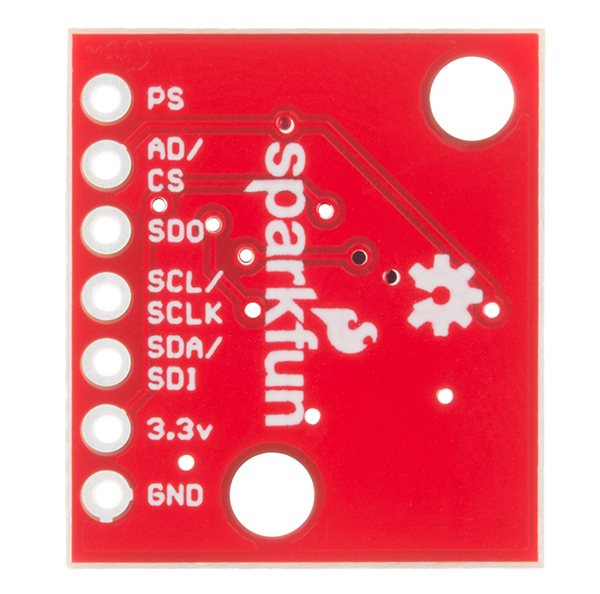

На платі виведені всі необхідні контакти, включаючи GND та 3,3 В для живлення, SDA/SDI та SCL/SCLK для інтерфейсу I2C, а також SD0, AD/CS та PS для інтерфейсу SPI. MS5803-14BA Breakout має діапазон роздільної здатності 1/0,6/0,4/0,3/0,2 мбар. Майте на увазі, що для перемикання між інтерфейсами I2C і SPI потрібно запаяти перемичку між контактними майданчиками, зверніться до посібника з підключення (див. посилання нижче для отримання додаткової інформації).

Увага! Хоча мікросхема здатна виводити дані через I2C та SPI, бібліотека та приклад Arduino були записані тільки для виведення через I2C! Вам потрібно змінити перемички на платі для режиму SPI, видаливши припій з контактних майданчиків резисторів, що підтягують, і закривши дві інші перемички. Крім того, Вам потрібно написати або знайти альтернативну бібліотеку для зв'язку з MS5803 у режимі SPI, якщо ви плануєте використовувати це з Arduino.

Характеристики:

• Робоча напруга: від 1,8 до 3,6 В
• Піковий струм живлення: 1,4 мА
• Робочий діапазон вимірюваного тиску: - від 0 до 14 бар
• Роздільна здатність: 1/0,6/0,4/0,3/0,2 мбар
• Інтерфейс: I2C та SPI
• Захист датчика: гель
• Код виробника: SEN-12909

Посилання:

• Схема
• Файли
• Керівництво по підключенню
• Технічний паспорт (MS5803-14BA)
• GitHub (файли дизайна та приклад кода)
• GitHub (бібліотека)
