Шилд W5100 ethernet shield

код: ASC182

Додаткові категорії товару: Контролери Arduino (Китай)
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: SD card   Ethernet

464 грн

в наявності



Купити в один клік

39
голосувати
Знайшли дешевше?
  • Шилд W5100 ethernet shield
  • Шилд W5100 ethernet shield
  • Шилд W5100 ethernet shield
  • Шилд W5100 ethernet shield
  • Шилд W5100 ethernet shield
  • Шилд W5100 ethernet shield
  • Шилд W5100 ethernet shield
  • Опис
  • Відгуки (75)
  • Задати питання

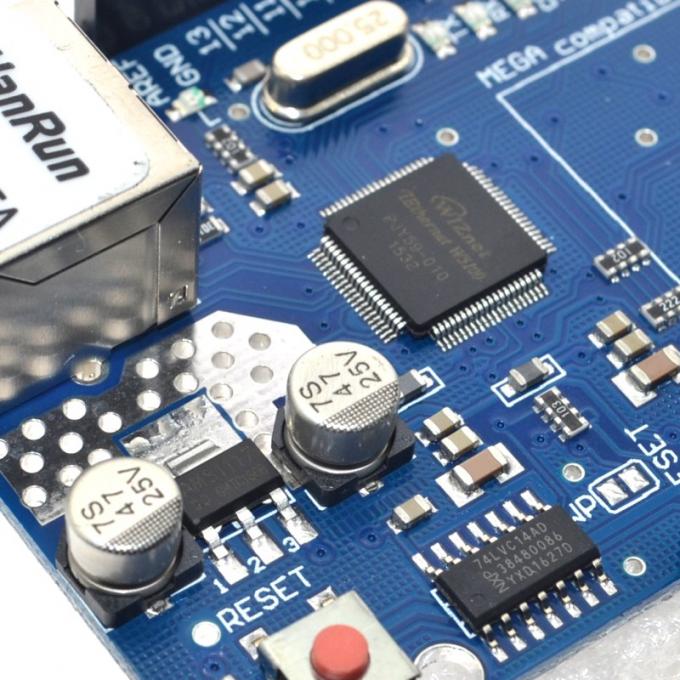

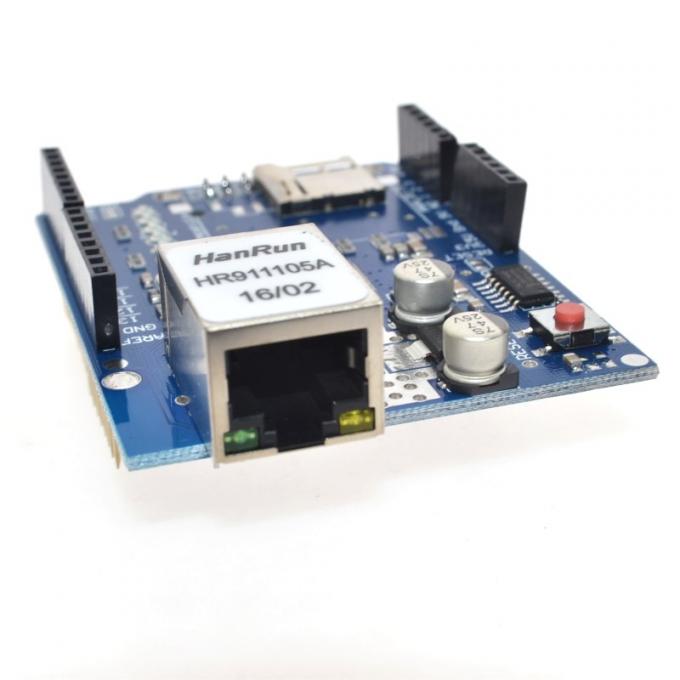

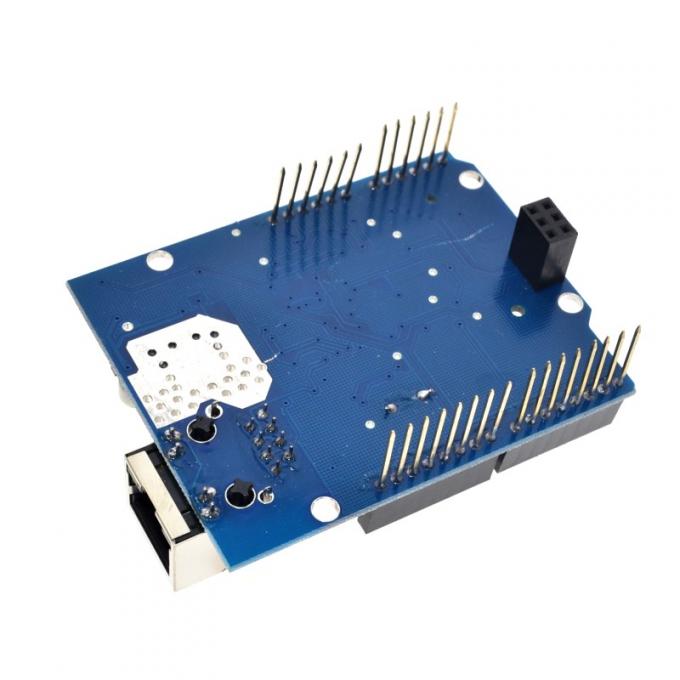

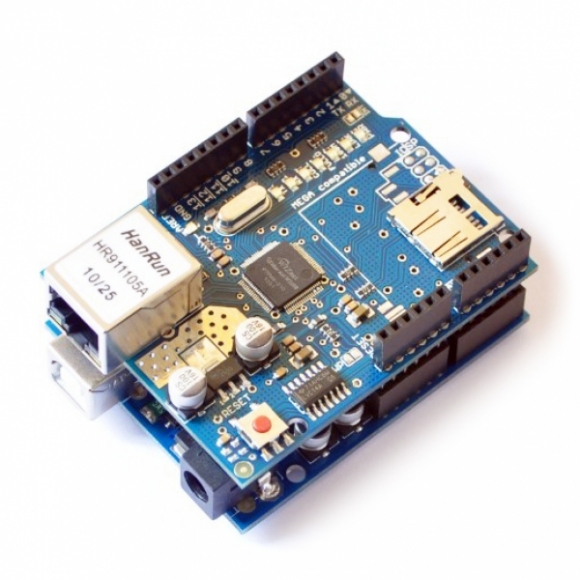

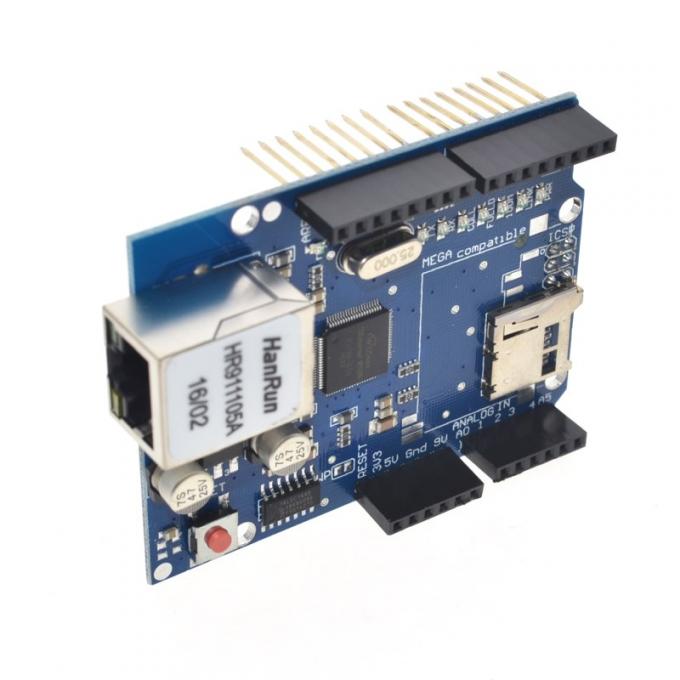

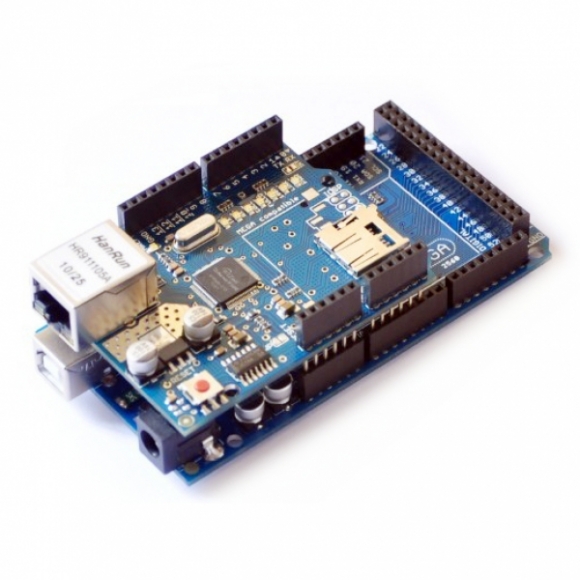

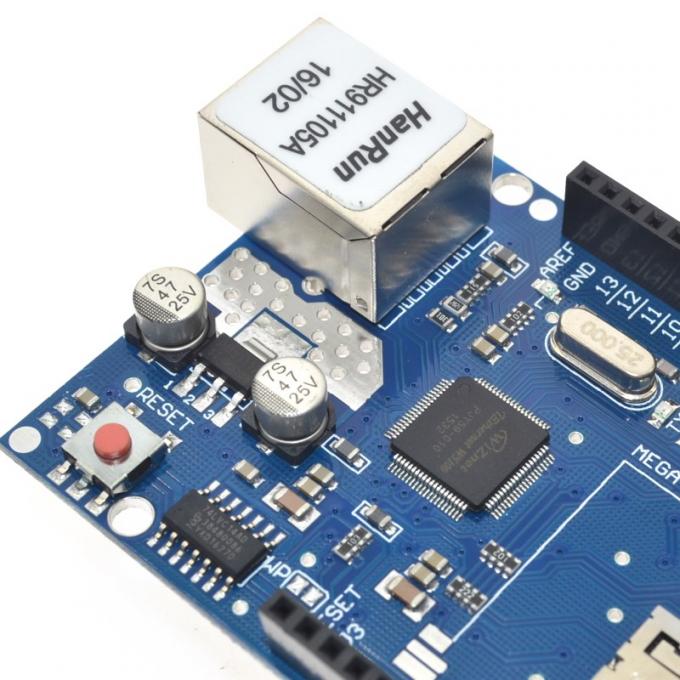

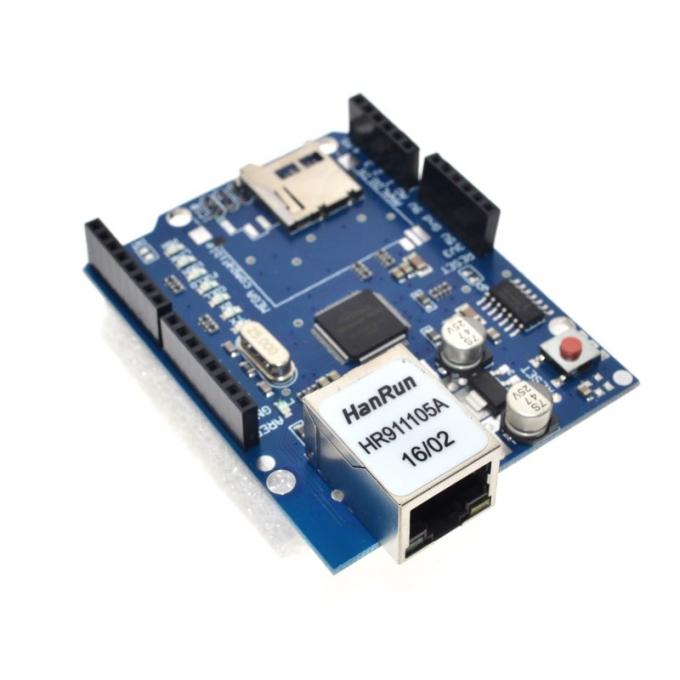

Репліка оригінального ethernet шилд на базі чіпа Wiznet W5100. Дозволяє підключити вашу плату Ардуіно до локальної мережі або Інтернет, використовуючи стандартну ардуінівскую библиотеку Ethernet. Також на платі розміщений роз'єм microSD.

Шилд впевнено працює з 10/100 Мбіт Ethernet, але не гарантується його робота з деякими 1000 Мбіт роутерами.

Посилання:

Відгуки покупців про W5100 ethernet shield

Антон (15.02.2022)

C arduino uno r3 совместима после доработки напильником)
Ножки светодиодов и разъема RG45 на шилде закорачиваются об разъем USB uno, решил укоротить, откусил мелкими бокорезами, теперь пластиковая часть разъема на нижней стороне шилда ограничивает касание.

Відповісти

Олег (31.05.2021)

в одной локальной сети добавил втору точно такую же сборку arduino MEGA + W5100, при этом новая сетевая карта постоянно отваливается. Как я понял, проблема с одинаковыми мак адресами. Пытался поменять мак адрес, но он похоже не меняется.
byte mac[] = {
0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xAD
};
...
Ethernet.begin(mac);
На упаковке (правда я точно не помню), но мак адреса не было.
1) Подскажите пож. какой мак адресы можно поставить и как корректно поменять
2) Работает ли СД карточка одновременно с сетевой. Пока не удалось запустить, или то или другое работает а вместе никак

Відповісти

admin (04.06.2021)

MAC адрес указывается при инициализации библиотеки контроллера.
Так как и сетевой контроллер и SD-карта памяти работают с одним SPI интерфейсом то их одновременная работа невозможна..

Відповісти

KiborG (20.04.2021)

Странно-непонятная штука: ладно что с микротиком который "под ногами" не видит линка... допустим проблема со всем известными резисторными сборками.
Через этот шилд подключаю LCD дисплей (D4-D7 на аналоговые пины потому что они у меня свободные у меня) а RS и E контакты дисплея соединяю с цифровыми D7-D6 на шилде.
Так же к этому же шилду подключаю DHT22 (на пин D2) и ещё датчик наличие 220В на пин D5.
По итогу: дисплей не инициируется (если и инициируется то всякие кракозяблы рисует), температура и влажность non.
Если взять плату МЕГА256 и инициацию дисплея и DHT22 повесить на ножки "за пределами шилда" - то всё1 работает без проблем.
Вывод - шилд хоть по описанию и должен задействовать ТОЛЬКО D4, D10-D13 ножки ардуины - но вот что-то не очень на это похоже.... Наверно лучше взял бы не в виде шиилда а что-то отдельное, было бы и по дешевле (особенно учитывая что мне картридер не нужен по факту)

Відповісти

Олег (29.03.2021)

Здравствуйте.
Подскажите пожалуйста, поддреживает ли данный модуль режим питание по сети - PoE ?

Відповісти

admin (30.03.2021)

Не поддерживает...

Відповісти

Дмитрий (22.03.2021)

Купил этот шилд, воткнул в Uno, и подключил "Датчик вологості та температури DHT21/AM2301A код: DAT198". Залил прошивку Zabbuino https://github.com/zbx-sadman/zabbuino
Теперь вижу график температуры в серверной в Zabbix и предупреждение на почту при перегреве. Работает уже десятый месяц, за это время зависал пару раз, думаю из-за того, что подключен без ИБП.
При сборке паяльник не использовал, просто воткнул контакты датчика в шилд, и прикрутил это все на картонку. Всем админам очень рекомендую.

Відповісти

Виктор (06.08.2020)

Все работает. Наличие на складе. Качественно. Дружелюбній персонал

Відповісти

Нарепеха Євген (29.05.2020)

Шилд працює відмінно, після перепайки збірки резисторів 510 на 51 Ом. Без такої доробки - не конектиться з роутером.
Є побажання, щоб продавець повідомляв при продажі шилда про необхідність доробки, бо на усунення несправності витрачається багато часу, та і не кожному це під силу.

Відповісти

Онищенко Богдан (29.03.2020)

Все работает, замечаний нет. Стоит отметить, что USB разъем Arduino UNO мешает вставить шилд до упора. Пластмассовые ножки сетевого гнезда не допускают короткого замыкания светодиодов на корпус USB.

Відповісти

Артем (30.05.2019)

Шильд рабочий , всем доволен , пока тестирую, здесь есть описание на руском на новую библиотеку Ethernet https://drive.google.com/drive/folders/141nRCRjRtbD_9mNSePySyDEwrgglfcc9?usp=sharing

Відповісти

Кандур Сергей Анатольевич (03.10.2018)

Шилд работает нормально, использую его для контроля работоспособности и при необходимости перезагрузки 3g интернета на даче для охранной системы и видеорегистратора.
Немного греется процессор. Доставка на следующий день. Приятно с Вами работать.

Відповісти

Александр (18.08.2018)

Шилд нормальный, тестирую как mqtt_client, проблем нет соединение держит без разрывов.
Заметил, что если в конфиг. роутера внести привязку MAC-адреса к IP, то шилд отказывается работать и зависает, но если IP получать случайный или задавать вручную в скетче, то всё работает норм. Возможно косяк библиотеки))

Відповісти

Мороз Игорь (23.03.2018)

Покупал Ethernet-shild для "ардуинки". Персонал вежливый и компетентный, упаковка отличная, все подключил - работает. Большое спасибо!

Відповісти

Жихарєв Юрий (07.12.2017)

Продали шилд з 511SMC резистором!!!!
Якщо погуглити "W5100 problem" то сама поширена проблема з китайськими клонами то 511 набір резисторів замість 510-го (510 -51Ом, 511 -510 Ом в10 разів більше від номіналу)
Ви не розбираєте шо продаєте!!!!
https://www.youtube.com/watch?v=e-GuayY6ga0

Відповісти

admin (08.12.2017)

Этот номинал резистора установлен не просто так. При установке резисторов в 51Ом микросхема W5100 начинает сильно греться и возрастает потребляемый ею ток. Резисторы 510Ом частично решают эту проблему при сохранении работоспособности модуля. Если Вас не устраивает номинал этих резисторов мы Вам можем перепаять на требуемый номинал.

Відповісти

Віталій (08.06.2017)

W5100 Ethernet шилд поміняли на W5100 Ethernet шилд от Robotdyn.
Спасибо Админу!
Все заработало.
+ надо использовать для подключения ардуино с W5100 Ethernet шилд отдельный источник питания. От USB не вытягивает.

Відповісти

Віталій (06.06.2017)

Питання адміну.
Купив сій шилд. Да, по даташиту шестинога там 511.
Проблема з підключенням до TP Link все ж таки виникла.
Шилд не підключається взагалі. При заливі стандартного скетча Лінковка не мигає, RX , TX також. Світиться лише один світлодіод живлення плати.

Хочу поміняти на W5100 Ethernet шилд от Robotdyn для усунення моєї проблеми. Можливо з ним підключення до мого роутера TP Link відбудеться?
Заміну у Вас зробити можна?
Прошу повідомте. Можу під''їхати у зручний час.

Відповісти

admin (06.06.2017)

Подъезжайте. Разберемся.

Відповісти

Богдан Мисан (06.04.2017)

з 7 плат які я замовляв в 2 був закорочений rst на gnd в розємі icsp, повіксилося прогрівом з флюсом

Відповісти

ilyasan (27.02.2017)

Долго ломал голову почему шилд не работает на Длинковских свичах ( пеербрал кучу ) и работает на нонем тпом коммутаторе. Оказалось все дело в сборке резиторной ( мелкая такая шестиногая ) что припаяна прямо за спинкой RJ45.
Сборщики традиционно путают сборки с номерами 510 и 511. Это разница в сопротивлении на порядок.
У меня стоит 511 нужно 510
Лезть жалом от 100 ваттного паяльника не советуют. Понесу на космодром.
http://focuswitharduino.blogspot.com/2016/02/ethernet-shield-w5100.html

Відповісти

admin (01.03.2017)

К сожалению такое на некоторых партиях шилдов бывает...

Відповісти

ilyasan (28.03.2017)

Не нашлось сборки 510. За сто гривасиков вставили отдельные резисторы по 50 ом. Шилд взлетел и сейчас хватает любые Ethernet порты.
Попытка законнектить максимально возможное кол-во клиентов показало что силушки шилда хватает на 2 от силы. Потом глючит, игнорирует андроиды и оставляет браузер ПК в приоритете.
Как ВЭБ - многогранный и шустрый стоит рассматривать этот шилд в самую последнюю очередь. Думаю о "малинке" или "апельсине".

Відповісти

Сергей (13.04.2017)

На коммутаторе CISCO за 800 баксов выгорел порт на линии этого шилда. На коротком шнурке с 510 Ом сборкой работает еще более менее. На производстве с длинными проводами в условиях регулярных помех стабильно вешается. С бубном долго плясал, пока обратил на сопротивление внимание. Еще не хило греется сам кристалл при таких условиях работы.

Відповісти

Валера (27.02.2017)

На вопросы о качестве платы и из какой она "партии" ответа так и не дождался, видимо "модерация" комментариев тут занимает больше чем 2-3... месяцагода, так что с горяча заказал плату и она оказалась 1 в 1 как моя с алиэкспресса, тоесть с маскимальным букетом проблем:
-отсуствие важного элемента на плате
-не те резисторы впаяны
-не работает
а жаль, а оригинал пускай сами итальянцы покупают за такие деньги.

Відповісти

admin (27.02.2017)

Это плата не оригинальная. На оригинальной плате таких проблем нет.

Відповісти

Шастин И (24.02.2017)

Отлично работает ( правда еще не разбирался как на файлы что лежать на SD карте ссылаться )

Насчет оперативности магазина хочу сказать.
Есть два понятия Услуга и Сервис.
Услуга периодична Сервис постоянен.

Так вот: Это Сервис с большой буквы. Спасибо.

Відповісти

Потапов Сергей (20.02.2017)

В шилде 511 сборка резисторов(510 Ом). по даташиту должно быть 49 Ом. Поэтому не работает с моим роутером TP Link. У вас можно заказать плату с нормальной сборкой, или хотя бы сборку на 51 Ом, сам перепаяю.

Відповісти

admin (27.02.2017)

На всех клонах установлены резисторы 510Ом, что не мешает им нормально работать.

Відповісти

Богдан Мисан (06.04.2017)

На всіх шилдах збірки 511, всі девайси працюють з світчами HP, Mikrotik, D-link

Відповісти

Сергей (13.04.2017)

Не на всех, а через раз.

Відповісти

Алексей (13.02.2017)

Нормальная реплика, да резисторы желательно перепаять, и проверить как напаяна микросхема есть на некоторых замыкания на контактах стоить перед работой проверить.

Магазин работает четко.вечером отставил заявку, утром перезвонили и отправили.

Відповісти

Сплавский Юрий Валентинович (12.02.2017)

Очень порадовала оперативность сотрудников магазина!Качеством товара и доставкой доволен!Заказал утром, на следующий вечер уже все доставлено)))Спасибо!

Відповісти

Игорь (27.01.2017)

Купил этот шилд. Работает почти без замечаний. Но проблема есть. Она описана тут: http://forum.iobroker.net/viewtopic.php?f=33&t=1609
На моем шилде именно эта 511 сборка. В итоге один раз из 10 он не может соединиться с роутером при старте.

Відповісти

Валерий (03.01.2017)

Работает без замечаний.
PS Спасибо за быстрое выполнение заказов!!!
Держите марку!

Відповісти

Олексій (06.10.2016)

Спочатку перелякався, так як не знав де взяти MAC адресу. Але на офіційному сайті Arduino вказали що MAC можна прописати яку завгодно, аби не було конфліктів в мережі. То ж закинув програму з прикладу WebServer і запрацювало)

Відповісти

Евгений Марсель (27.09.2016)

На днях купил шилд всунул в ардуино мега 2560 ВОБЩЕ НЕ пингуется горит только одна лампочка PWR и ни какой реакции.И греется сама микросхема

Відповісти

admin (03.10.2016)

Здравствуйте. Не понятно только, почему вы сюда пишите. Вероятно, плата бракованная - но для этого и дается гарантия. Пишите нам на указанный в шапке сайте имейл, укажите когда вы покупали шилд и номер заказа - мы с вами свяжемся и решим эту проблему.

Відповісти

Дмитрий (22.06.2016)

Вопрос. Монитор порта показывает IP сервера, но IP не пингуется и зайти по этому IP на сервер не получается. В чем может быть причина. Скетч использовался стандартный WebServer.

Відповісти

admin (23.06.2016)

Если проблема в шилде - обязательно Вам его заменим.

Відповісти

Сергей (24.06.2016)

Аналогичная ситуация. Чтение- запись на SD идёт нормально. А ethernet не идёт. Ни один из залитых скетчей не откликается. КЗ на дорожках вроде нет.

Відповісти

admin (29.06.2016)

Если причина в шилде - мы Вам его заменим.
Спасибо за понимание.

Відповісти

Сергей (29.06.2016)

Проблема решилась. Может кому поможет. Чтобы увидеть шилд в локалке - третья цифра в ip шилда должна быть как у компа, с которого пингуем. Если у компа 192.168.0.ххх, то у шилда 192.168.0.ууу. У компа 192.168.1.ххх- у шилда 192.168.1.ууу

Відповісти

Андрей (31.05.2016)

Есть ли у данных плат такая проблема http://simulatorsolutions.com.au/small-part-big-problems/ ?
Если есть , она както решается у Вас?

Відповісти

admin (31.05.2016)

К сожалению данная проблема встречается у некоторых партий шилдов. Вместо супервизора питания можно поставить подтягивающий резистор.

Відповісти

юрій (18.05.2016)

плата робоча! дякую!

Відповісти

Александр (06.05.2016)

Приятно сотрудничать, продолжаем работать

Відповісти

Андрей (16.04.2016)

Его можно будет подключить к Arduino Nano V3.0 (клон)? Если да, то когда он появится в продаже?

Відповісти

Лункан Сергей Александрович (20.03.2016)

Отличный шилд, заработал с первого включения. Доставка без задержек. Спасибо!

Відповісти

Сергей (14.03.2016)

Клон есть клон. Жаль что не продают оригиналы. Работает без особых замечаний. Одно что тут конкретный ширпотреб так это выводы разъемов для соединения с платами. Качество плохое и припаяны криво. Пришлось все выпаивать и ставить другие. В остальном замечаний нет.

Відповісти

admin (15.03.2016)

Перед следующим заказом свяжитесь с нами по почте - мы компенсируем Вам созданные неудобства.

Відповісти

Григорий (12.03.2016)

что делать если на плате спаяны не пины которые показаны на картинки
?

Відповісти

admin (14.03.2016)

Напишите нам на почту что именно с шилдом не так - разберемся.

Відповісти

Ігор Яценко (21.02.2016)

Работает нормально, однако при покупке был небольшой брак, из-за большого количества пайки замкнулись несколько цифровых выводов, и уна не работала. На канторе все исправили по первому обращению. Теперь когда я покупаю платы смотрю на пайку.

Відповісти

Лещенко Роман Владимирович (03.11.2015)

Брал этот шилд вместе с клоном Arduino Uno Rev.3. Возникла небольшая проблема с тем, что шилд не хотел работать с моим 1гб свитчом, но ребята из магазина помогли советом быстро и оперативно. Доволен скоростью, помощью и качеством!

Відповісти

Артем (27.10.2016)

А подскажите пожалуйста как решилась проблема, у меня плата не работает со свитчами (пробовал несколько). Importcars@ukr.net

Відповісти

admin (28.10.2016)

Плата работает только с 100М свитчами и роутерами.

Відповісти

Василий Андреевч (19.09.2015)

Работает как в качестве сервера так и в качестве клиента, Один минус корпус USB разъема и ETHERNET находятся друг над другом, когда соединяешь контакты (место пайки) eternet разъема касаются USB что приводит к выходу из строя данного устройства, иногда даже контроллера (ардуины).

Технический совет:
при соединении контроллера и данного шилдта засунуть жесткую изоляционную прокладку между USB разъемом контроллера и шилдтом или не прижимать до конца шилдт и постоянно контроллировать зазор между платами.

Відповісти

Игорь (17.08.2015)

А для arduino Leonardo шилд подходит?

Відповісти

admin (19.08.2015)

Да, подходит.

Відповісти

Сергей (30.07.2015)

поменяйте чел который вам отзывы пишет плз

а то приятный магазин, отлично работают поставки и так под всем оборудованием

интереснее читать про устройство отзывы а не про отдел продаж магазина

Відповісти

Савченко Роман (28.06.2015)

Приятно, работать.
Обращусь скоро еще.

Відповісти

Игорь (20.06.2015)

Каков максимальный размер microsd карточки, которую использовать с этим шиелдом?

Відповісти

Игорь (14.05.2015)

Работает ли эта плата с Arduino Uno Rev3?

Відповісти

admin (15.05.2015)

Конечно

Відповісти

Никишкин Юрий (16.01.2015)

После оплаты получил заказ оперативно, через день. Плата полностью работоспособна. Спасибо!

Відповісти

Павел Савчук (12.12.2014)

Я благодарен магазину за оперативную работу. Магазин отличный. Шилд отличный, работает. Перед этим заказывал такой же на аукро, оказался брак, поскольку опыта работы с ним не было, убил два вечера пока понял что он не рабочий.

Відповісти

Иван Николаев (18.08.2014)

Звонил по поводу нерабочего клона - разобрался, все работает. Просто плата рассчитана на megu или due. с дуе заработала отлично спасибо!

Відповісти

Валерий Линский (28.07.2014)

Отличный шилд. Оригиналом пользоваться не приходилось, но все что мне нужно с этим шилдом работает без проблем.
Единственное что, поцепил на чип W5100 радиатор так как греется довольно сильно.
Магазину высшая оценка, сразу связались и отправили в тот же день.

Відповісти

Евгений (13.06.2014)

Очень качественный шилд, несмотря на то что копия.

Відповісти

admin (02.06.2014)

К сожалению работоспособность данного шилда с Arduino DUE не гарантируется так как Due имеет питание в 3.3 В и рассчитан на 3.3 вольта периферию.

Відповісти

Анатолий (02.06.2014)

будет ли работать данный шильд с ARDUINO DUE?

Відповісти

Геннадий (25.02.2014)

Приобретал по безналу. Т.к. выбора особо и не было, обратился в arduino-ua. Работой персонала остался доволен (счет, оплата, отправка-как и договаривались). Элементы еще в процессе сборки и пока все гуд!

Відповісти

Вячеслав Смоланов (17.11.2013)

Отличный магазин, все работает как часы. Очень советую!!!

Відповісти

Рычагов Артем (04.10.2013)

Приятно с Вами работать

Відповісти

Написати відгук:

Фото:

Є питання по "Шилд W5100 ethernet shield" ?

Також рекомендуємо ознайомитися:

Шановні друзі! Ми намагаємося тримати на сайті інформацію про наявність товарів та ціни на них в актуальному стані. Коригування відбуваються постійно. Якщо ви знаходите ціну на товар завищеною, напишіть нам про це із посиланням на товар. Ми розглянемо лист та чи обгрунтуємо ціну, чи підкоригуємо її. Асортимент магазину дуже великий та іноді бувають помилки в ціноутворенні, особливо при скачках курсу долара. Дякуємо за розуміння.
оплата картами Visa і MasterCard
