Модуль датчиків якості повітря CCS811 + HDC1080 (CO2+VOCs)

код: DAT315

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

659 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (3)
Задати питання

Цей модуль об'єднує два датчика CCS811 і HDC1080 на одній платі. Виміряні значення двох датчиків можуть зчитуватися окремо за допомогою інтерфейсу I2C. HDC1080 – економічний, високоточний, мініатюрний цифровий датчик температури і вологості. CCS811 – мініатюрний газовий цифровий датчик для контролю якості повітря. Датчик оксиду металу (МОКС) інтегрований для вимірювання загального еквівалента летючих органічних сполук eTVOCs і еквівалентного змісту eCO2. Мікроконтролер MCU інтегрований всередині чіпа. Значення змісту газу, виміряний CCS811, само-коригується, на підставі значення температури і вологості HDC1080 датчика і записується в внутрішній регістр CCS811 температури і вологості навколишнього середовища.

Характеристики HDC1080:

Робоча температура: -20 ° C ~ 70 ° C
Діапазон вимірювання датчика вологості: 0 ~ 100% RH
Точність датчика вологості: похибка 14 біт ± 2% відносної вологості
Точність повторюваності вологості: ± 0.1% RH
Час відгуку датчика вологості: 15с
Час вимірювання вологості: 8 біт 2,5 мс, 11 біт 3,85 мс, 14 біт 6,5 ms
Точність датчика температури: ± 0,4 ° C (температура навколишнього середовища +5°C ~ +60°C)
Повторюваність вимірювання температури: ± 0,1 ° C
Час вимірювання температури: 11 біт / 3,85 мс, 14 біт / 6,5 мс
Робоча частота інтерфейсу: I2C: 400 кГц
Робоча адреса I2C: 1000000x (контрольний біт для читання / запису)
Напруга живлення: рекомендується 3,3 В

Характеристики CCS811:

Напруга живлення: рекомендується 3,3 V
Потужність: до 60 мВт
Робоча частота інтерфейсу I2C: 400 кГц
Діапазон виявлення eTVOC: 0 ~ 32768ppb
Діапазон виявлення eCO2: 400 ~ 32768ppm
Автоматичний час корекції вихідних умов сенсора: 24 години
Можливість налаштування і зчитування часу датчика після включення: не менше 20 хвилин

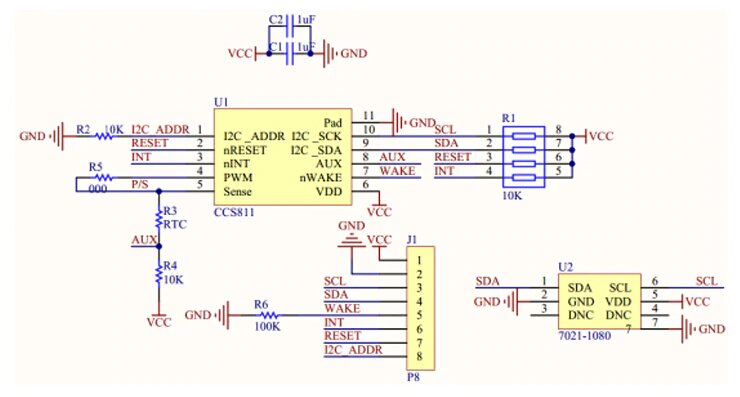

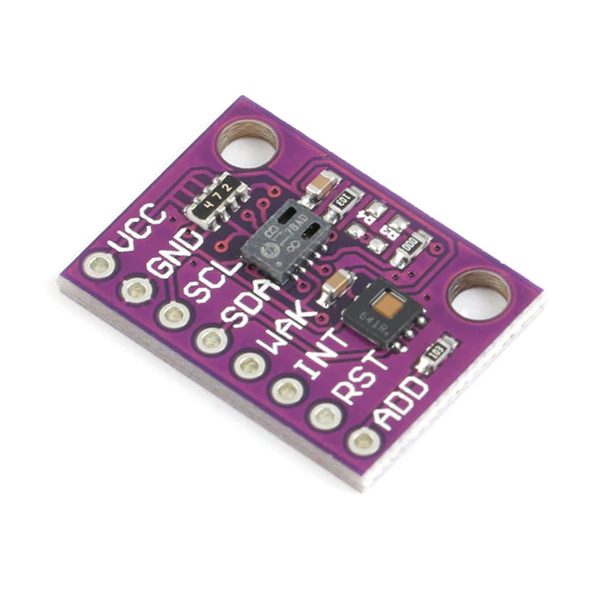

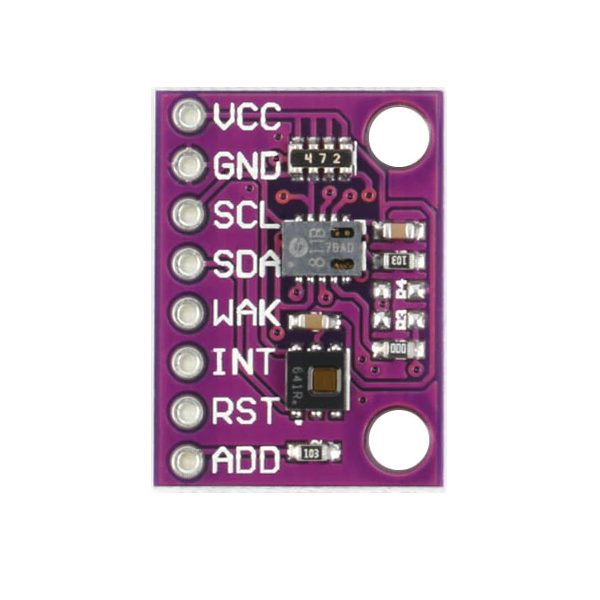

Опис контактів:

ADD: CCS811 slave адреса, за замовчуванням підключений до низького рівня 1011010x, якщо підключений до високого рівня 1011011x (біт читання і запису x)
RST: CCS811 вхід сигналу скидання, активний низький, якщо не підключений - підтягнутий до високого рівня
INT: CCS811 вихід переривання - кінець вимірювання або перевищення порога. Вихідний низький рівень
WAK: CCS811 вхід управління пробудженням, активний низький рівень
SDA: CCS811 і HDC1080 загальні I2C сигнальна лінія даних
SCL: CCS811 і HDC1080 загальні I2C сигнальна лінія синхронізації
VCC: CCS811 і HDC1080 Вхід живлення
GND: CCS811 і HDC1080 Загальний контакт

Посилання:

Відгуки покупців про Модуль датчиков качества воздуха CCS811 + HDC1080 (CO2+VOCs)

Роман (16.12.2021)

Попробовал его как датчик качества воздуха, потому работал только с CCS811. Библиотека от adafruit.
У меня он выходил на нормальную работу дня 3.
После любого отключения, даже если просто новый скетч залить, без выключения питания - надо ждать заново.
Может повесить его на другую линию питания - сейчас от nano питается. После старта действительно что-то осмысленное показывает через час. Через 20 минут от показывет что-то выше 400, но это явно не правда. И за час цифры дорастают до реальных.
Сравнивал с xiaomi cleargrass.
В целом, он показывает значения бОльшие чем образец, думаю примешивается tVOC. В итоге я поднял СО2 до 1100 и оставил их в помещении на 8 часов с небольшой пассивной вентиляцией с улицы.
В моем случае xiaomi показал график падения с 1100 до 480. Этот датчик показал с 1920 по 730.
Можно применять поправочную формулу k*0.52+100

Відповісти

Артем (18.01.2021)

Родная погрешность температуры составляет 6 градусов, влажность 10%. Не понятно есть ли на плате терморезистор (его нет) для использования setTempOffset() для датчика eco2.
Сутки лежали в коробке с эталонными датчиками - на 3х датчиках разбег в +-2 градуса. В библиотеке нет какой либо подстройки. Необходимо вручную вычитать, но это еще необходимо проверить, стабильны ли будут показания при изменении окружающих параметров

Відповісти

Артем (19.01.2021)

Датчик относительно стабильно показывает ECO2 и TVOC, но с температурой и влажностью - беда. Допустим провели калибровку датчика по эталону. После включения и выключения необходимо 10-15 минут на стабильный выход текущей температуры. Если выводить данные раз в минуту то надо считать медиану или среднее 6-10 значений за минуту что бы более точные данные были. Выпады по 0.4 могут быть. Для домашнего использования - подойдет отлично, главное подальше от плат которые могут греться

Відповісти
