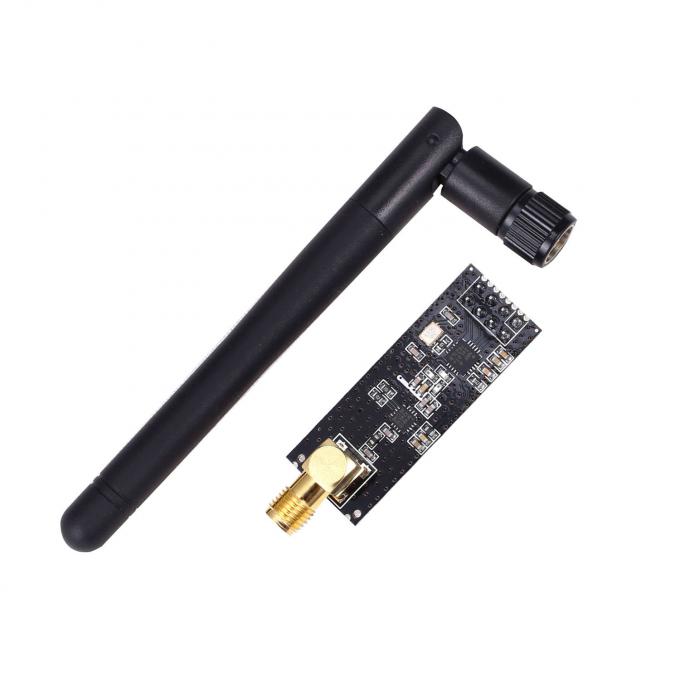

Ai-Thinker Бездротовий модуль NRF24L01+PA+LNA з зовнішньою SMA антеною

код: AOC744

Ai-Thinker Бездротовий модуль NRF24L01+PA+LNA з зовнішньою SMA антеною

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

248 грн

в наявності

Купити в один клік

	42
	голосувати

Знайшли дешевше?

Опис
Відгуки (12)
Задати питання

Бездротовий модуль NRF24L01P+ з підсилювачем та зовнішньою антеною працює на частоті, що не ліцензується, 2.4ГГц і може працювати на відстані до 1100 метрів. Кожен модуль можна програмно встановлювати як приймач чи передавач, як і можна будувати мережі типу " зірка " . Модуль має невеликий розмір (45.54 х 16.46 мм), керується за протоколом SPI.

Увага! На модулях використовується стандартне розташування контактів, не слід звертати увагу на вторинні позначення (на самих модулях назви контактів можуть бути вказано некоректно).

Характеристики:

потужність передачі більше +20 дцБм, 50Ω, підтримує семиканальний прийом, швидкість передачі до 2 Мбіт/сек
робоча напруга 2.7 - 3.6В, але керуючі контакти толерантні до 5В (тобто живимо до 3.6, але керуючі без проблем підключаємо до контактів Ардуіно)
мультичастотні точки: 125 частотних точок
підтримує пересилання втрачених пакетів
робоча частота: 2400 – 2524 МГц
модуляція: GMSK
чутливість приймача: -95 дцБм
максимальний струм при передачі: 115 мА
максимальний струм прийому: 45 мА
робочий діапазон температур: індустріальний стандарт -45...+85 град
посилення PA: 20 дцБ
посилення LNA: 10 дцБ

Модуль має стандартне розташування контактів, що дозволяє підключати його до плат Arduino, що мають роз'єм для модулів NRF24L01P+ (наприклад до цієї, цієї, цієї, цієї, цієї чи цієї) або просто до SPI інтерфейсу плати Arduino.

Контакт		Опис	Направлення
Pin1	GND	Земля
Pin2	VCC	Живлення, 2.7~3.6V
Pin3	CE	режим роботи, RX/TX	вхід
Pin4	CSN	SPI chip select	вхід
Pin5	SCK	SPI clock	вхід
Pin6	MOSI	SPI Input	вхід
Pin7	MISO	SPI Output	вихід
Pin8	IROAM	Переривання	вихід

Відгуки покупців про Ai-Thinker Беспроводной модуль NRF24L01+PA+LNA с внешней SMA антенной

Володимир (24.05.2024)

Работает отлично. Дальность хорошая. Но есть одно НО. И я не понимаю причину: Все блоки очень сильно греются. до 60 градусов и потребляют ток по 300 - 400мА. Соответственно греют стабилизатор напряжения. Я так понимаю, что такого быть не должно. Но что есть. Греется чип, который ближе к антенне. Что делать?

Відповісти

admin (25.05.2024)

Доброго дня. Напишіть нам лист на пошту з описом ситуації, спробуємо Вам допомогти.

Відповісти

Коваль Сергей Александрович (07.10.2022)

Брав 6 шт. в усіх є проблеми з дальністю роботи (конденсатори додатково поставив, тантал і кераміку). Є таке відчуття що проблема в підсилювачі або в неузгодженій антені. КСВ самих антен +/- в нормі

Відповісти

Андрій (14.05.2022)

Коли буде новий завоз

Відповісти

admin (16.05.2022)

Доброго дня. На жаль точна дата поставки невідома. Ви можете зробити передзамовлення і як продукція з''явиться у продажу з вами зв''яжеться наш менеджер.

Відповісти

Вадим (08.04.2022)

Тобто як я зрозумів, треба купувати 2 модулі, щоб один передвав а другий приймав. Я все правильно зрозумів?

Відповісти

admin (12.04.2022)

Саме так.

Відповісти

Олександр (28.05.2021)

Чому ций модуль дороже чим аналогічний на вашому сайті?

Відповісти

admin (04.06.2021)

Це орігінальний модуль від Ai-Thinker

Відповісти

Олександр (28.05.2021)

Чи потрібні на цей модуль ставити конденсатори на 5 вольт і землю якщо їх запитати через Адаптер модулів NRF24L01.

Відповісти

admin (04.06.2021)

Обов''язково!

Відповісти

Паша (08.01.2021)

Модули как бы рабочие, но настроек в прошивке не слушаются, только если принудительно менять код библиотеки. Может кто подскажет, что с ними может быть

Відповісти
