Плата розробника Arduino Nano NRF24 (LGT-V2.0)

код: APC176

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

379 грн з ПДВ

в наявності

Купити в один клік

	11
	голосувати

Знайшли дешевше?

Опис
Відгуки (18)
Задати питання

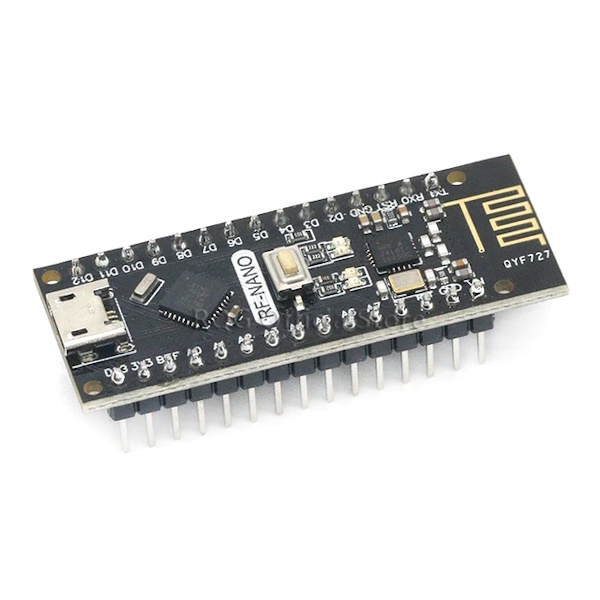

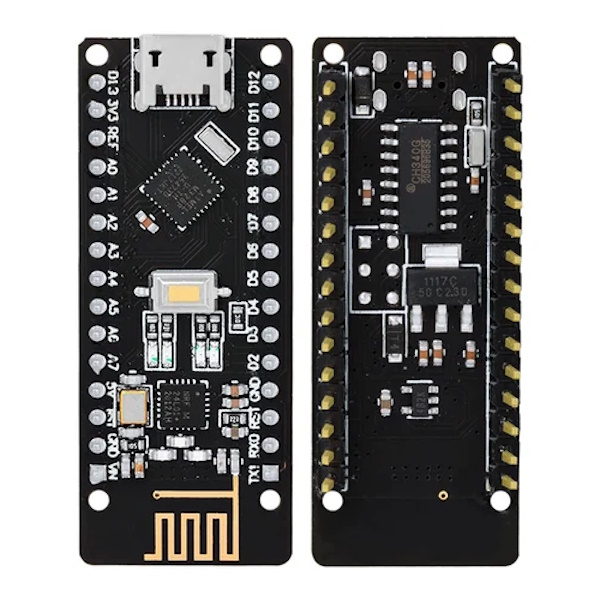

Arduino Nano NRF24 – маленька, самодостатня плата розробника, роз'ємо-сумісна з макетними платами на мікроконтролері ATmega328. Вона збігається за функціональністю з Arduino Duemilanove / Uno, але має інший формфактор і оснащена радіомодулем на мікросхемі nRF24L01+. Замість стандартного USB кабелю використовує Micro-B USB кабель (кабель відсутній в комплекті).

Характеристики nRF24L01+:

Мікроконтролер: LGT8F328P
Тип корпусу: TQFP-32
Робоча напруга: 5В
Вхідна напруга (рекомендована): 7-12В
Цифрових входів / виходів: 14 (з яких 6 можуть бути використані як ШІМ)
Аналогових входів: 8
Сила струму на входах / виходах: 40 мА
Сила струму для 3.3В виходу: 50 мА
Пам'ять: 32 кБ з яких 2кб використовується бутлоадер
SRAM: 2 кБ
EEPROM: 1 кБ
Частота процесора: 16 МГц
Швидкість до 2Мбіт (налаштовується 2, 1, 0,25 Мб / с)
126 каналів зв'язку, підключення один до багатьох, стрибкоподібне перебудова частоти
Апаратний контроль помилок, контроль адресації многоточечного зв'язку
Низьке енергоспоживання: 1.9 - 3.6В, 1мкА в режимі Power down
Вбудована 2.4ГГц антена
Вбудований регулятор напруги
Модуляція GFSK
Розміри: 19 х 49 мм

Посилання:

Даташит на nRF24L01P
Бібліотека RF24
Приклад скетча
Бібліотека Arduino #1
Бібліотека Arduino #2
Бібліотека Arduino (LGT8F) #3
Драйвер CH340G (вірт. СОМ-порт)
Як створити робота на базі Arduino Nano та інше на подібну тему можна почитати в розділі Статті

Відгуки покупців про Плата разработчика Arduino Nano NRF24 (LGT-V2.0)

Андрей (25.02.2023)

Написано:
Размеры: 15 х 29 мм
По фотографии не похоже на этот размер.

Відповісти

admin (25.02.2023)

Доброго дня. Уточнити розміри немає можливості, бо товар на разі відсутній у продажу.

Відповісти

Марк (28.03.2022)

Плата не рабочая !!!
Деньги на ветер

Відповісти

admin (08.04.2022)

Добрый день. Если у вас возникли проблемы с товаром, напишите нам письмо на почту и мы постараемся вам помочь.

Відповісти

Андрій (24.03.2022)

Що може бути, підключаю плату до ПК, нічого не відбувається, в диспетчері пристроїв не з''являється, драйвер ch340 встановлено, звичайна плата Nano відображається. На самій платі горить один світлодіод, інший блимає.

Відповісти

admin (20.04.2022)

При підключенні у системі повинен з''явитися як мінімум новий COM порт. Якщо підключення з''являється, а плата не працює можливо проблема з драйвером.

Відповісти

Олег (14.01.2022)

У кого то это чудо заработало?
Если реально работает, скинте пож. скетч.
Те что стандартные не работают. Инициализацию пинов RF24 radio(10, 9) менял взад вперед, не помогло

Відповісти

Сергей Савицкий (23.06.2023)

По фотографии видно не вооруженным глазом что нет дополнительного разъёма даже возле встроенной антенны на плате для внешней антенны!! Это подделка дешёвая с Китая и на быструю руку сделанная!
Я в Радиомаге наткнулся на аналогичное чудо, но там была надпись hw-668 и процессор стоял не atmega328p родной, a М328Р(Lgt8f328p) без еерrom встроенной памяти. Отстой полный.
Китайцы шпарят на весь мир гадости , а наши идиоты ввозят их в Украину, а народ удивляется тут вижу почему оно не работает!!! Детский садик какой-то...
Вот какая маркировка чипа с рабочего аппарата у меня:

Відповісти

Олександр (10.06.2021)

Не знаю чого но, коли запітуєш плату через vin чи через шилд або прямо 5 вольт то радіомодуль nRF24L01+ гріється приблизно за пів години і начинає підвісами, а якщо 4.5 вольта або через USB кабель працює стабільно. Модуль працює як RX. На 256 кБ.

Відповісти

admin (11.06.2021)

Яка саме мікросхема гріється?

Відповісти

Олександр (12.06.2021)

Та, що біля антени.

Відповісти

Олександр (23.06.2021)

Думаю, що не NRF24 гріється, а все таки стабілізатор на 3.3 вольта. А коли він нагрівається прилітають глюки.
Сам стабілізатор находиться під NRF24 він мабуть і нагрівав її.

Відповісти

Олександр (08.06.2021)

???????????? працюють супер!!!

Відповісти

Andrey (30.03.2021)

Адекватная библиотека https://github.com/nRF24/RF24/

Відповісти

Andrey (30.03.2021)

Вопрос к администраторам сайта - почему в описании продукта и примерах используется старая документация 13-ти летней давности, а библиотека приведена 8-ми летней давности? Там даже расширение файлов *.pde вместо *.ino !

Відповісти

admin (30.03.2021)

Документация, расширения скетчей, как и библиотеки, не потеряли свою актуальность и всё так же работоспособны.

Відповісти

Сергей Тур (16.03.2021)

Запустить связь так и не удалось, программируется как Nano. Cтавил CE и СN 9,10 и 7,8: не помогает.

Відповісти

Andrey (30.03.2021)

Использовал бибилтотеку RF24 настройки выводов вот такие D10 - CE, D9 - CSN. Низе кусок кода установки из примера GettingStarted.

#include
#include "printf.h"
#include "RF24.h"

// instantiate an object for the nRF24L01 transceiver
RF24 radio(10, 9); // using pin 7 for the CE pin, and pin 8 for the CSN pin

Відповісти
