4-канальний перетворювач рівнів TTL 5/3.3V

код: AOC773

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

20 грн

в наявності

Купити в один клік

	8
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

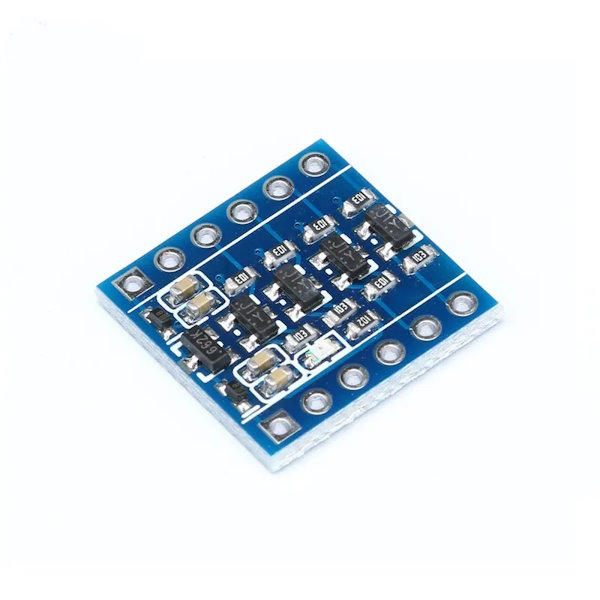

Двонаправлений 4-канальний перетворювач логічних рівнів являє собою мініатюрний пристрій, який знижує 5 В сигнали до 3.3, і підвищує 3.3 В сигнали до 5 В. Одна така плата здатна перетворювати напруги між 4 контактами на одній стороні і 4 контактамина іншій. Особливість цього модуля – вбудований стабілізатор напруги 3.3В.

Даний 4-канальний двонаправлений перетворювач може використовуватися як зі звичайними послідовними інтерфейсами UART, I2C, SPI, так перетворення будь-яких цифрових сигналів. Не працює із аналоговими сигналами.

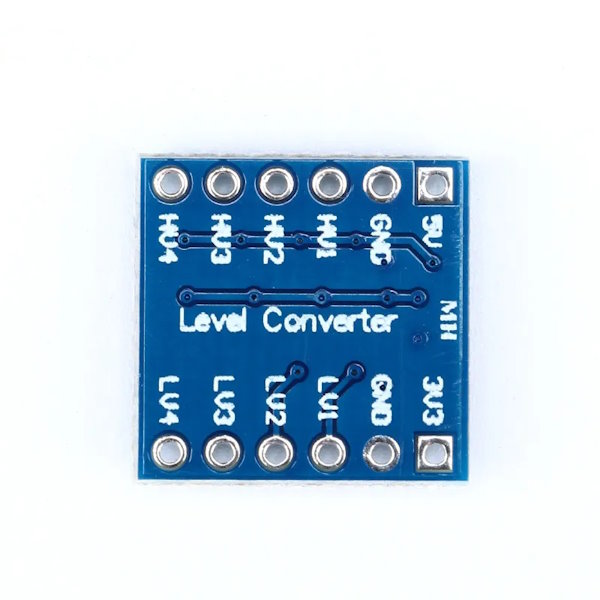

Перетворювач рівнів досить простий у використанні і вимагає лише підключення двох джерел живлення (з високою та низькою напругою, яка використовується у вашому проекті). Висока напруга (наприклад, 5В) підключається до виводу HV, низька напруга (від вбудованого стабілізатора) до контакту LV, а загальна точка схеми до контакта GND.

Інші контакти позначені як входи високої напруги (HV) або низької (LV). Логічна одиниця, що надходить на контакт HV (на стороні 5В), з'явиться на виводі LV (на стороні 3.3В) у вигляді напруги 3.3В. І навпаки, логічна одиниця, що надходить на контакт LV (на стороні 3.3В), з'явиться на виході HV (на стороні 5В) у вигляді напруги 5В.

Розміри плати: 16х16 мм
