2.8" 320х240 TFT LCD Screen модуль

код: ASC188

Архівний товар, який більше не продається у нашому магазині

	7

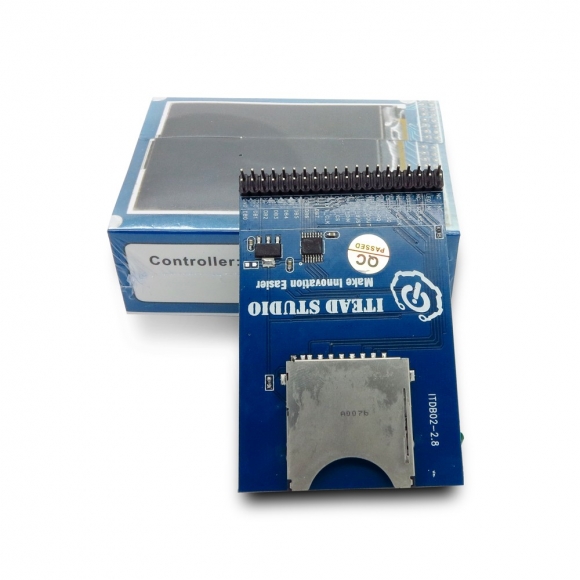

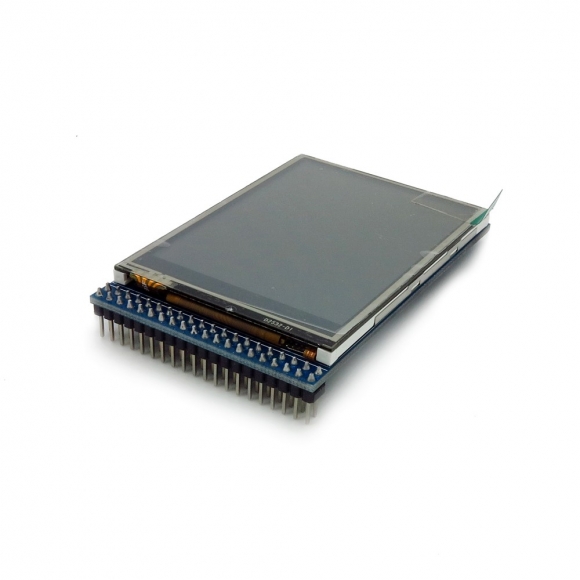

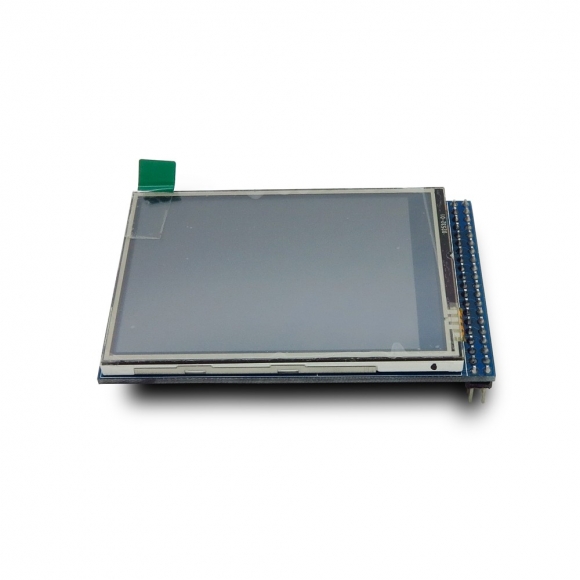

TFT LCD экран с диагональю 2.8 дюйма, разрешением 320х240 точек и глубиной цвета 65 тыс. цветов на пиксель. Построен на базе контроллера ILI9325DS, работает на 8-битной шине данных и 4 проводном интерфейсе управления. Так же есть поддержка тачскрина и разъем для подключения SD карты. Размеры платы 76х51мм.

Поддерживается библиотекой UTFT.

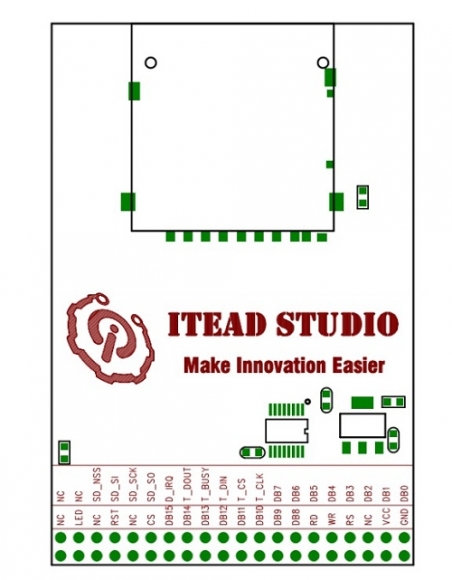

Вывод	Тип	Описание
GND	G	Земля
VCC	P	Питание 5В
NC	-	Не подключён
RS	I	Переключение данные/команды
WR	I	Сигнал записи, активный низкий
RD	I	Сигнал чтения, активный низкий
DB8	I	Шина данных
DB9	I	Шина данных
DB10	I	Шина данных
DB11	I	Шина данных
DB12	I	Шина данных
DB13	I	Шина данных
DB14	I	Шина данных
DB15	I	Шина данных
CS	I	Чип селект (для параллельного подключения нескольких дисплеев), активный низкий
NC	-	Не подключен
LED	P	Питание подсветки
NC	-	Не подключен
DB0	-	Не подключен (8-битный режим)
DB1	-	Не подключен (8-битный режим)
DB2	-	Не подключен (8-битный режим)
DB3	-	Не подключен (8-битный режим)
DB4	-	Не подключен (8-битный режим)
DB5	-	Не подключен (8-битный режим)
DB6	-	Не подключен (8-битный режим)
DB7	-	Не подключен (8-битный режим)
T_CLK	I	Тачскрин синхроимпульс
T_CS	I	Тачскрин чипселект
T_DIN	I	Тачскрин вход данных
T_BUSY	O	Тачскрин статус
T_DOUT	O	Тачскрин выход данных
T_IRQ	O	Тачскрин прерывания
SD_SO	O	SD карта MISO
SD_SCK	I	SD карта SCK
SD_SI	I	SD карта MOSI
SD_NSS	I	SD карта NSS
NC	-	Не подключен
NC	-	Не подключен

Ссылки:

пример кода (рекомендуем использовать библиотеку UTFT)
даташит на контроллер ILI9325DS
даташит на модуль
схема модуля
библиотека UTFT
библиотека UTouch для работы с тачскрином
библиотека tinyFAT для работы с SD картой

С помощью переходника можно подключать к Raspberry Pi (см. видео ниже):
