Потужний понижуючий перетворювач 9В 15А Pololu D24V150F9

Цей синхронний стабілізатор перетворює вхідну напругу до 40 В і ефективно знижує її до 9 В з максимальним вихідним струмом близько 15 А. Типова ефективність від 80% до 95% поряд з його високими можливостями струму роблять цей регулятор відмінним рішенням для живлення потужних низьковольтних навантажень. Регулятор має захист від зворотного напруги і вихідний сигнал, який вказує на те, що регулятор не може адекватно підтримувати вихідну напругу.

Код виробника: 2884

Використання регулятора D24V150F9:

Підключення:

Ці регулятори мають шість контактів підключення: вхідна напруга (VIN), вихідна напруга (VOUT), сигнал включення (EN), стан вхідної напруги (PG), режим роботи (MOD) і заземлення (GND).

Вхідна напруга: VIN живить регулятор. Вхідна напруга між 4,5 В і 40 В, але для версій стабілізатора, які мають вихідну напругу вище 4,5 В, ефективною нижньою межею VIN є напруга VOUT плюс напруга падіння на стабілізаторі, яке змінюється приблизно лінійно залежно від навантаження (див. нижче графік падіння напруги в залежності від навантаження).

Вихідна напруга: VOUT є фіксованим і залежить від версії стабілізатора: версія D24V150F3 має вихідну напругу 3,3 В, версія D24V150F5 - 5 В, версія D24V150F6 - 6 В, версія D24V150F7 - 7,5 В, версія D24V150F9 - 9 В, а версія D24V150F12 - 12 В.

Вхід управління перетворювачем: EN підтягнутий всередині перетворювача до напруги високого рівня (до 5 В) що включає регулятор за замовчуванням. Контакт EN можна перевести в низький рівень (менше ніж 1 В) щоб відключити вихід перетворювача і привести плату в стан низького енергоспоживання. У режимі спокою струм споживання зумовлений струмами підтягуючих резисторів і становить приблизно від 5 мкА до 10 мкА на вольт на вході VIN. Щоб вивести плату з цього стану з низьким енергоспоживанням на контакт EN слід подати напругу вище 2 В. Якщо ця функція не потрібна, можна залишити контакт EN відключеним.

Індикація стану вихідної напруги «Power Good»: Вихідний сигнал PG є вихід з відкритим стоком, який опускається нижче 1В, коли вихідна напруга регулятора падає нижче 85% від номінальної напруги. Цей сигнал так само активний коли контакт включення знаходиться на низькому рівні або вихідна напруга підіймається вище приблизно 115% від номінальної. В іншому випадку контакт PG є високоімпедансним, тому для використання цього контакту потрібен зовнішній подтягуючий резистор.

Управління режимом роботи: Вхідний сигнал MOD підтягнутий всередині перетворювача до землі що вибирає фіксовану частоту роботи за замовчуванням. Цей контакт може бути приведений в високий рівень (вище 2 В, але не більше 5 В) щоб змінити режим роботи з фіксованою частотою для зменшення струму спокою (і, отже, для підвищення ефективності) при слабкострумових навантаженнях (порядку декількох міліампер). Ця функція зниженого енергоспоживання доступна коли вхідна напруга значно вище вихідної напруги.

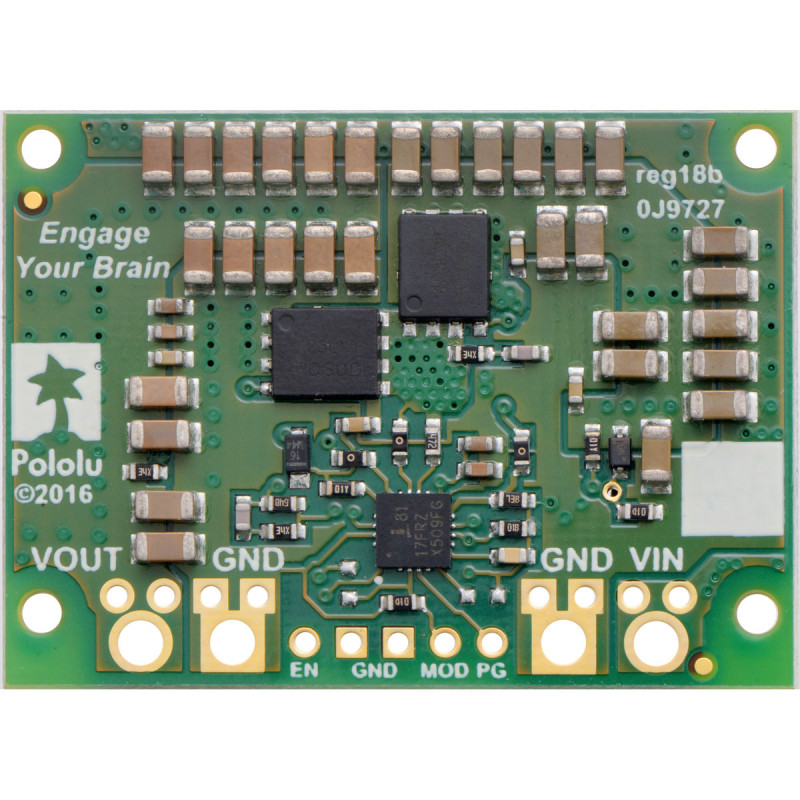

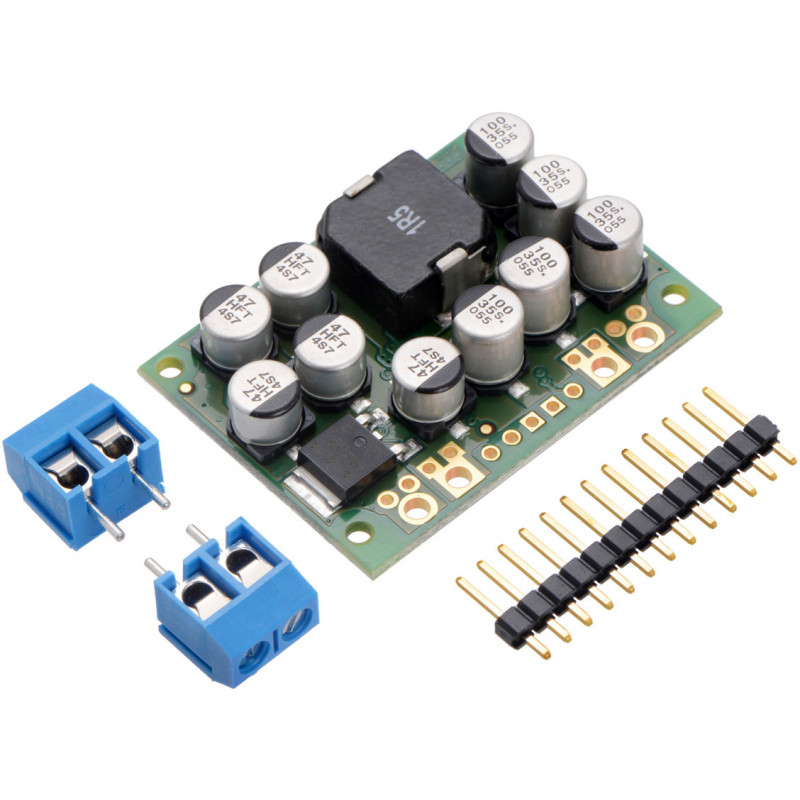

З'єднання маркуються на тильній стороні друкованої плати. Так само плата має кілька варіантів виконання електричних з'єднань. Три набори менших отворів розташовані з інтервалом 0,1 дюйма для сумісності з макетною платою без пайки, роз'ємами та іншими схемами прототипіювання, які використовують сітку з кроком 0,1 дюйма; Ви можете припаяти смужки контактів 13 × 1 в ці малі отвори. Крім того, Ви можете припаяти 2-контактні клемні колодки (входять в комплект) з кроком 5 мм до двох пар великих отворів. Для максимально компактної установки можна припаяти дроти безпосередньо до плати.

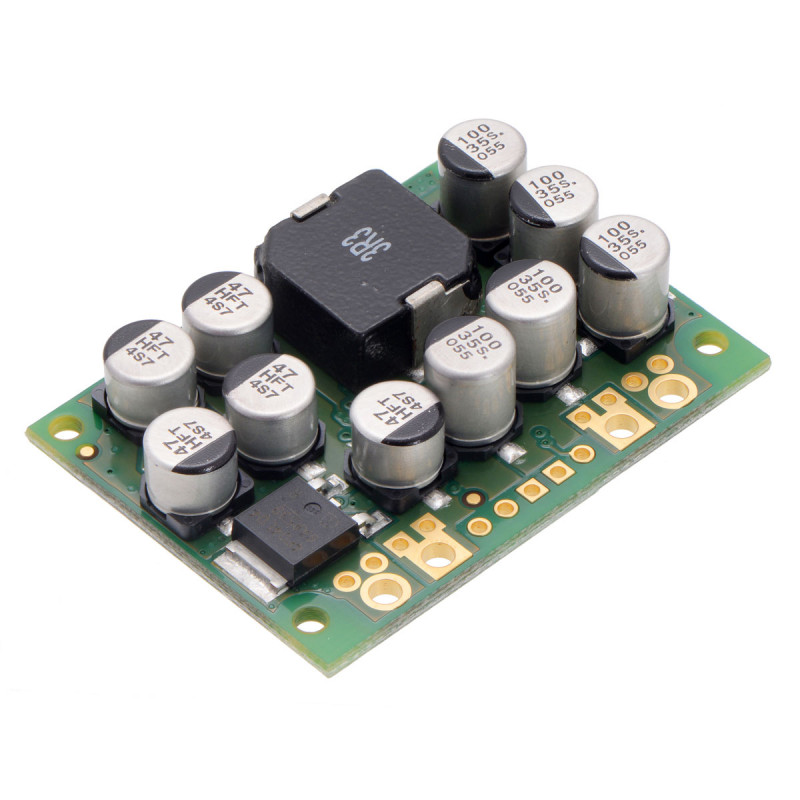

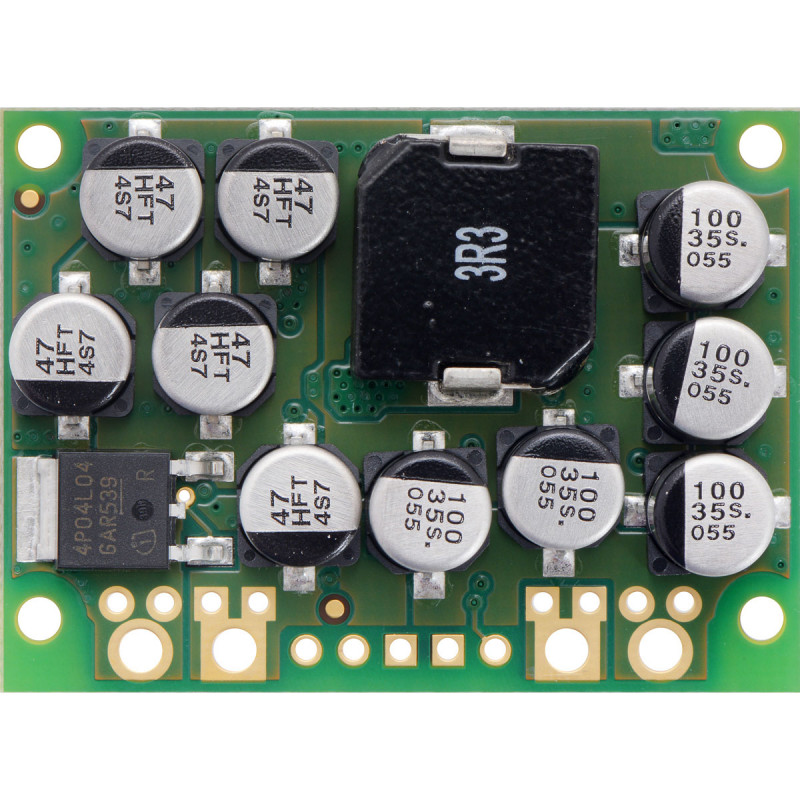

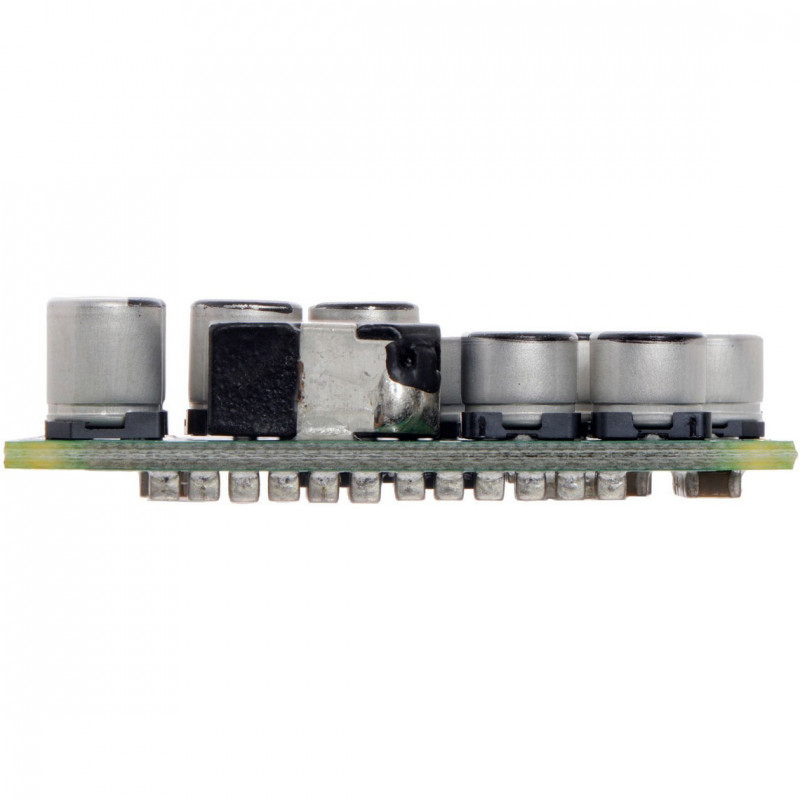

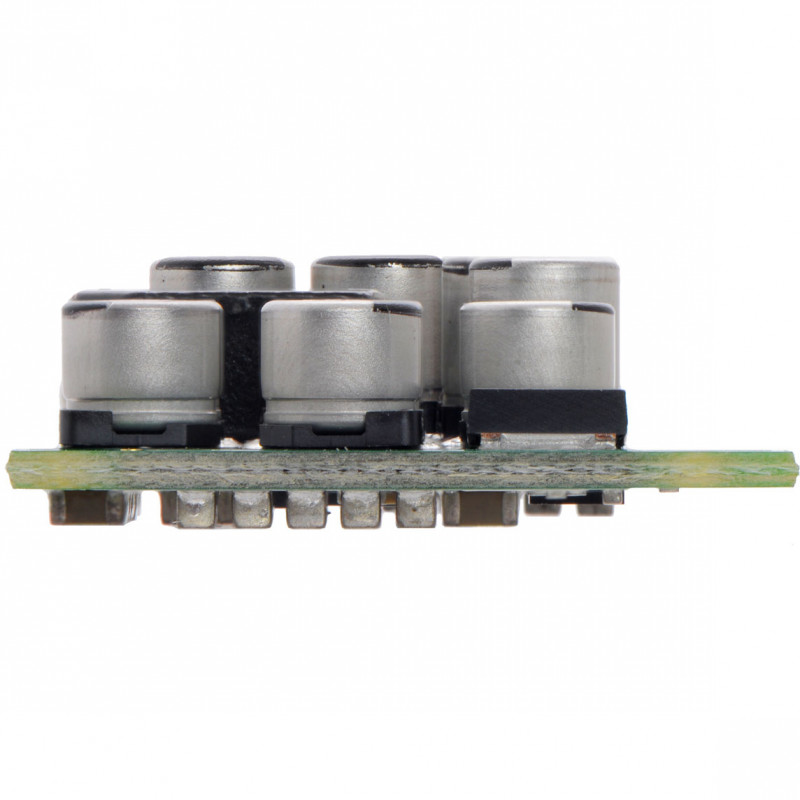

Зовнішній вигляд перетворювача:

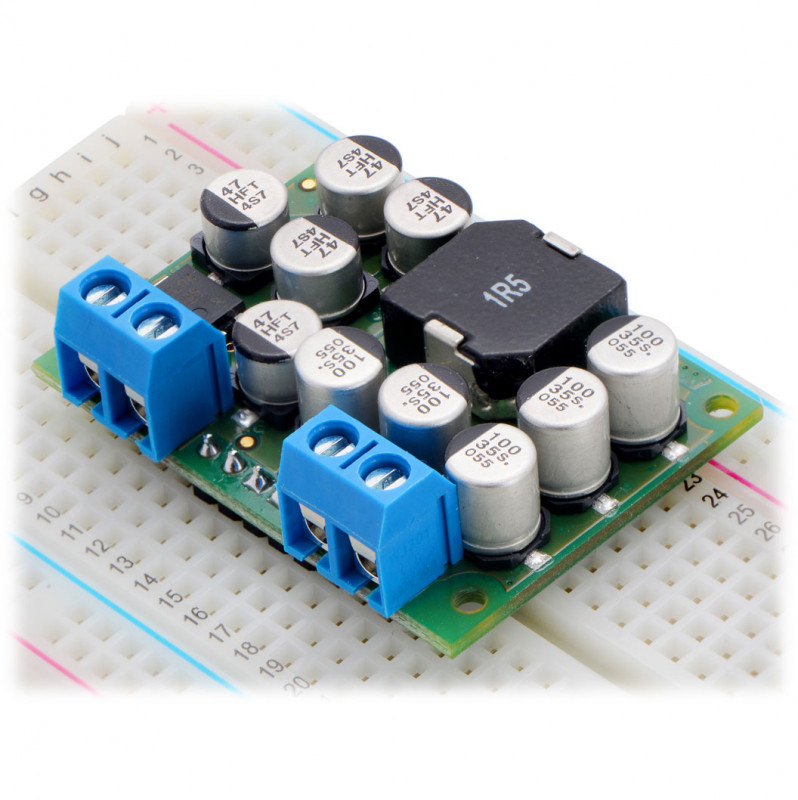

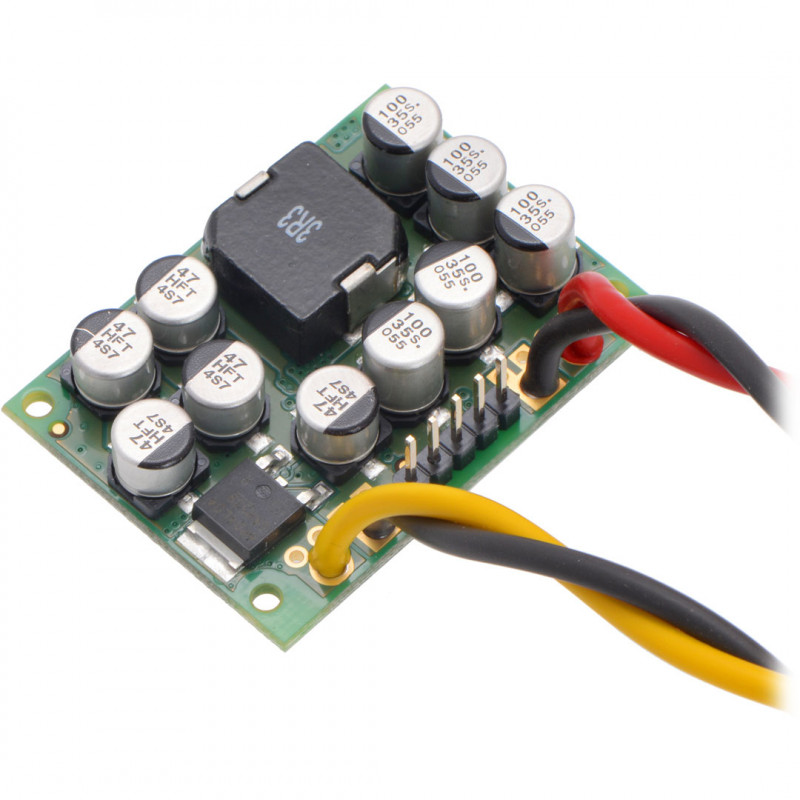

Понижуючий стабілізатор напруги Pololu D24V150Fx в макетній платі, зібраний з клемними колодками, конекторами і з припаяними проводами.

Плата має чотири 2 мм монтажних отвори, призначених для гвинтів M2. Монтажні отвори знаходяться в чотирьох кутах плати на відстані 38,862 мм горизонталі і 25,4 мм по вертикалі.

Типова ефективність і вихідний струм:

Ефективність регулятора напруги, яка визначається як (Power out) / (Power in) є важливим показником його продуктивності, особливо коли важливий час автономної роботи або тепловиділення. Це сімейство регуляторів зазвичай має ККД від 80% до 95%, хоча фактична ефективність в даній системі залежить від вхідної напруги, вихідної напруги та вихідного струму. Дивіться графік ефективності в нижній частині цієї сторінки для отримання додаткової інформації.

Максимальний досяжний безперервний вихідний струм зазвичай становіть від 5 А до 20 А, но це залежить від багатьох факторів, включаючі температуру навколишнього середовища, потоку повітря, ефективності тепловідведення, а також вхідну й вихідну напругу. Дивіться графік безперервного вихідного струму в нижнії частині цієї сторінки для отримання додаткових інформацій. Максимальний миттєвий струм обмеження приблизно 32 А.

Типове падіння напруги на перетворювачі:

Падіння напруги понижувального регулятора є мінімальна напруга, на яке вхідна напруга має перевищувати вихідну напругу перетворювача, щоб забезпечити досягнення вихідної напруги під навантаженням. Наприклад, якщо стабілізатор 5 В має падіння напруги 1 В, вхідна напруга повинна бути не менше 6 В щоб забезпечити стабільну вихідну напругу 5 В. Падіння напруги збільшується в міру збільшення вихідного струму.

Характеристики:

• Вхідна напруга: від 4.5 В до 40 В
• Вихідна напруга: 9В
• Постійний вихідний струм: 15 А (тривалий час)
• Струм холостого ходу: до 100 мА
• Середній ККД: від 80% до 95%
• Розміри: 43.18 х 31.75 х 10.92 мм
• Вага: 19 грам
