7.9" IPS HDMI сенсорний дисплей 400х1280 від Waveshare

7,9-дюймовий ємнісний сенсорний LCD дисплей з роздільною здатністю IPS матриці 400×1280 з HDMI інтерфейсом і захисним загартованим склом. Підтримує різні системи і пристрої, включаючи Raspberry Pi, Jetson Nano, PC тощо.

Код виробника: 17916, 7.9inch HDMI LCD

З тильної сторони дисплея розташовані роз'єми HDMI, Touch port, 3.5 мм аудіо роз'єм, роз'єм блоку живлення і кнопки орієнтації зображення та регулювання підсвічування.

Дисплей підтримує до 5-ти точок дотику в залежності від операційної системи.

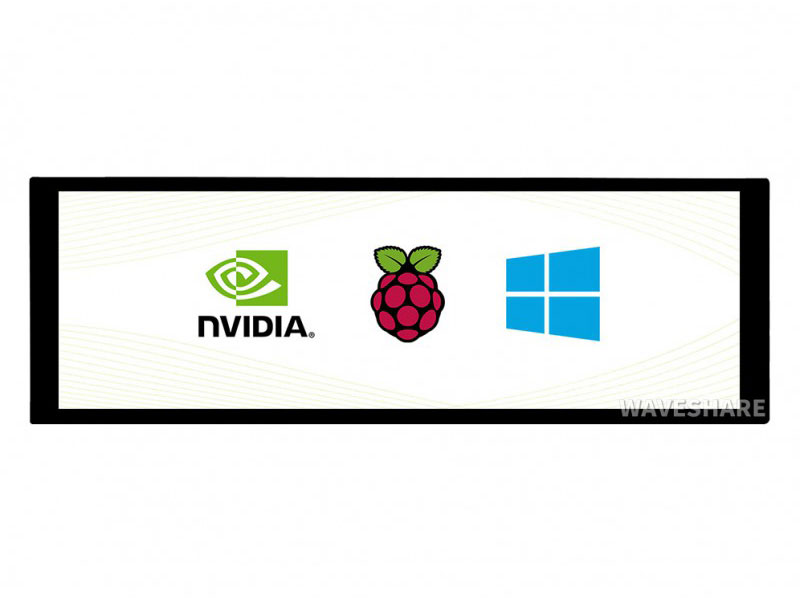

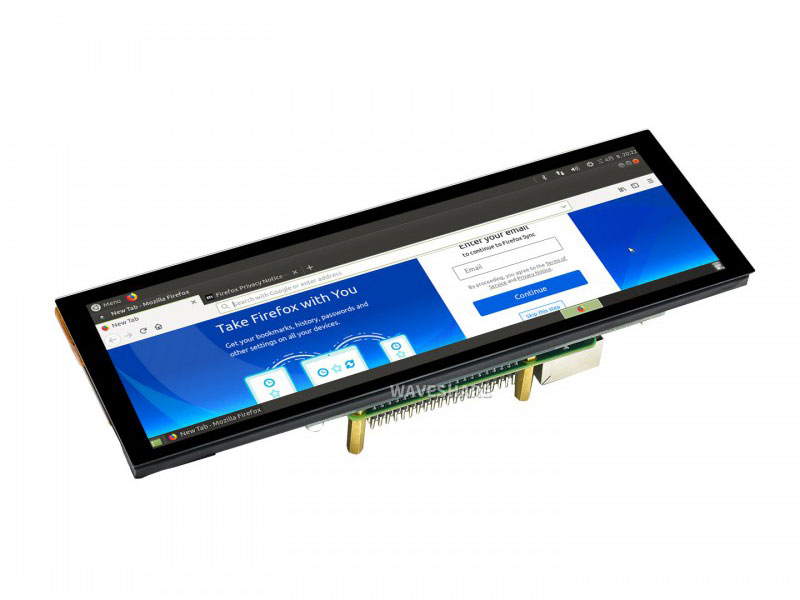

Підтримка найпоширеніших одноплатних комп'ютерів, таких як Raspberry Pi, NVIDIA Jetson. Також сумісний і з звичайними персональними комп'ютерами під управлінням ОС Windows 7/8/8.1/10 при роботі через інтерфейс HDMI.

Підтримувані пристрої:

Raspberry Pi:

• Підтримка Raspbian, одноточковий сенсор, не потрібен додатковий драйвер
• Підтримка Ubuntu / Kali / WIN10 IoT, одноточковий сенсор, підтримка Retropie без додаткових драйверів
• Підтримка всіх версій Raspberry Pi

NVIDIA Jetson Nano:

• Підтримка Ubuntu, одноточковий сенсор без додаткових драйверів

Персональні комп'ютери:

• Підтримка Windows 11/10/8.1/8/7, 5 точок дотику, не потрібно додаткових драйверів

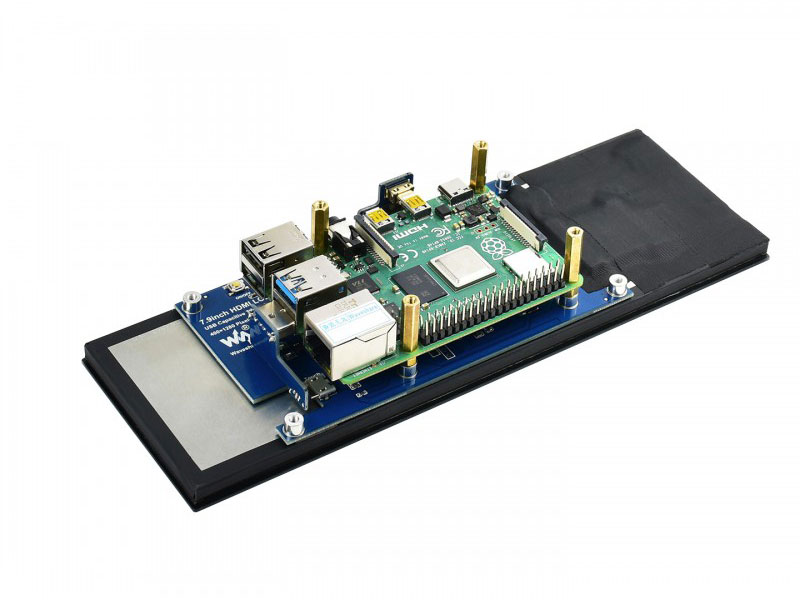

Приклади підключення:

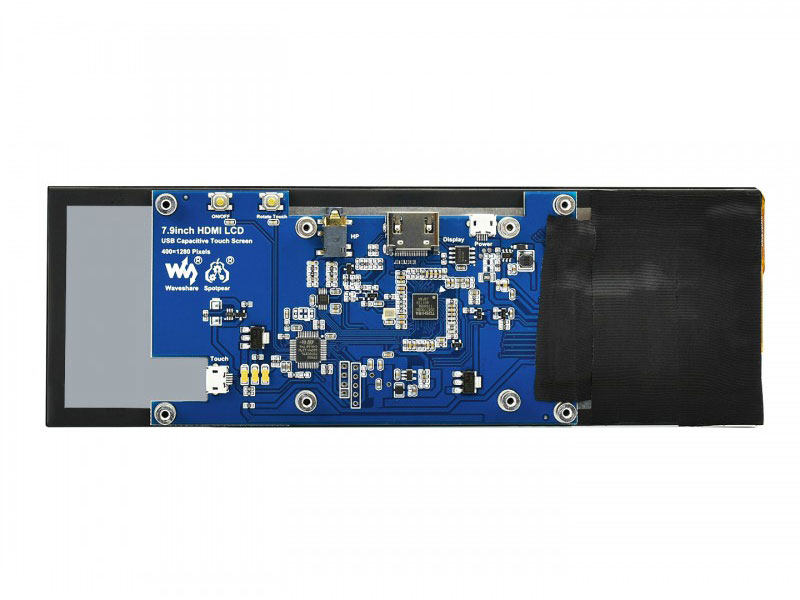

Тильна сторона дисплея.

Призначення виходів та роз'ємів:

• Touch Port – порт сенсора
• Power Port – порт живлення
• HDMI Port - порт мультимедіа
• Audio Jack – порт аудіо
• Rotate touch orientation – перемикання орієнтації екрану
• On/Off & Brightness Adjustment - Увімкнення/вимкнення та підстроювання яскравості

Комплектація:

1. 7,9-дюймовий РК-дисплей
2. Кабель HDMI
3. Кабель USB A - Micro-B
4. Адаптер HDMI (B)
5. USB-адаптер (B)
6. Адаптер HDMI (C)
7. USB-адаптер (C)
8. Набір гвинтів

Налаштування дисплея для Raspberry Pi

Для налаштування дисплея слід внести параметри в конфігураційний файл config.txt котрий розташован в директорії /boot

Параметри:

• hdmi_group=2
• hdmi_mode=87
• hdmi_timings=400 0 100 10 140 1280 10 20 20 2 0 0 0 60 0 43000000 3

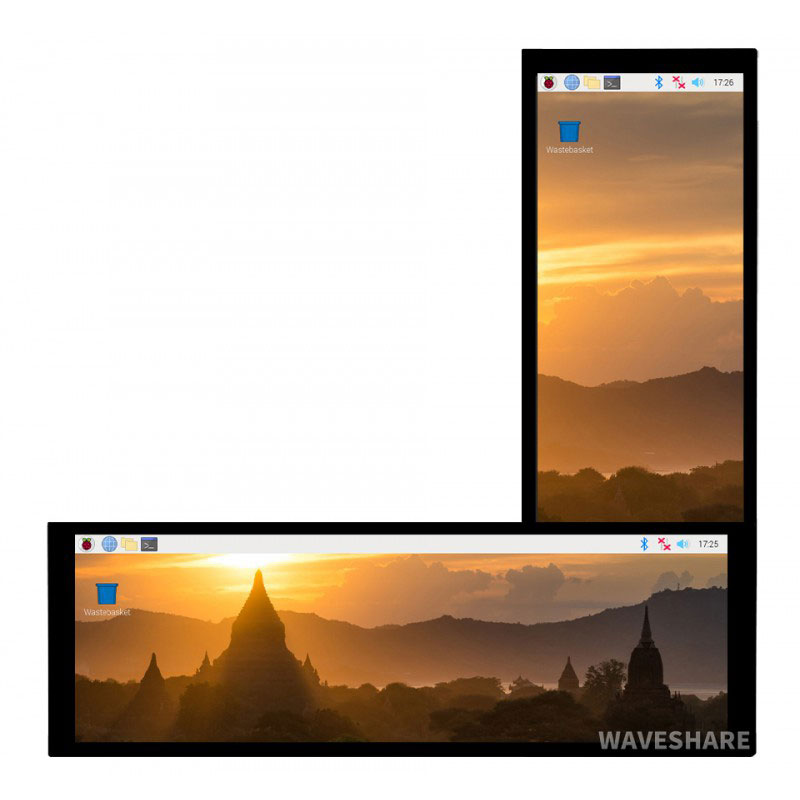

Якщо потрібно повернути зображення по горизонталиі чи вертикалі слід додати параметр display_hdmi_rotate з потрібним значенням

Доступні значення:

• 0 - Базова орієнтація.
• 1 - Повернути на 90 градусів проти годинникової стрілки.
• 2 - Повернути на 180 градусів.
• 3 - Повернути на 90 градусів по годинниковій стрілці.

Для того щоб змінити шрифт та його розміри слід змінити значення параметрів FONTFACE та FONTSIZE в конфігураційному файлі console-setup який розташований в директорії /etc/default

Параметр FONTFACE може приймати одно з п'яти наведених нижче значень, а параметр FONTSIZE відповідає за розмір шрифта (вказані в дужках).

Доступні значення:

• VGA (розміри: 8x8, 8x14, 8x16, 16x28 and 16x32)
• Terminus (розміри: 6x12, 8x14, 8x16, 10x20, 12x24, 14x28 and 16x32)
• TerminusBold (розміри: 8x14, 8x16, 10x20, 12x24, 14x28 and 16x32)
• Fixed (розміри: 8x13, 8x14, 8x15, 8x16 and 8x18)

Примітка: більше інформації про параметри конфігураційного файлу console-setup вказано в документації!

Посилання:

• WiKi
