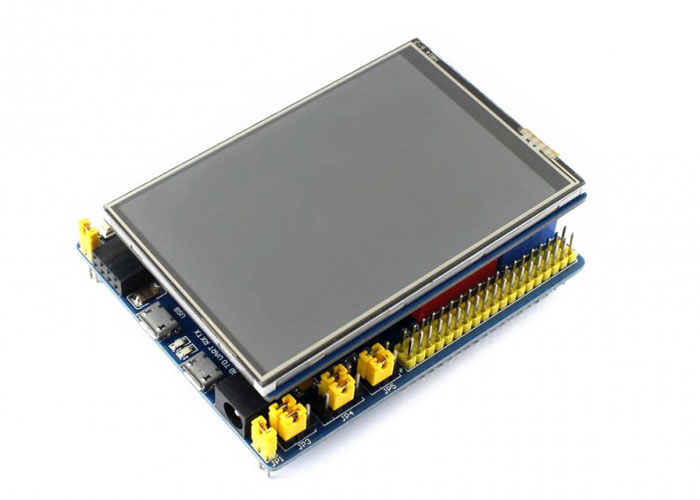

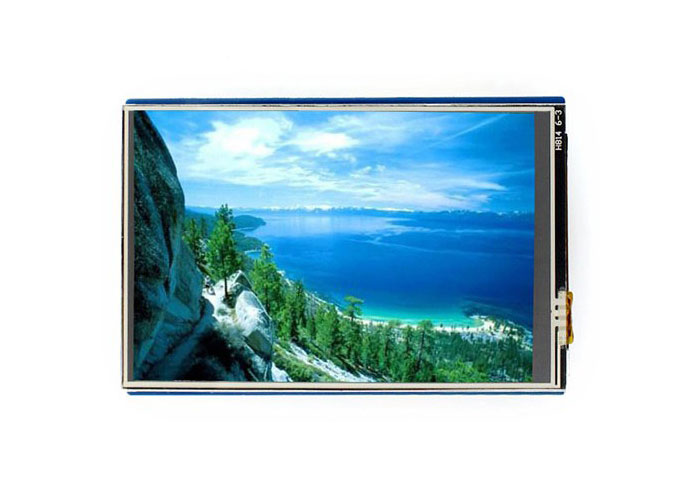

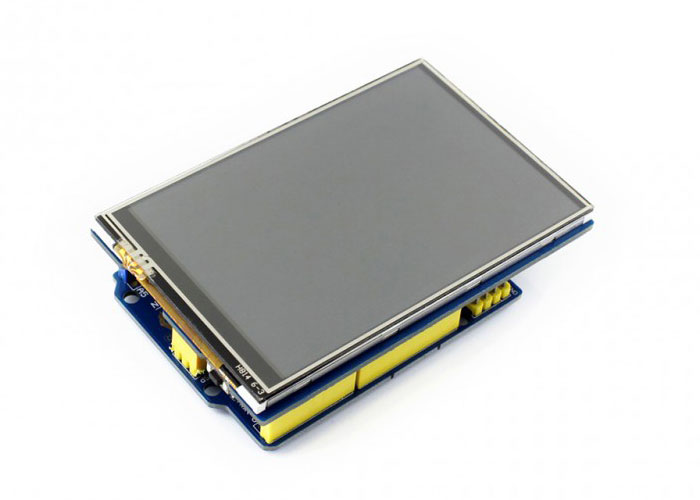

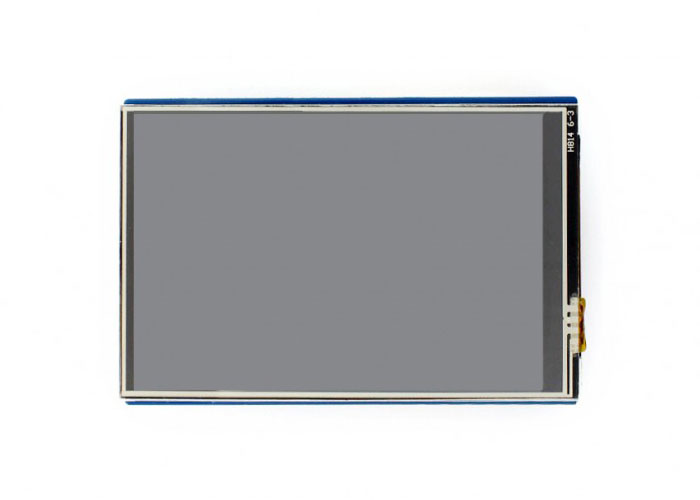

3.5" TFT LCD 480x320 резистивний сенсорний екран від Waveshare

код: DPC258

3.5" TFT LCD 480x320 резистивний сенсорний екран від Waveshare

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

888 грн

очікується

Повідомити

	1
	голосувати

Опис
Відгуки
Задати питання

Резистивний сенсорний екран TFT LCD 3,5 дюйма з роздільною здатністю 480x320 (співвідношення сторін 8:5). Інтерфейс підключення SPI. Він сумісний з такими платформами як: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO. Цей дисплей обладнаний слотом micro-SD для зберігання даних користувача. Регулювання підсвічування здійснюється за допомогою ШІМ сигналу.

Код виробника: 13506, 3.5inch TFT Touch Shield

Особливості:

Резистивний сенсорний екран TFT LCD 3,5 дюйми, роздільна здатність 480x320
Сумісний з платами розробки, такими як: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
ШІМ управління підсвічуванням, дозволяє налаштувати його до потрібного рівня
Слот micro-SD для зберігання даних користувача
Інтерфейс підключення SPI
Надаються приклади для Arduino та STM32

Характеристики:

Дисплей: резистивний TFT LCD
Тип сенсора: резистивний
Роздільна здатність: 480x320 пікселів
Співвідношення сторін: 8: 5
Кількість кольорів: 65К
Інтерфейс підключення: SPI
Контролер управління дисплеєм: ILI9486
Контролер управління сенсором: XPT2046
Напруга: 3.3 В / 5 В

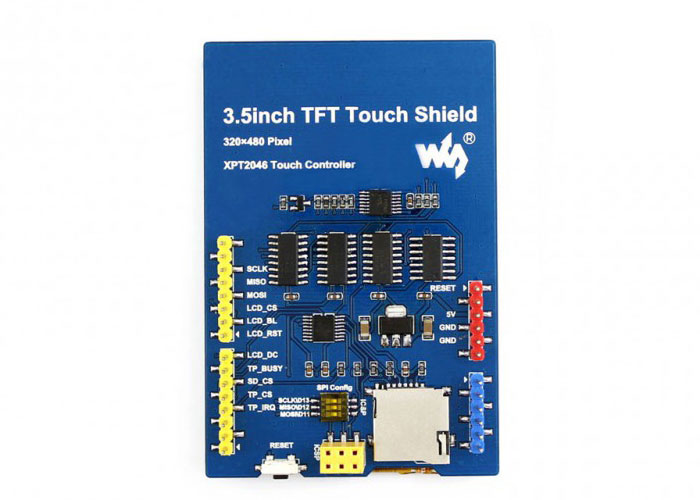

Контакт	Контакт ARDUINO/NUCLEO	Опис
5В	5В	живлення 5В
GND	GND	земля
SCLK	D13	SPI тактовий сигнал
MISO	D12	SPI вхідні дані
MOSI	D11	SPI вихідні дані
LCD_CS	D10	LCD вибір чіпа
LCD_BL	D9	LCD підсвічування
LCD_RST	D8	LCD скидання
LCD_DC	D7	LCD вибір команди/дані
TP_BUSY	D6	Стан сенсорної панелі (вільна / використовується)
SD_CS	D5	Вибір чіпа карти пам'яті
TP_CS	D4	Вибір чіпа сенсорної панелі
TP_IRQ	D3	Переривання сенсорної панелі

Розміри:

Посилання:

WiKi
