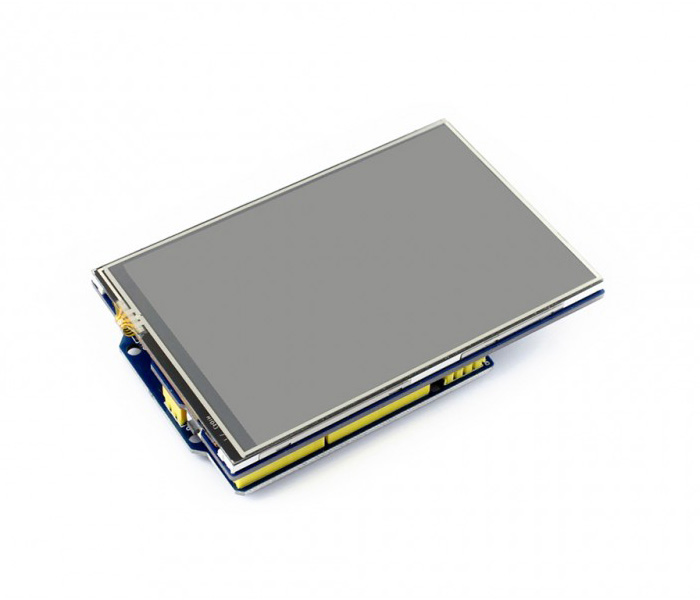

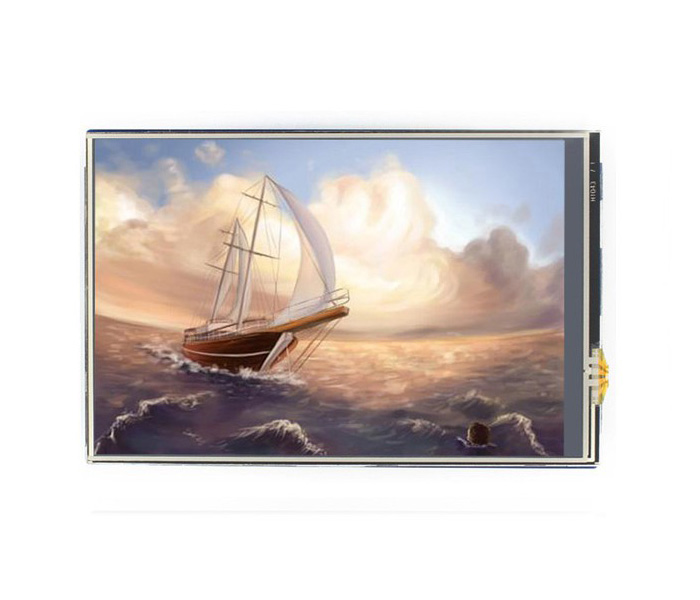

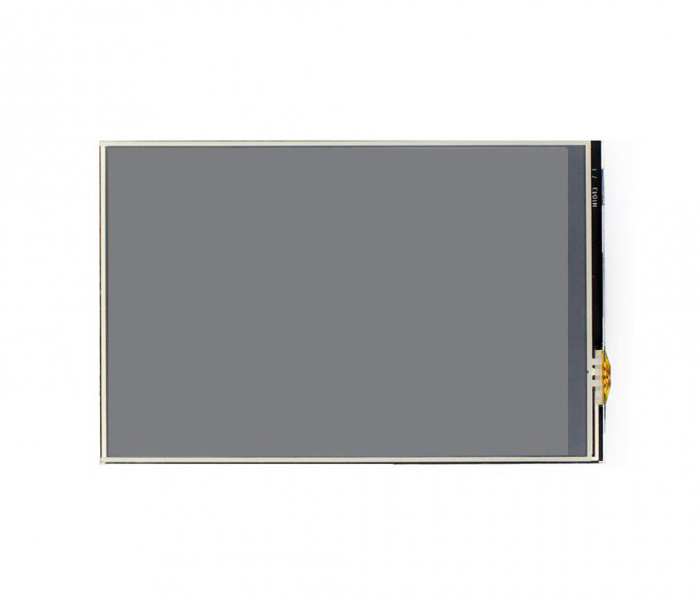

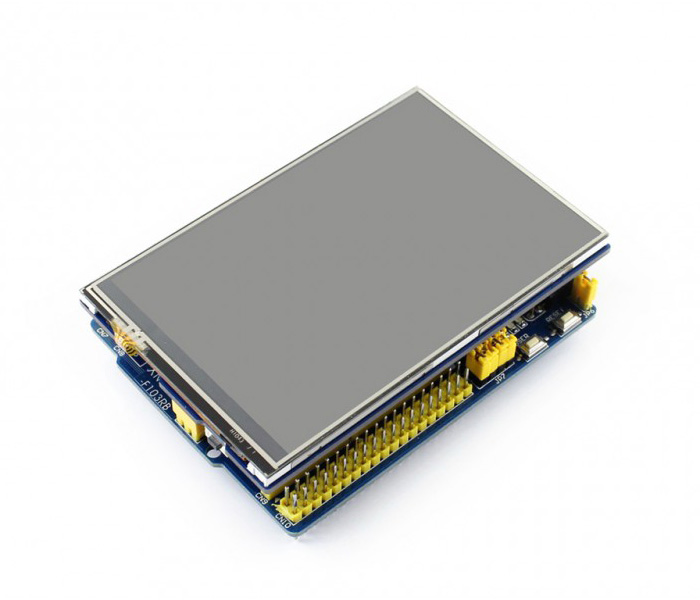

4.0" LCD шилд 480x320 з сенсорним екраном для Arduino від Waveshare
код: DPC522
Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців
гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартостіУважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
1066 грн
очікується
Опис
Відгуки
Задати питання
4-дюймовий LCD шилд 480x320 на контролері ILI9486 з сенсорним екраном на контролері XPT2046 для Arduino і сумісних з ним контролерів і плат розробника. Відрізняється високою якістю зображення і точною сенсорною панеллю. Для використання з контролерами Arduino і STM32 є велика кількість готових прикладів і бібліотек.
Код виробника: 13587, 4inch TFT Touch Shield
Особливості шілда:
Резистивний сенсорний екран TFT LCD розміром 4 дюйма з роздільною здатністю 480x320
Стандартний інтерфейс Arduino, сумісний з такими платами розробки, як: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
Вбудований автономний сенсорний контролер
Управління ШІМ-підсвічуванням дозволяє відрегулювати рівень підсвічування до комфортного рівня
Слот Micro SD, забезпечує простий спосіб зберігання зображень і фотографій для відображення
Керування через SPI, використовується тільки декілька контактів Arduino
Поставляється з прикладами STM32 і Arduino, зручними для портування і використання
Характеристики:
Тип дисплей: TFT
Інтерфейс: SPI
Тип контролера: ILI9486
Тип сенсорної панелі: Резистивна
Контролер сенсорної панелі: XPT2046
Кольорів: 65K
Роздільна здатність дисплея: 480x320
Співвідношення сторін: 8: 5
Напруга логічних рівнів: 3.3В / 5В
Розташування та призначення виводів дисплея:
Сигнал
ARDUINO / NUCLEO вивід
Опис
5V
5V
Напруга 5В
GND
GND
Загальний
SCLK
D13
SPI строб
MISO
D12
SPI вхід даных
MOSI
D11
SPI вихід даных
LCD_CS
D10
LCD вибір кристала
LCD_BL
D9
LCD підсвічування
LCD_RST
D8
LCD сигнал сбросу
LCD_DC
D7
LCD вибір дані/команда
TP_BUSY
D6
Сигнал занйятости сенсорної панелі
SD_CS
D5
Вибір кристалу Micro SD
TP_CS
D4
Вибір кристалу сенсорної панелі
TP_IRQ
D3
Переривання від сенсорної панелі

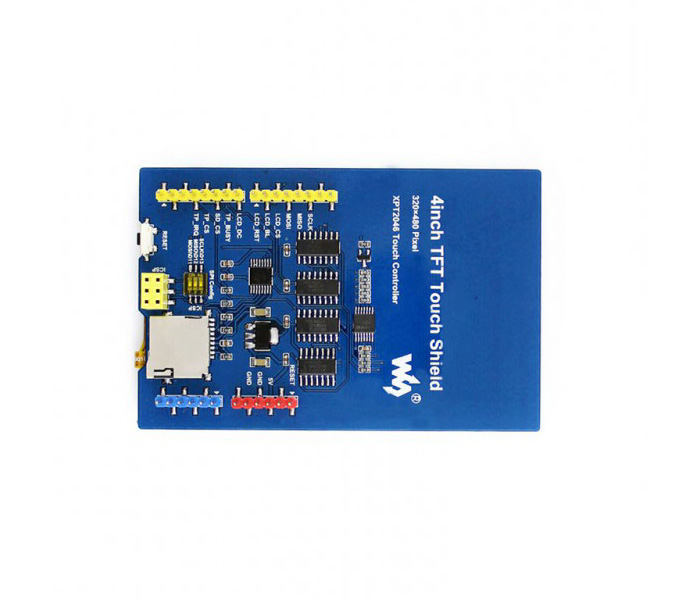

Габаритні розміри і розташування компонентів на платі дисплея:
