Модуль розширення портів мікроконтролерів та міні-комп'ютерів PCF8575TS

код: DPC276

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

80 грн

очікується

Повідомити

	3
	голосувати

Опис
Відгуки (4)
Поставити запитання

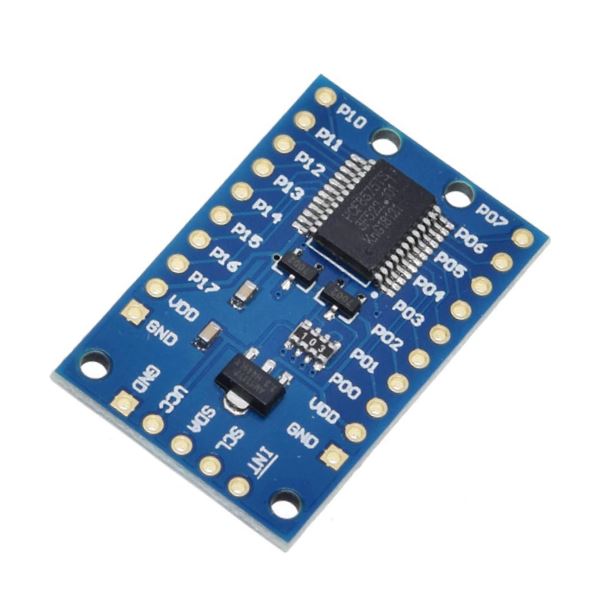

Закінчилися контакти вводу/виводу? Даний модуль призначений розширити кількість портів до 16 окремих портів вводу/виводу, використовуючи тільки інтерфейс I2C для управління. На платі є перетворювач рівня сигналів на 3.3В, а також перемичка, якщо її запаяти, рівень буде таким же як VCC.

Модуль відмінно впорається із завданнями підключення периферійних пристроїв та датчиків, для яких не потрібна висока швидкодія. Для підключення до контролерів з напругою 5В та 3.3В на платі передбачено стабілізатор напруги та перетворювач рівня інтерфейсу управління. Для швидкого реагування зміну вхідних сигналів на модулі є вихід переривання, який можна під'єднати до входу переривання мікроконтролера чи мінікомп'ютера.

Характеристики:

Мікросхема: PCF8575TS
Напруга живлення: від 2.5 до 5.5 В

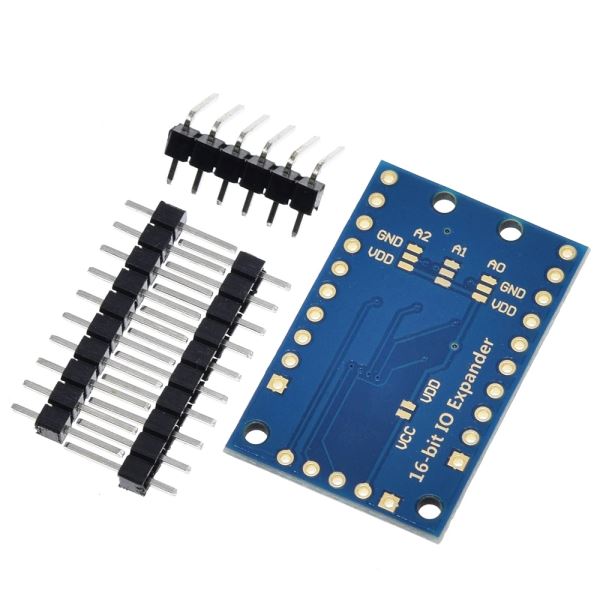

I2C Адреса: 0x20 (за замовчуванням), може бути змінений шляхом пайки селекторів на друкованій платі A0, A1 та A2
Робочий струм: 100 мА (максимальний)
Кількість доступних вхідних, вихідних контактів: 16 (напрямок кожного налаштовується незалежно)
Кількість виходів переривання: 1

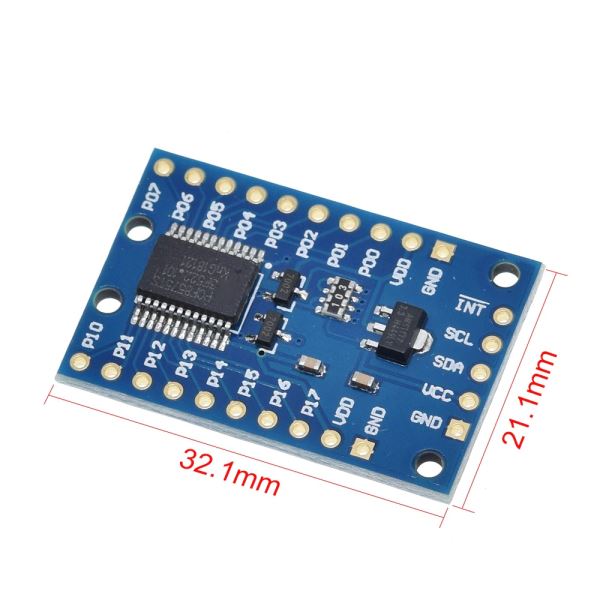

Розмір: 3x2 см

Посилання:

Документація

Відгуки покупців про Модуль расширения портов микроконтроллеров и мини-компьютеров PCF8575TS

Віктор (16.01.2023)

Доброго дня.
виникло питання по цьому модулю.
PCF8575? напруга живлення 3.3в.
підключив бібліотеку https://github.com/xreef/PCF8575_library
входи та виходи працюють.
але входи підтягнуті до 0в. щоб була "1" потрібно на відповідний порт , налаштований як вхід, подати 3,3в. напряму.
при цьому ток 55ма!.
подача через резистори різного номіналу (50-200ом) не переключають вхід в "1".
виходи працюють нормально.

Відповісти

Konstantan (07.02.2025)

Сначала запиши 1 в нужный порт и он станет "входным". Если не нравится, что на нем плюс питания, то подтяни его к земле резистором. Резистор 1кОм оставит на этом входе примерно 0,1В, а резистор 10кОм - примерно 1В. Я не проверял, но уверен.

Відповісти

Олег Андрійович (16.12.2021)

Підключення до RaspberryPi4, 3.3В живлення
i2cdetect бачить
i2cset каже що усе добре, але нічого не робить, усюди все одно нулі.
Йому потужності не вистачає чи я щось не так роблю?

Відповісти

admin (20.12.2021)

Доброго дня. Напишіть нам лист на пошту з описам ваших дій (як піключали, куди і до чого тощо) Ми постараємося вам допомогти.

Відповісти
