219 грнз ПДВ
в наявності
Опис
Відгуки (5)
Задати питання

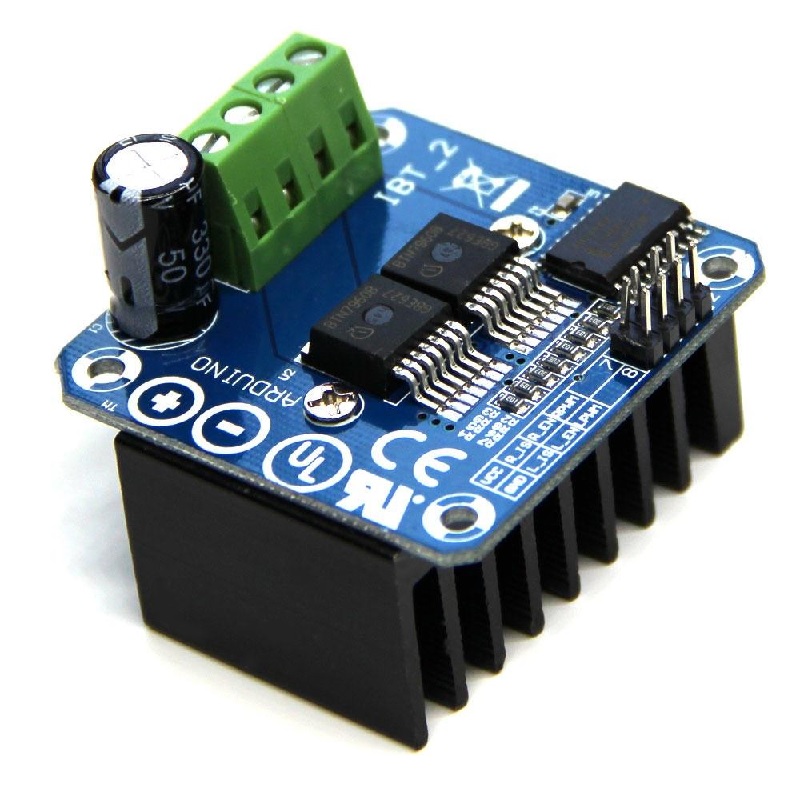

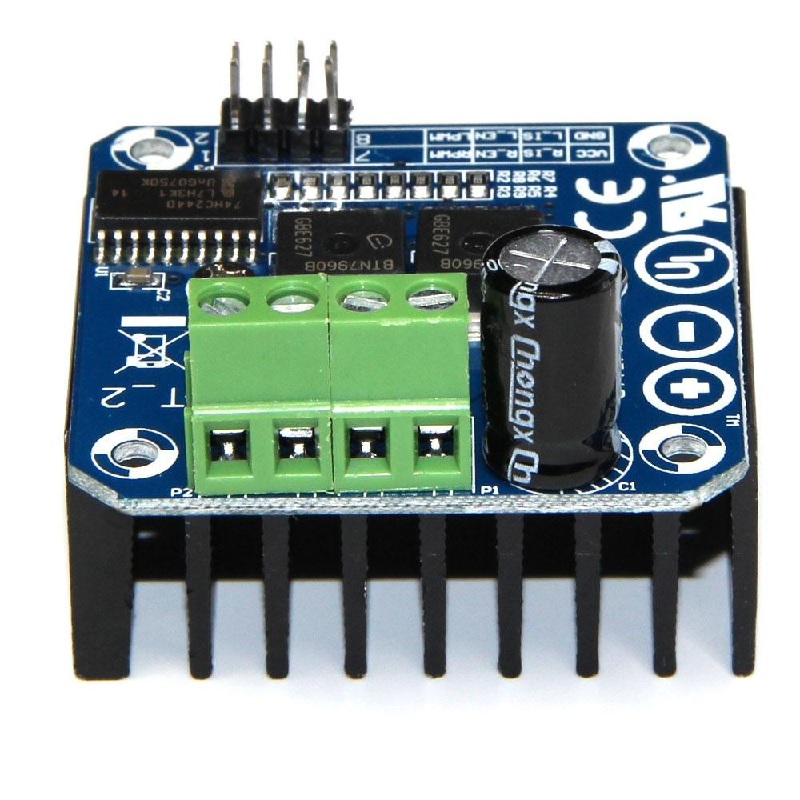

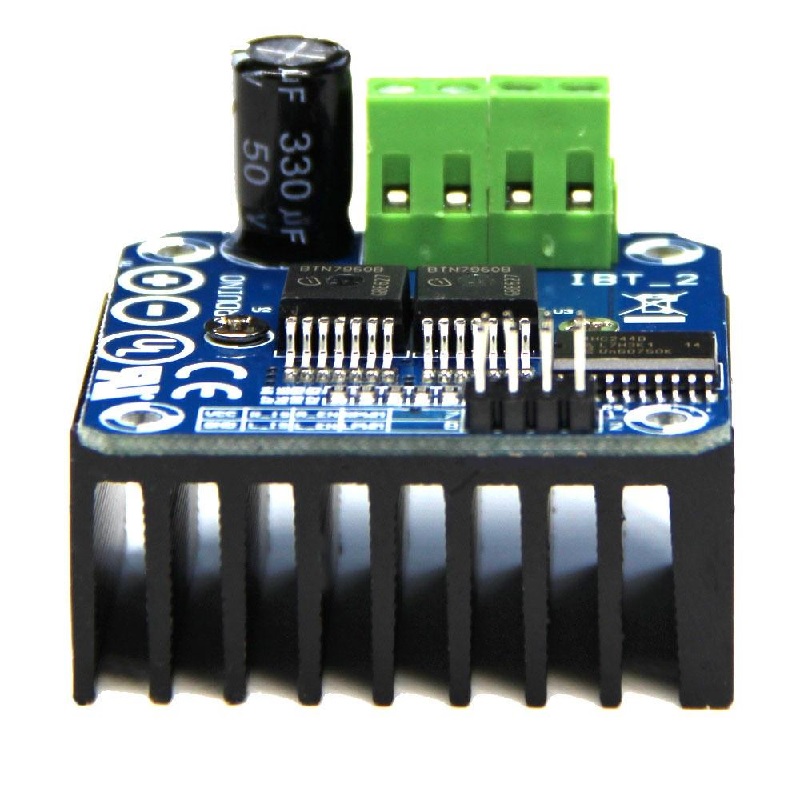

Потужний інтегральний напівмостовий драйвер, розроблений компанією Infineon для інтелектуального керування електродвигунами. Виконаний на швидкодіючих чіпах BTS7960 із низьким внутрішнім опором, тому є ідеальним рішенням для проектів із високим енергоспоживанням.
Модуль підтримує керування двигуном за допомогою ШИМ при максимальній частоті 25 КГц, має захист від короткого замикання, перегріву та перевищення вихідної напруги. Рівень вхідного сигналу: 3.3В-5В, тому модуль драйвера сумісний з будь-якими мікроконтролерами, в тому числі і Arduino
Характеристики:
Вихідний струм: 43 А
Внутрішній опір: 16 мОм
Частота ШІМ: 25 кГц
Напруга живлення двигунів: 6...27 вольт
Напруга живлення цифрової частини: 5 вольт
Напруга по керуючих входах: 3.3-5 вольт
Можливість каскадного з'єднання з аналогічними модулями
Розміри: 50x50х42 мм

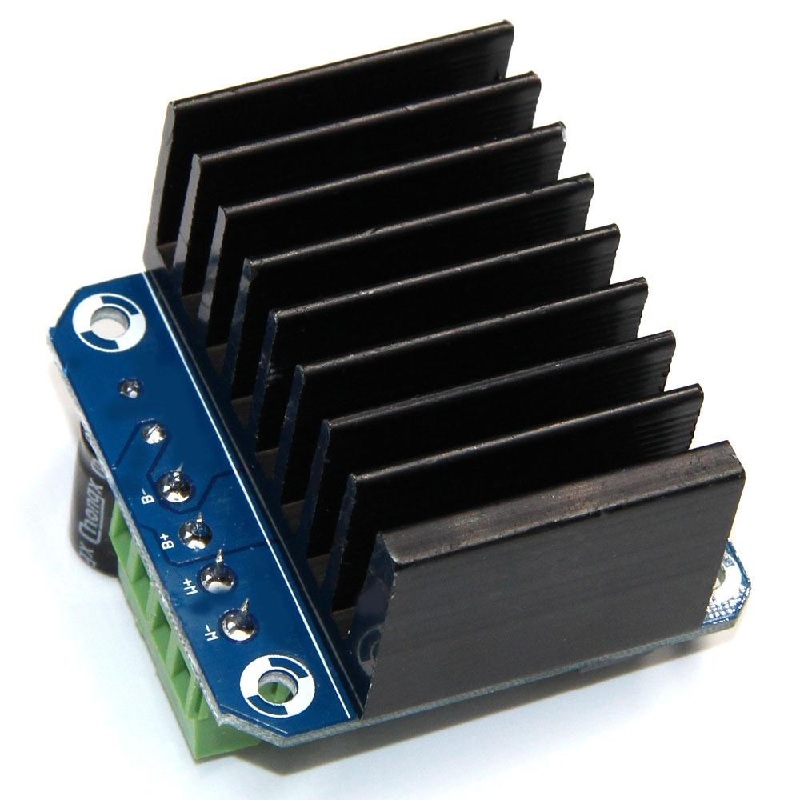

Роз'єм з гвинтовими затискачами:
М+ – підключення електродвигуна
М- - підключення електродвигуна
B+ – підключення плюсового виведення зовнішнього потужного джерела живлення для електродвигуна від 5,5 до 27 вольт
B - підключення мінусового виведення зовнішнього потужного джерела живлення для електродвигуна від 5,5 до 27 вольт.
Відгуки покупців про Контроллер шагового двигателя BTS7960-MODUL
Керування драйвером двигуна по 2 проводам:
Рух вперед з регулюванням швидкості: «L_PWM» = 0, «R_PWM» = ШІМ (що вище ШИМ тим вище швидкість).
Рух вперед з регулюванням швидкості: "L_PWM" = ШІМ, "R_PWM" = 1 (що вище ШІМ тим нижче швидкість).
Рух назад з регулюванням швидкості: «L_PWM» = ШІМ, «R_PWM» = 0 (що вище ШІМ тим вища швидкість).
Рух назад з регулюванням швидкості: «L_PWM» = 1, «R_PWM» = ШІМ (що вище ШІМ тим нижче швидкість).
Гальмування: L_PWM = R_PWM = 0 або 1 (максимальне гальмування).
Дрброго дня. Рокі 2 тому купував такі фірмові драйвери на яких були надруковані лого Arduino. Такі як зараз на фото на сайті. Але сьогодні таких вже немає. В інтернеті дуже багато підробок, котрі слабкіші за оригінал (в мене мотори 22А, та на піку такий драйвер уходив в захист). Деякі магазини не брешуть і пишуть в описі до 30А. Ци, майже нормальні, та тягнуть до 43А, а відрізняються лише надписом HW-39 на лівому боці.
Прекрасный контроллер,
Позволят подключить два двигателя при определенных условия, но без реверса.
Иногда не правильно припаяны выводные разъемы, но это решается :)
