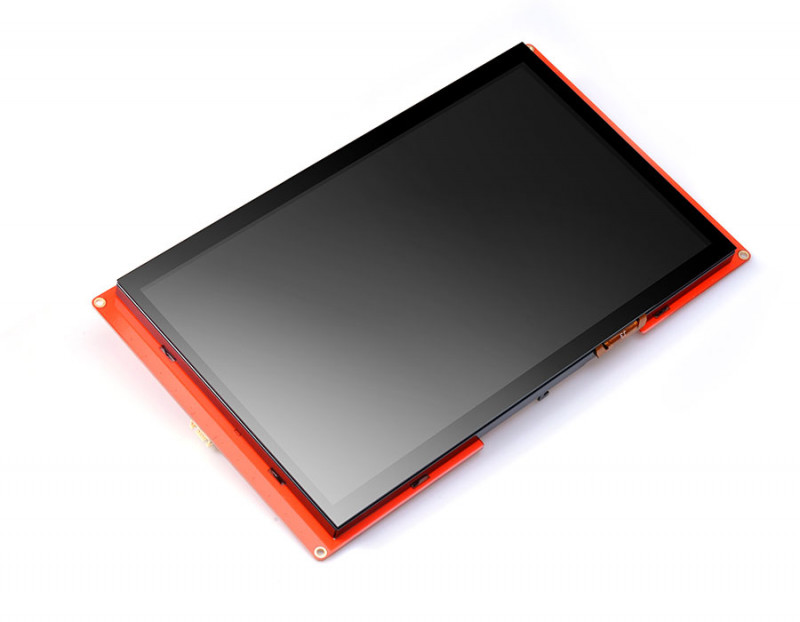

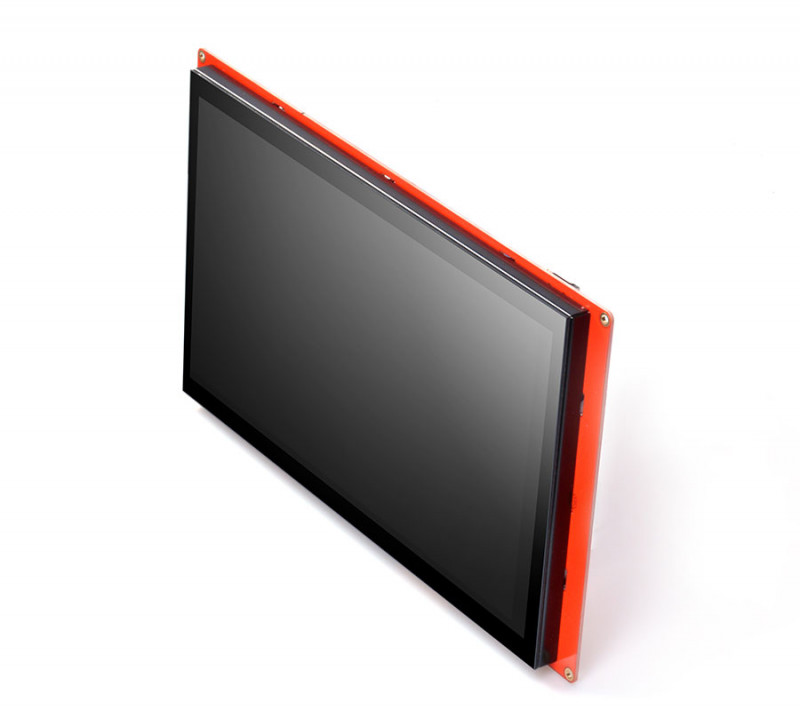

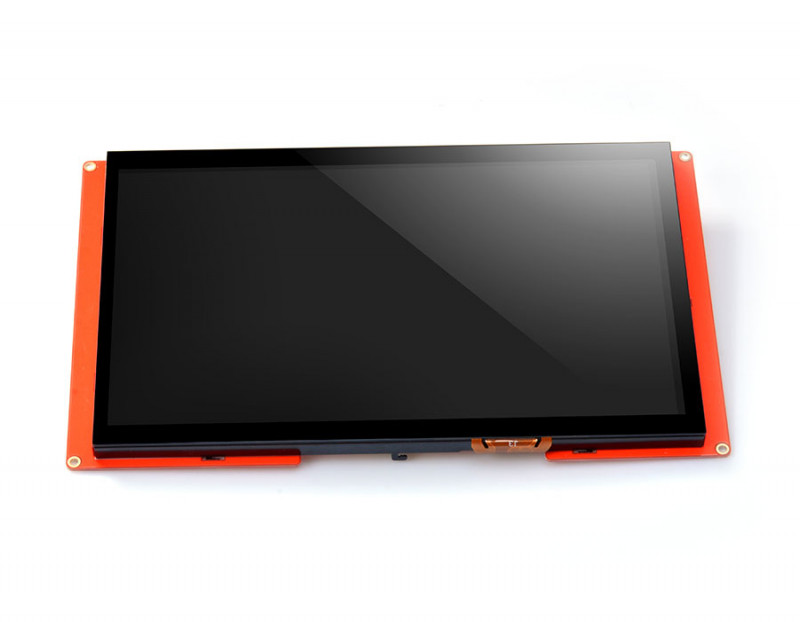

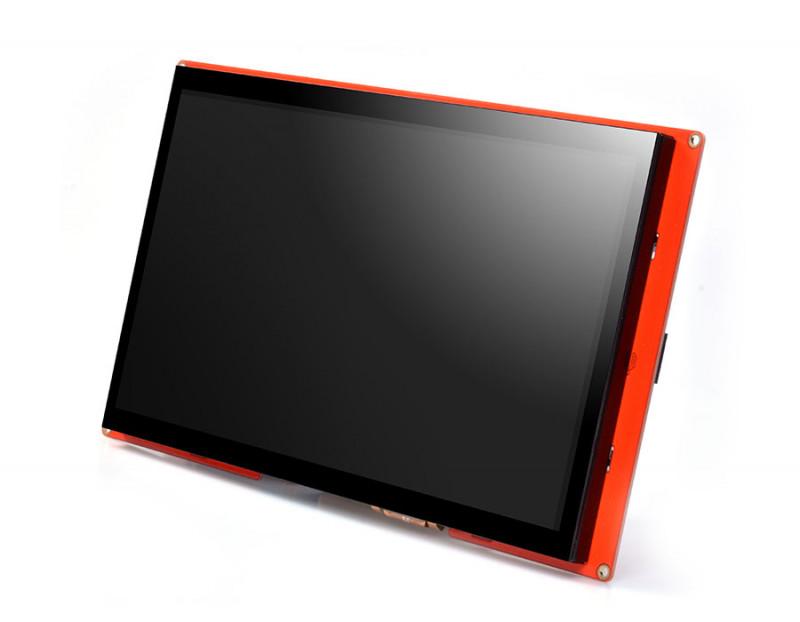

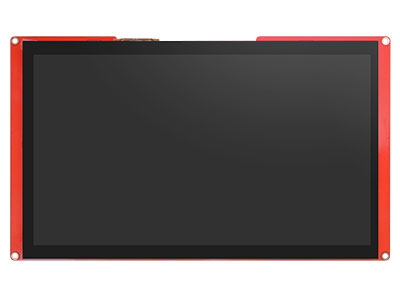

10.1" NEXTION NX1060P101-011C-I Intelligent Series 1024х600

Панелі Nextion – це рішення для людино-машинного інтерфейсу (HMI), що поєднує в собі вбудований процесор та сенсорний дисплей, пам'яті із програмним забезпеченням Nextion Editor для розробки проекту HMI GUI. Використовуючи програмне забезпечення NEXTION Editor Ви можете швидко розробити графічний інтерфейс HMI шляхом перетягування компонентів (графіки, тексту, кнопки, повзунка тощо) та текстових інструкцій ASCII для кодування взаємодії компонентів на стороні дисплея. Дисплей Nextion HMI підключається до периферійного мікроконтролера через TTL Serial (5V, TX, RX, GND) для надання повідомлень про події, на які може працювати периферійний MCU, периферійний MCU може легко оновлювати прогрес і стан назад на дисплей Nextion, використовуючи прості текстові інструкції .

Код виробника: IM190411002, NX1060P101-011C-I

Продукти серії Intelligent мають більш потужне апаратне забезпечення з точки зору мікроконтролерів, флеш-накопичувачів та SRAM у порівнянні з серіями Basic та Enhanced Series. Що ще нового? Функції відтворення аудіо, відео та анімації збагачують взаємодію користувача з проектом HMI. Intelligent Series підтримує розширені програмні можливості та функції, такі як прозорий компонент, ефект завантаження сторінки, компонент Move та Drag тощо.

Ви можете розробити проект HMI GUI за допомогою безкоштовного новітнього програмного забезпечення Nextion Editor версії 0.58 або вище, прості компоненти Drag-and-Drop та прості текстові інструкції ASCII значно скоротять ваші робочі навантаження на розробку проекту HMI.

Габаритні розміри:

Характеристики:

• Тип панелі: NX1060P101-011C-I
• Розмір екрану: 10,1 дюйми
• Роздільна здатність дисплея: 1024 х 600
• Тип матриці дисплея: IPS RGB 65K
• Тип сенсорної панелі: ємнісний сенсорний екран

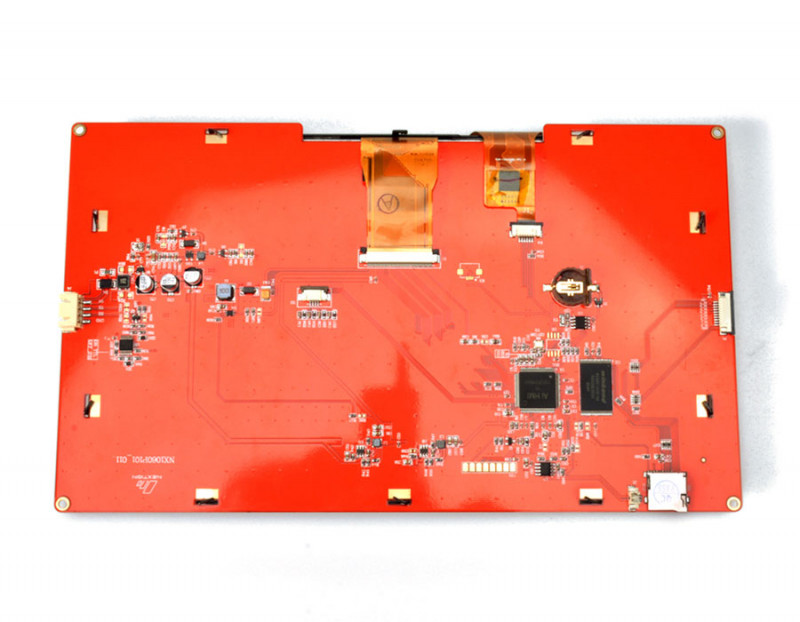

• Вбудований мікроконтролер 200 МГц та до 128 МБ для проекту HMI
• Вбудований годинник реального часу: RTC, EEPROM, 8 цифрових GPIO (2 ШІМ)
• Інтерфейс: послідовний UART 4 ??контакти (+5V, TX, RX, GND) TTL логічні рівні
• Компоненти редактора: Текст, Прокручування тексту, Число, Xfloat, Кнопка, Індикатор виконання, Зображення, Обрізка, Гаряча точка, TouchCap, Датчик, Форма сигналу, Повзунок, Таймер, Змінна, Кнопка подвійного стану, Прапорець, Радіо, QRcode, Перемикач, , TestSelect, SLText, DataRecord, FileStream, Gmov, Відео, Аудіо, ExPicture
• Напруга живлення: 5В
• Батарейка резервного живлення: CR1220
• Яскравість дисплея: 300 нит з регулюванням яскравості
• Аудіо інтерфейс
• Робоча температура: від -20 до 70 градусів.
• Температура зберігання: від -30 до 85 градусів.
• Сумісність: з CE та RoHS

Комплектація:

• NX1060P101-011C-I HMI Дисплей

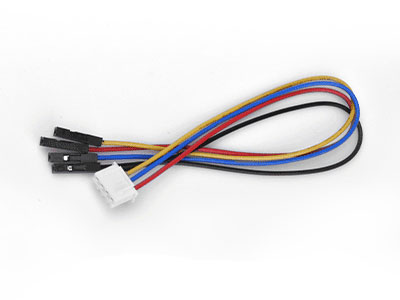

• XH2.54 4х контактний кабель

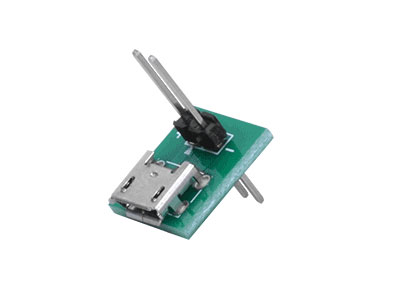

• Контрольна плата блоку живлення

Посилання:

• Специфікация
• Розміри
• Набір інструкцій
• Керівництво редактора
• Оголошення LTA
• Сертифікація CE
• Сертифікація ROHS
