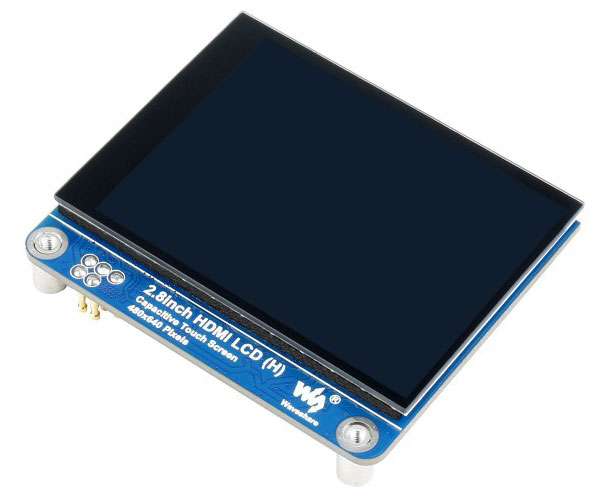

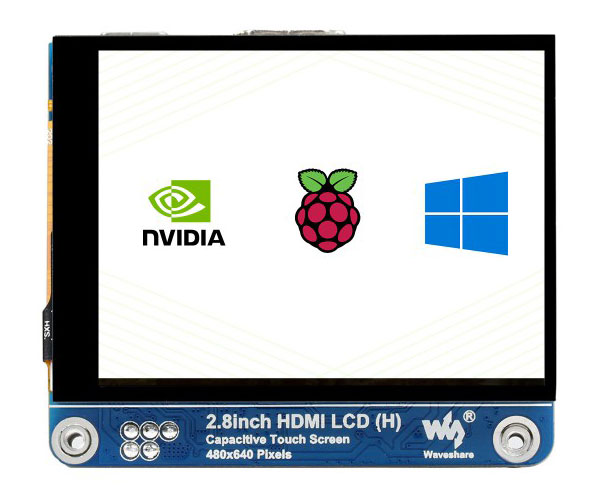

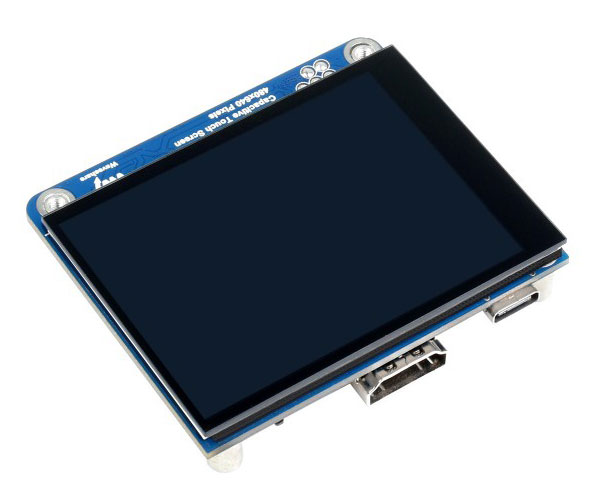

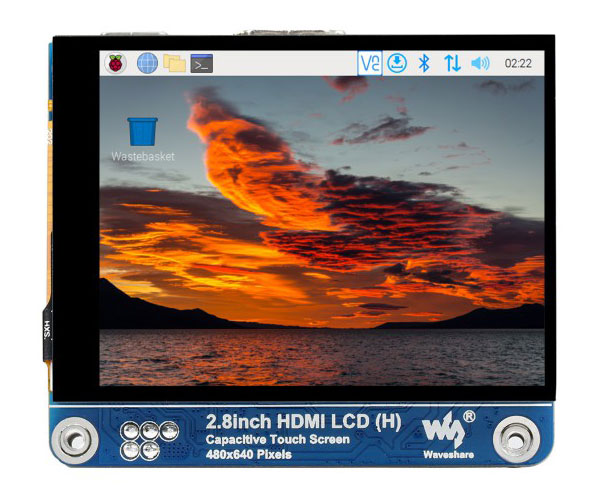

2.8" IPS LCD HDMI дісплей 480x640 від Waveshare

Якісний TFT LCD IPS дисплей 480x640 із підтримкою програмного повороту зображення. Дисплей оснащений ємнісною сенсорною панеллю, для використання якої, можливо, доведеться встановити додатковий драйвер. Дисплей може використовуватися як комп'ютерний монітор, ТВ-бокс, монітор для PSP і як стандартний вихідний пристрій HDMI (без сенсорної функції). Підтримка аудіовиходу HDMI, регульована яскравість підсвічування. Частота оновлення зображення 60 кадрів за секунду

Код виробника: 21316, 2.8inch HDMI LCD (H)

Для зменшення кількості з'єднувальних дротів на платі дисплея передбачені конектори Pogo pin для підключення напруги живлення.

Вибір типу підключення сенсорної панелі виконується перемикачем на платі.

Для повноцінної роботи дисплея з Raspberry Pi необхідно додати такі рядки у файл конфігурації:

hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 480 640 60 6 0 0 0
dtparam=i2c_arm=on
dtoverlay=waveshare-28HDMI-3b
dtoverlay=waveshare-28HDMI-4b
start_x=1
gpu_mem=128

Підключення дисплея до Raspberry 3B:

Підключення дисплея до Raspberry 4:

Підключення дисплея до Jetson Nano AI:

Підключення дисплея до персонального компьютера:

Габаритні розміри дисплея:

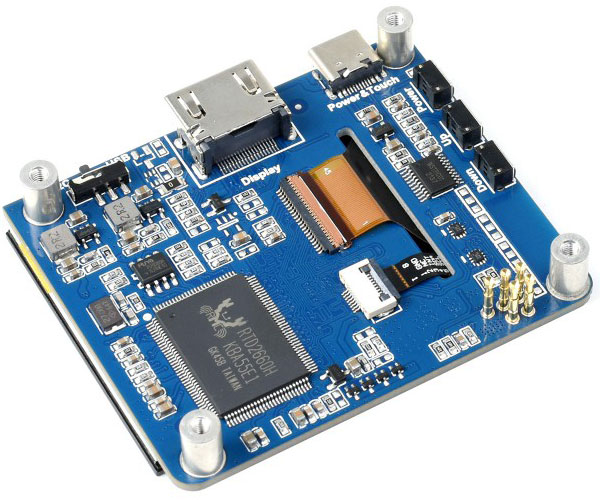

Розташування елементів на платі:

Характеристики:

• Тип панелі: IPS
• Роздільна здатність дисплея: 480x640
• Тип сенсорної панелі: ємнісна
• Тип інтерфейсу:
  • Відео - HDMI
  • Сенсорна панель - USB Type-C
• Напруга живлення: 5В
• Підключення живлення: USB-Type-C та Pogo pin
• Розміри: 66.5х56 мм

Комплектність:

• 2,8-дюймовий HDMI ЖК-дисплей (H) x1
• Адаптер HDMI (C) x1
• Адаптер HDMI (B) x1
• Кабель HDMI x1
• Кабель USB-A к USB-C x1
• Комплект кріплення x1

Посилання:

• Wiki
