Модуль тестування датчика HC-SR04

код: AOC356

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

122 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (2)
Задати питання

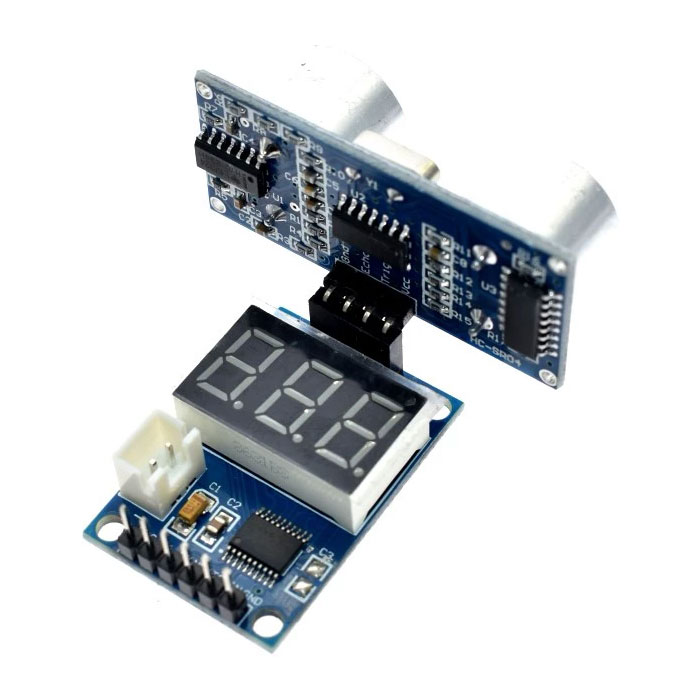

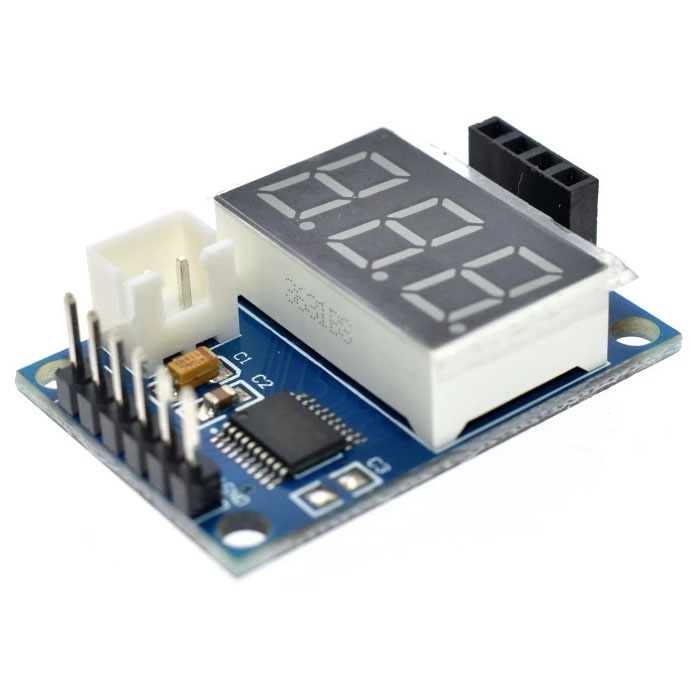

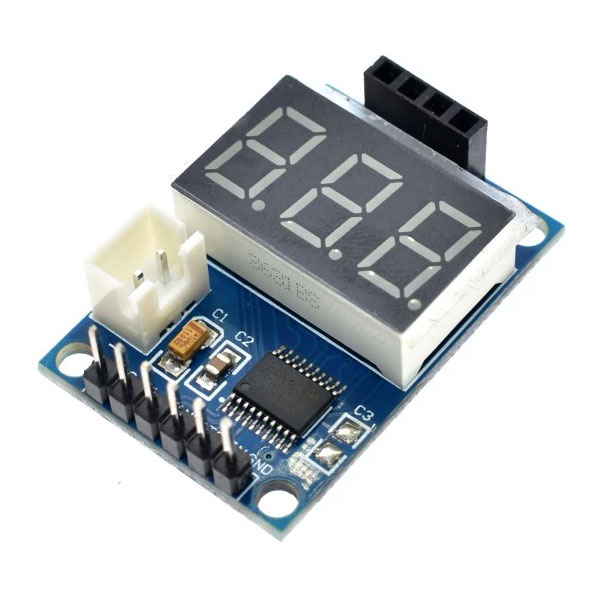

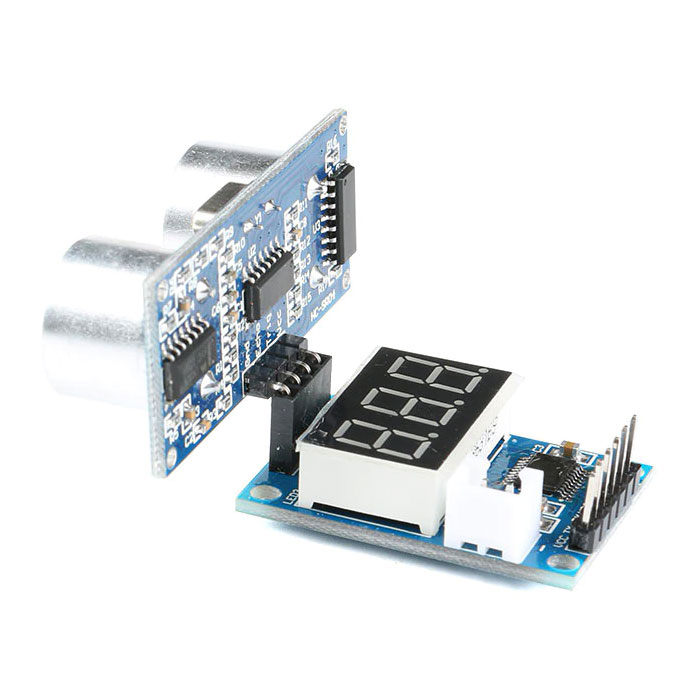

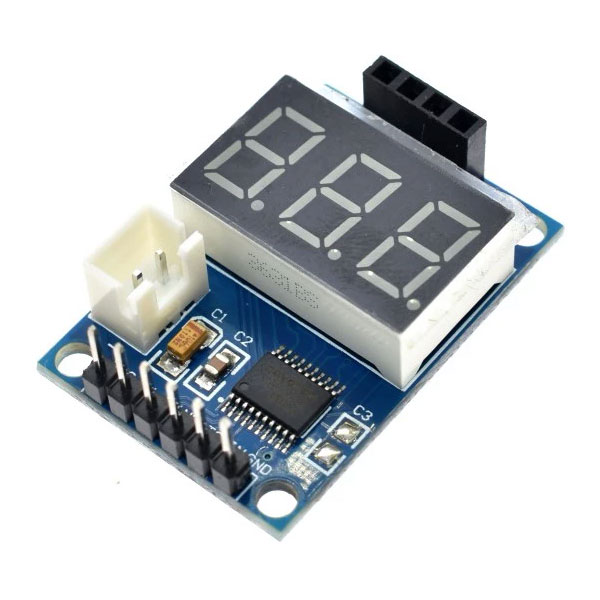

Модуль тестування датчика HC-SR04 дозволяє без мікроконтролера перевірити (а також використовувати) ультра-звуковий датчик HC-SR04 і йому подібні. Достатньо підключити датчик у роз'єм, подати живлення – і відразу можна динмічно міряти відстань до об'єкта.

При вимірі відстані площа вимірюваного об'єкта повинна бути не менше 0,5 квадратних метра, він повинен бути гладким і мати відбивну здатність - інакше це вплине на точність вимірювань.

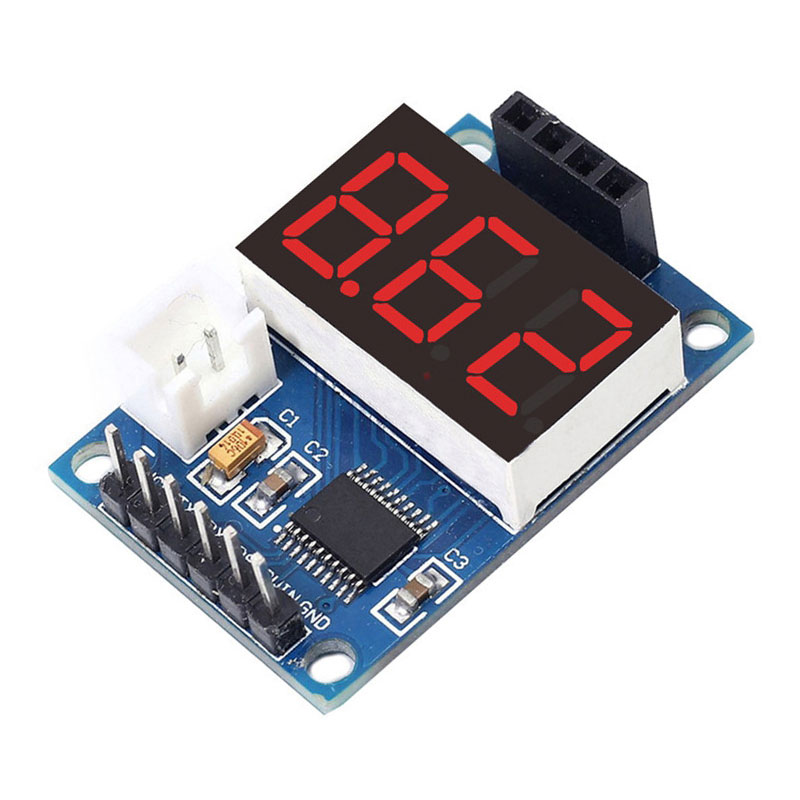

Значення виміряної відстані може відображатися як на дисплеї так і виведене в послідовний порт
Цифровий дисплей підключається безпосередньо до ультразвукового модуля та живиться від напруги 5В
Послідовний порт має контакти VCC, TX, RX та GND для підключення до мікроконтролера або USB-UART перехідника. Швидкість обміну даними 9600 Бод. Вихідний формат даних: "D:XXX/r/n", де XXX значення відстані від сантиметрів.

Характеристики:

модуль побудований на високопродуктивному процесорі STM8S103
цифровий дисплей
дані можуть виводитись через послідовний порт
вимірювана відстань: 3см - 400см
одиниці вимірювання, що індикуються: см
похибка виміру: ~ 1%
робоча напруга: 5В
габаритні розміри модуля: 24.2×35.1мм

Опис інтерфейсу:

VCC, GND: подача напруги живлення 5В
2.54 мм роз'єм: Подача напруги живлення 5В
TX: Вихід послідовного інтерфейсу
RX: Вхід послідовного інтерфейсу
NRST, SWIN: зарезервовані та використовуються при перепрограмуванні мікроконтролера STM8

Відгуки покупців про Модуль тестирования датчика HC-SR04

Сурин Игорь Ростиславович (01.07.2024)

всё ок. быстро и качественно.

Відповісти

Олександр (04.01.2023)

Заказ пришел быстро!!!
Огорчило только проц стоит N76E003AT20 вместо STM8S103.

После сравнения в интернете найдено:
STM8S103 если выводы VCC, TX, RX, NRST, SWIN, GND.
N76E003AT20 если выводы VCC, TX, RX, DIO, CLK,GND.

После срисования схемы подтвердилось N76E003AT20.
Есть ещё другие процы китайцы ставят.
Пруф https://www.electroschematics.com/an-ultrasonic-shortcut-getting-the-hc-sr04-transducer-up-and-running-fast/
