ODROID-HC4 (з блоком живлення 15В 4А)

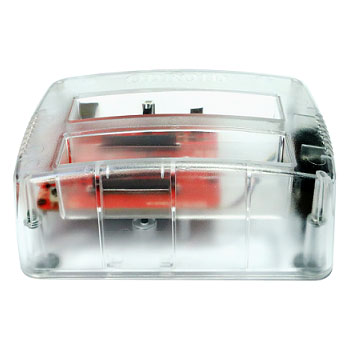

ODROID-HC4 – це нова платформа Home-Cloud, заснована на тому ж процесорі ARM, що й ODROID-C4. 12-нанометровий енергоефективний чотириядерний процесор Cortex-A55 із частотою 1,8 ГГц та швидкою оперативною пам'яттю DDR4 об'ємом 4 ГБ. На платі є флеш-чіп SPI ємністю 16 МБ для корисної функції Petitboot. У цьому одноплатному комп'ютері порівняно з багатьма іншими реалізовано рішення прямого моста PCIe-SATA. При цьому ODROID-HC4 надає дві док-станції для зберігання даних SATA.

Код виробника: G201014154359

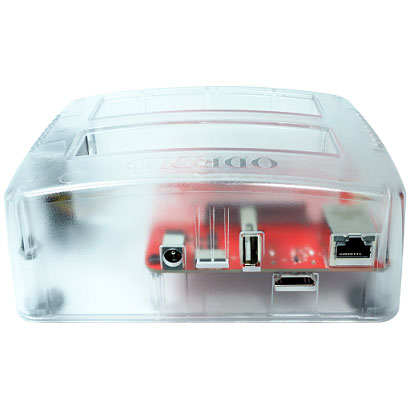

На задній панелі розташовані роз'єми: живлення постійного струму 5,5х2,1 мм, слот micro-SD (сумісний з UHS-1), порт USB 2.0, HDMI 2.0 та LAN GbE (RJ45, 10/100/1000 Mbps). Ця версія комп'ютера поставляється без дисплея OLED (який є на деяких світлинах).

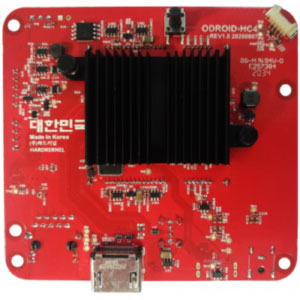

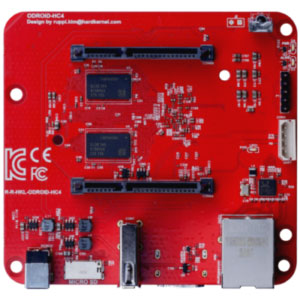

Основные компоненты компьютера:

Завдяки двом роз'ємам SATA, користувач легко може встановити два вінчестери 3,5” або два вінчестери 2,5” або два SSD-накопичувачі 2,5”. Користувач також може використовувати один механічний і один SSD. Завдяки Linux LVM або mdadm користувачі можуть об'єднати два диски в RAID 0, RAID 1 або оптимізувати операції введення-виводу з великим диском, використовуючи один механічний диск і SSD для кешування (LVM, bcache і т. д.).

Блок-схема:

Продуктивність інтерфейсу SATA:

Виробник проводив тестування пропускної спроможності інтерфейсу SATA, підключивши до HC4 твердотільний накопичувач SATA. Швидкість передачі становила 390~420 МБ/с.

Продуктивність інтерфейсу SATA:

Виробник проводив тестування пропускної спроможності інтерфейсу SATA, підключивши до HC4 твердотільний накопичувач SATA. Швидкість передачі становила 390~420 МБ/с.

Downloading

Uploading

Helios LAN Test Result / Samsung 860 EVO 250GB SSD

Seagate Barracuda 2TB HDD (ST2000DM006)

Теплові властивості:

Температура SoC становила близько 50-60°C при дуже високих обчислювальних навантаженнях, а температура камери була встановлена на рівні 30°C. У корпусі є 40-мм вентилятор, що охолоджує, який добре справляється з температурою SBC, а процесор працює без теплового тротлінгу. Перевірка температури жорсткого диска за допомогою команди smartctl показала, що вона становить близько 40 °C при інтенсивному безперервному тесті rsync між двома жорсткими дисками.

Термографія.

При температурі довкілля 33°C температура поверхні HDD досягала 45°C. При кімнатній температурі 25°C поверхня жорсткого диска становила нижче 40°C.

Характеристики:

• Процесор: Amlogic S905X3
• Архітектура: ARMv8-A з розширеннями Neon та Crypto
• Кеш інструкцій L1: 32 КБ, 4-канальний асоціативний набір (128 наборів), 64 байтові рядки, що спільно використовуються 1 процесором
• Кеш даних L1: 32 КБ, 4-канальний асоціативний набір (128 наборів), 64 байтові рядки, що спільно використовуються 1 процесором
• Кеш даних L3: 512 КБ, 16-канальний асоціативний набір (512 наборів), 64 рядки байта, що спільно використовуються 4 процесорами Quad-Core Cortex-A55 (1,800 ГГц)
• Графічний процесор: Mali-G31 MP2 з 4 ядрами (650 МГц)
• Оперативна пам'ять: DDR4 4ГБ із шириною шини 32 біта
• Швидкість передачі: 2640 МТ/с (клас PC4-21333)
• Сховище: 1 слот Micro SD (режим DS/HS до UHS-I SDR104)
  • Мережа: 1 порт GbE LAN (RJ45, підтримка 10/100/1000 Мбіт/с)
    • Ethernet: Realtek RTL8211F
    • Світлодіодні індикатори:
      • Зелений світлодіод: блимає під час передачі даних при швидкості з'єднання 100 Мбіт/с.
      • Жовтий світлодіод: блимає під час передачі даних при швидкості з'єднання 1000 Мбіт/с.
• Відео рознімання: 1 x HDMI 2.0 (до 4K при 60 Гц з HDR, CEC, EDID)
• Аудіо: 1 цифровий вихід HDMI
• Охолодження:
  • 1 пасивний радіатор (40x32x10 мм) на процесорі
  • 1 гідравлічний підшипниковий вентилятор
    • Номінальна напруга: 5 В
    • Номінальний струм: 100 мА
    • Максимальна швидкість обертання: 4000
    • Повітряний потік CFM: 4,3
    • Тиск повітря (H2O): 0,053
    • Рівень шуму (дБА): 23,9
    • Розмір: 40 х 40 х 10,6 мм
    • Провід та роз'єм: 80 мм, 4 контакти, крок 1,25 мм.
• USB: 1 хост-порт USB 2.0
• 1 послідовна консоль налагодження (UART)
• 2 роз'єми SATA
• 1 ІЧ-приймач для пульта дистанційного керування
• Світлодіодні індикатори системи:
  • Червоний - Горить постійно при підключенні живлення
  • Синій - блимає, як серцебиття, поки працює ядро.
• Роз'єм живлення постійного струму: 5,5 мм х 2,1 мм
• Напруга живлення: 14,5 В ~ 15,5 В (Рекомендується адаптер живлення постійного струму 15 В/4 А)
• Енергоспоживання із двома жорсткими дисками ST2000DM006:
  • IDLE (з жорстким диском у повільному обертанні): < 5,88 Вт
  • Активний (з використанням SAMBA): <15,59 Вт
  • Режим очікування: < 0,29 Вт
• Розміри плати: 84 мм х 90,5 мм х 25,0 мм
• Розміри радіатора: 40 мм х 32 мм х 10 мм
• Вага: 280 г, включаючи радіатор, вентилятор та корпус

Комплектація:

• міні-компьютер ODROID-HC4 - 1 шт.
• блок живлення 15В 4А - 1 шт.

Посилання:

• WiKi
