ODROID-M1 4Гб RAM (з блоком живлення 12В 2А)

ODROID-M1 - це одноплатний комп'ютер із широкими можливостями для підключення різних периферійних пристроїв. Цей комп'ютер ідеально підходить для вирішення таких завдань, як невеликих серверів, систем автоматизації та систем штучного інтелекту. Для цього компанія ODROID Hardkernel розробила різноманітні апаратні аксесуари та програмне забезпечення до них.

Код виробника: G220308142749

Центральний процесор комп'ютера Rockchip RK3568B2. Він є трохи модифікованою версією Rockchip RK3568 і відрізняється від попередника фактично лише відсутністю металевої теплової кришки. Цей процесор гарантовано проводитиметься протягом наступних 15 років.

ЦП містить у собі чотири процесори ARM Cortex-A55, що характеризуються низьким енергоспоживанням і високою ефективністю роботи на частоті 2 ГГц. У плані продуктивності ЦП та графічного процесора Rockchip RK3568B2 дуже схожий процесор встановлений на ODROID-C4.

Операційні системи які підтримуються:

• Linux
• Unix
• Android

Характеристики:

• CPU: Rockchip RK3568 (4 Quad-Core Cortex-A55 (1.992GHz) / L1 cache: 32 KB / L3 data cache: 512KB
• GPU: Mali-G52 MP2 (архітектура ARMv8-A з розширеннями Neon та Crypto)
• NPU: 0.8Tops@INT8, інтегрований високопродуктивний прискорювач ІІ RKNN NPU. Підтримує перемикання одним натиском Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
• Оперативна пам'ять: 4GiB LPDDR4 (шина 32/швидкість передачі даних: 3120 МТ/с, до 1560 МГц)
• Сховище:
  • 1 x eMMC
  • 1 x Micro SD (DS/HS до UHS-I SDR104)
  • 1 x NVME M.2 SSD (PCIe 3.0 x 2)
  • 1 x SATA3.0
• Мережа:
  • LAN 1 x 1GbE Realtek RTL8211F (RJ45, 10/100/1000 Mbps)
    • LED індикатори:
      • Зелений LED: 100Mbps
      • Помаранчевий LED: 1000Mbps
• Відео виходи:
  • 1 x HDMI 2.0 (до 4K@60Hz за допомогою HDR, EDID)
  • 1 x MIPI-DSI (800x1280 LCD)
• Аудіо виходи:
  • 1 x 3.5mm jack
  • 1 x роз'єм для підключення моно динаміка
  • 1 x HDMI
• Зовнішні I/O:
  • 2 x USB 2.0 host
  • 2 x USB 3.0 host або 1 x USB 3.0 host + 1 x USB 2.0 OTG
  • 1 x UART (1.5Mbps N81)
  • 1 x SATA
  • 1 x MIPI-CSI камера (15 pin)
  • 1 x MIPI-DSI LCD (31 pin)
  • 1 x 40pin GPIO
• Інше:
  • IR приймач для пульта дистанційного керування
  • RTC + тримач батареї для зберігання часу та дати протягом кількох місяців без підключення до мережі
• Системні LED індикатори:
  • Червоний (POWER) - безперервне світіння при підключенні джерела живлення постійного струму
  • Синій (ALIVE) – блимає «серцебиття» під час роботи ядра. Безперервно горить на етапі u-boot.
• Роз'єм живлення:
  • 1 x DC: роз'єм 5,5 мм х 2,1 мм (зовнішній діаметр - мінус, внутрішній діаметр - плюс)
• Живлення:
  • DC 7.5V ~ 15.5V (рекомендується - 12 В/2А)
• Розміри:
  • Розміри комп'ютера – 90 мм x 122 мм x 16 мм
  • Розміри радіатора – 100 мм x 123 мм x 19 мм
• Вага: 253 г (включаючи радіатор)

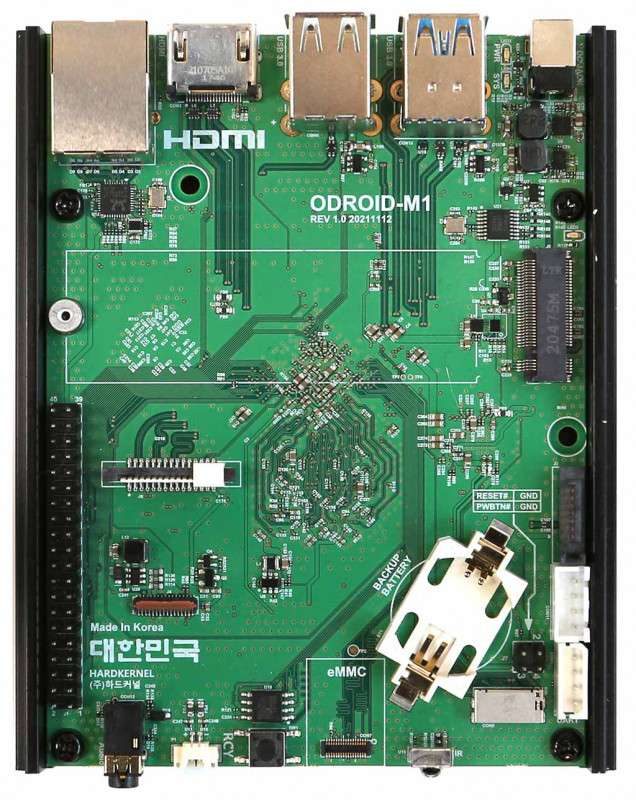

Основні елементи ODROID-M1

Попередньо встановлений у вбудовану флеш-пам'ять SPI завантажувач Petitboot дає можливість легко керувати різними версіями ОС та ядра та підтримує завантаження з пристроїв microSD, eMMC, NVMe, SATA та USB. Крім того, можливе встановлення ОС з використанням мережі, таким чином громіздка процедура завантаження та прошивки образу ОС різко скорочується.

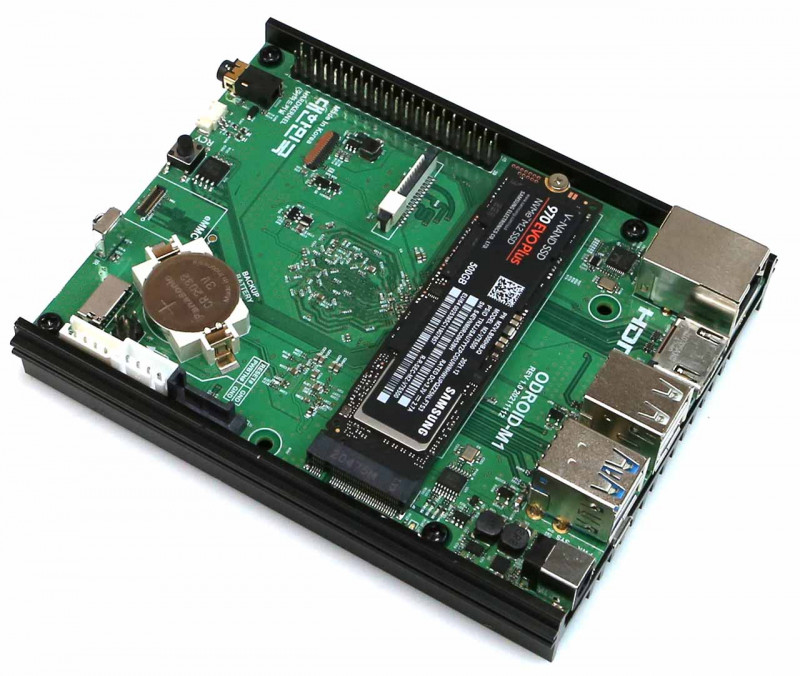

Пристрій зберігання M.2 NVMe стандартного розміру 22 мм x 80 мм може бути встановлений безпосередньо на плату ODROID-M1. Роз'єм M.2 має 2-смугову конфігурацію PCIe 3.0, яка забезпечує швидкість послідовного доступу 1600 МБ/с.

Важливо: Зверніть увагу, що не можна використовувати пристрої зберігання даних M.2 SATA. Слот M.2 підтримує лише інтерфейс PCIe (M-Key).

Порт SATA 3.0 (не USB) призначений для роботи з жорстким диском 2,5-дюймовим або пристроєм зберігання SSD NAND Memory. Інтерфейс SATA забезпечує швидкість послідовного доступу 500 МБ/с. За допомогою комплекту кріплення (в комплект не входить) ви легко підключите вінчестер до комп'ютера. Комплект складається з кабелю даних SATA, кабелю живлення SATA та монтажної пластини з декількома гвинтами.

Важливо: Оскільки порт живлення SATA не має шини живлення 12 В, для використання 3,5-дюймового жорсткого диска потрібно окреме зовнішнє джерело живлення SATA 12 В.

Чотирьох смуговий порт MIPI-DSI можна безпосередньо підключити до РК-панелі. Як опція доступний комплект ODROID-Vu8M. Це 8 дюймовий сенсорний ємнісний РК-дисплей встановлений в раму для монтажу, що має широкий кут огляду і роздільну здатність 1280х800. ODROID-M1 встановлюється на задній бік комплекту Vu8M, після чого отримана конструкція легко монтується.

До двосмугового порту MIPI-CSI можна безпосередньо підключити модуль камери (у комплект не входить).

Комплект камери M1 MIPI-CSI, розробленої на базі OV5647. За допомогою цього модуля камери можна захоплювати зображення з роздільною здатністю до 5 мегапікселів і потокове відео в 720p/30fps. Камера може працювати як вдень, так і вночі завдяки ІК-фільтру, що автоматично перемикається, і двом ІЧ-підсвічуванням. Вхідні зображення, отримані в реальному часі, можуть використовуватися, наприклад, для програм машинного навчання.

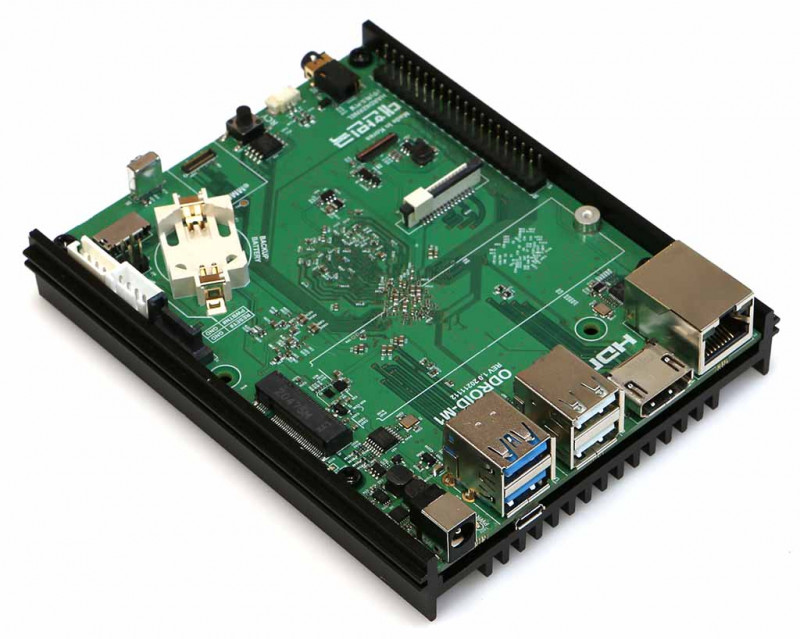

Компанія виробляє і алюмінієвий корпус (комплект: верхня кришка та бічні панелі), який з легкістю кріпиться до алюмінієвої основи комп'ютера, яка виконує роль не тільки основи, а й радіатора для ЦП.
