ЧПУ контролер Mach3 з LPT на 5 координат

код: TDC168

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

268 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Поставити запитання

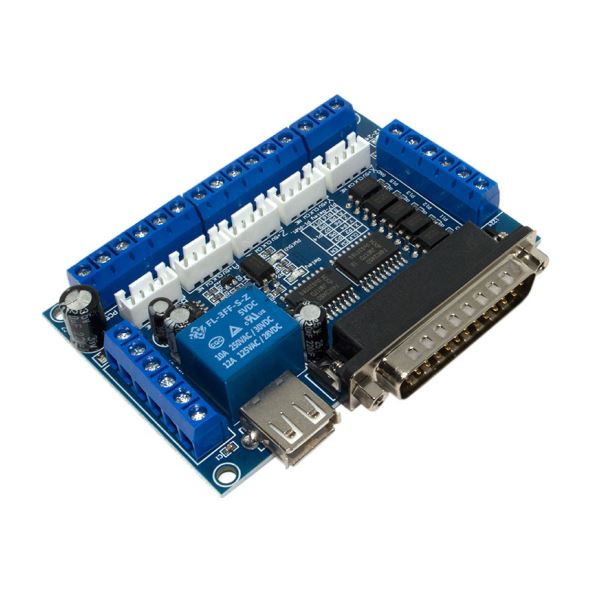

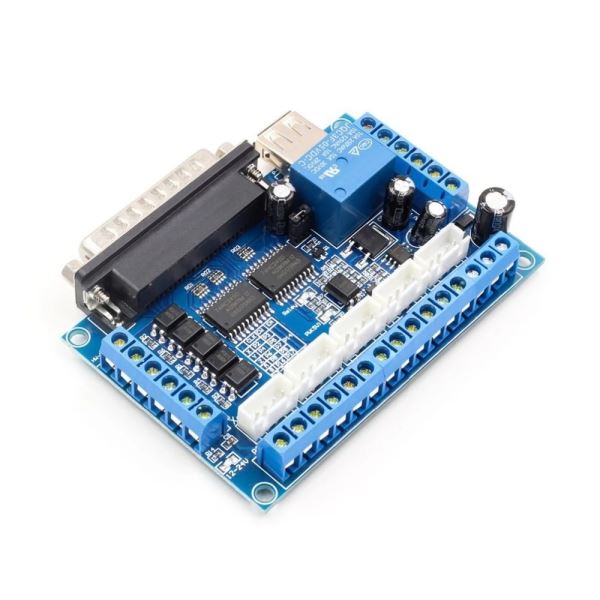

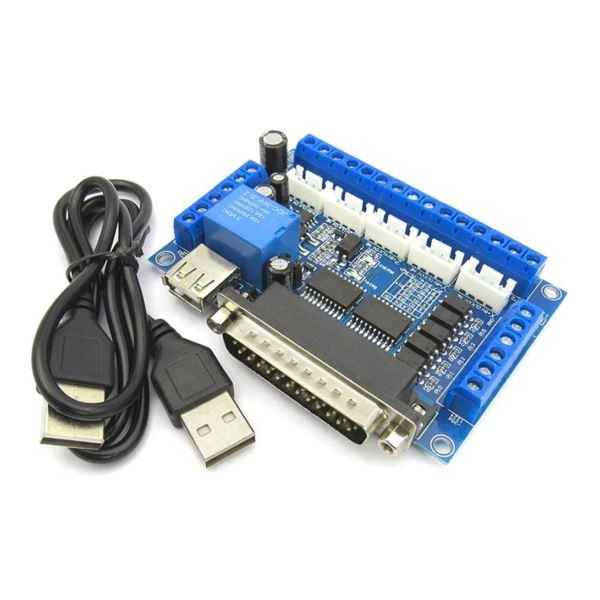

Плата Mach3 контролер ЧПУ верстата на 5 осей. Плата призначена для керування кроковими або сервовими двигунами. Сумісна з усіма драйверами для двофазних двигунів. Вона може бути застосована у ЧПУ верстатах, лазерних граверах тощо. Інтерфейс підключення реалізований за допомогою порту LPT.

За допомогою цієї інтерфейсної плати Ви зможете підключити до п'яти двигунів (крокові або серводвигуни) до комп'ютера через порт LPT. На платі реалізовано роздільне живлення логічної (5В) та силової (12В - 24В) частини, також реалізовано оптичну розв'язку між логічною та силовою частиною.

Підключення драйверів здійснюється за допомогою роз'ємів (4:PIN), а решта периферія підключається за допомогою гвинтових роз'ємів. Таким чином, вся комутація максимально полегшена.

Примітка: Для розрахунку струму джерела живлення використовується формула: вихідний струм = сумарний струм всіх споживачів + 2A.

Плата сумісна з таким програмним забезпеченням як:

MACH3
KCAM4
EMC2 Mach2
Master5
TurboCNC
Step2CNC

Опис контактів та схема підключення:

Характеристики:

Кількість осей: 5
Сумісне програмне забезпечення: MACH3, KCAM4, EMC2 Mach2, Master5, TurboCNC, Step2CNC
Інтерфейс підключення до ПК: LPT DB25
Напруга живлення логічної частини: 5 В
Напруга живлення силової частини: 12В – 24В
Максимально споживаний струм логічної частини: 500 мА
Максимальний струм реле: 8А (при живленні від 24В)
Клас захисту: IP20
Вага: 130 г
Розміри: 70 х 90 х 20 мм

Відгуки покупців про ЧПУ контроллер Mach3 с LPT на 5 координат

Микола (05.08.2023)

Плата хорошая. Заменил ею целый чемодан в старом CNC. Второй заменил драйверами A4988. Но USB работает только как питание для логики, компютер его не видит.
