Модуль опто-ізолятор від Sparkfun

код: ASC370

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

311 грн

в наявності

Купити в один клік

	7
	голосувати

Знайшли дешевше?

Опис
Відгуки
Поставити запитання

Модуль опто-ізолятор призначений для створення оптичної розв'язки при з'єднанні слабкострумових цифрових схем (наприклад, 5В мікроконтролера) з високовольтними ланцюгами або схемами з високим рівнем завад. Електрична ізоляція між мікроконтролером та силовим ланцюгом здійснюється за допомогою спеціальної мікросхеми розв'язки, яка являє собою два світлодіоди та два фотодіоди, вбудованих в один корпус. Така конструкція дозволяє слабкострумовому вузлу мікросхеми керувати роботою високовольтного вузла.

Код виробника: BOB-09118

Як правило, дана плата застосовується для управління серводвигунами або іншими приводами, номінальна напруга яких перевищує напругу логічних TTL рівнів мікроконтролера (3.3В або 5В). Використання даного пристрою також запобігає електромагнітному впливу двигунів на слабкострумові ланцюги під час вмикання та вимикання. Таким чином, дана плата ізолює пристрої один від одного і є свого роду бар'єром від взаємних перешкод.

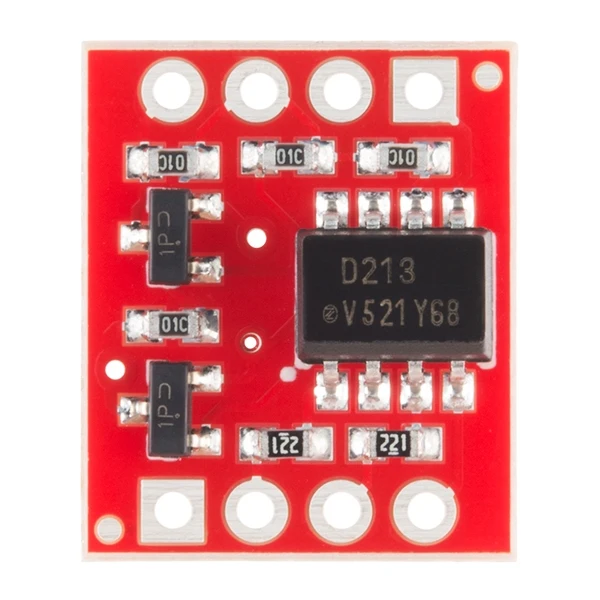

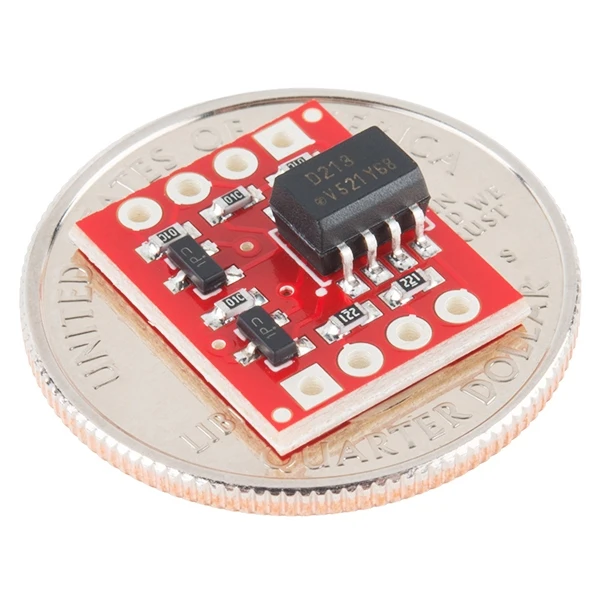

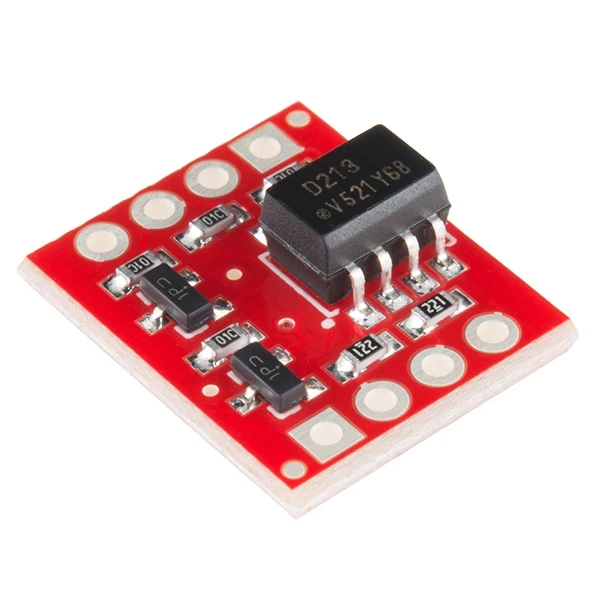

На платі використовується оптрон ILD213T та два окремих транзистора для корекції логіки роботи пристрою. Містить два незалежні канали. Дуже добре підходить для використання в зашумлених середовищах, потребуючих гальванічної розв'язки сигнальних ліній.

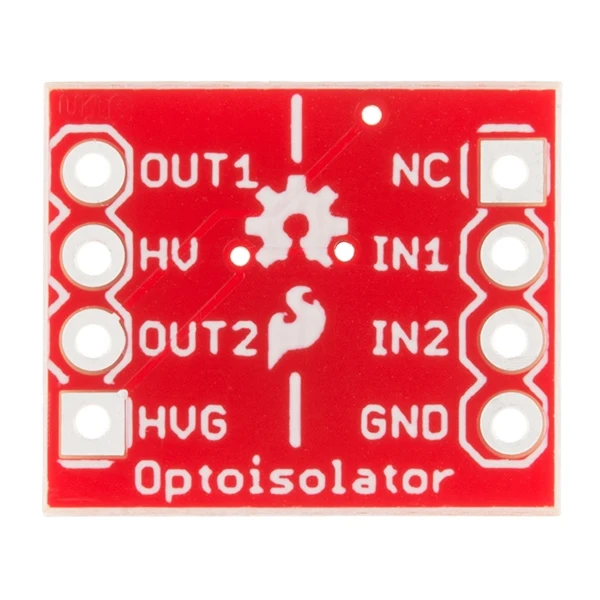

Типовий світлодіодний оптрон інвертує логічний рівень сигналу. Щоб цього не відбувалося, на цій мініатюрній платі розташовано пара транзисторів. Таким чином, сигнал, який подається на входи IN, дублюється і на виходи OUT, тільки з більш високою напругою.
