Плата розробника Open405R-C Package A, STM32F4 Development Board

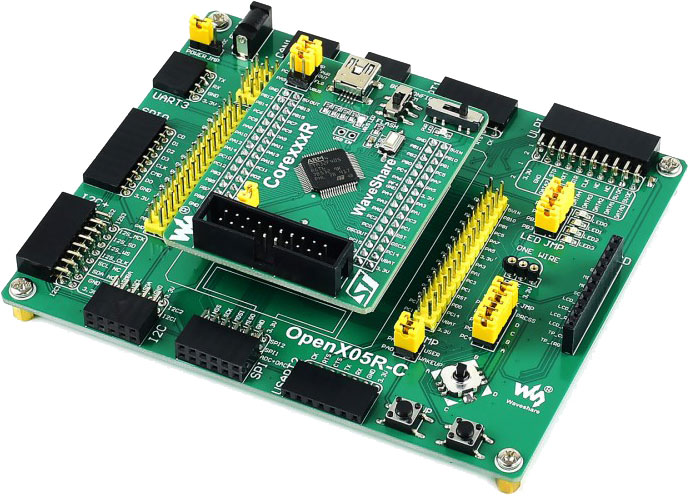

Open405R-C - це плата розробки STM32 від компанії WaveShare. Плата розроблена на серії мікроконтролерів STM32F405R та оснащена мікроконтролером STM32F405RGT6. Комплект складається з материнської плати, плати безпосередньо на якій розташований центральний чіп і різних периферійних пристроїв (2,8-дюймовий сенсорний резистивний РК-дисплей, плата для тестування вбудованих AD/DA і плат розширення: USB3300 USB HS (ULPI), SN65HVD230 CAN, FRAM FM24CLXX, Micro SD).

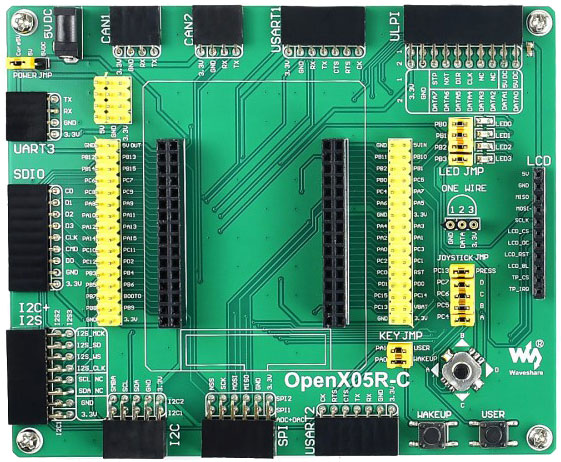

Основна плата.

1. Роз'єм основної плати MCU: для простого підключення Core405R
2. Інтерфейс UART3: легко підключається до RS232, USB TO 232 тощо
3. Інтерфейс SDIO: для підключення модуля Micro SD, має набагато більшу швидкість доступу, ніж SPI
4. I2S2/I2S3/I2C1: для підключення периферійних пристроїв I2S, таких як аудіомодуль
5. Інтерфейс I2C1/I2C2: легко підключається до периферійних пристроїв I2C, таких як розширювач вводу-виводу (PCF8574), FRAM (FM24CLxx) тощо
6. Інтерфейс SPI1/SPI2 + AD/DA
   1. Легко підключається до периферійних пристроїв SPI, таких як DataFlash (AT45DBxx), картка SD, модуль MP3 тощо
   2. SPI1 має альтернативну функцію AD/DA, а також підтримує підключення модуля AD/DA
7. Інтерфейс USART2: легко підключається до RS232, RS485, USB TO 232 тощо
8. РК-інтерфейс: для підключення сенсорного РК-дисплея
9. Інтерфейс ULPI: для підключення високошвидкісного периферійного пристрою USB (STM32F405R інтегрує контролер USB HS без будь-якого фізичного пристрою)
10. Інтерфейс UART1: легко підключається до RS232, USB TO 232 тощо
11. Інтерфейс CAN2: зручний обмін даними з додатковими платами, на яких встановлено пристрій CAN
12. Інтерфейс CAN1: зручно обмінюється даними з додатковими платами, на яких встановлений пристрій CAN
13. Інтерфейс ONE-WIRE легко підключається до пристроїв ONE-WIRE (комплект TO-92), таких як датчик температури (DS18B20), електронний реєстраційний номер (DS2401) тощо
14. Роз'єм постійного струму 5 В
15. Вхід/вихід живлення 5 В/3.3 В
16. Роз'єм контактів MCU: VCC, GND
17. Перемичка світлодіодів
    1. Замкніть перемичку для підключення до введення/виводу за умовчанням, що використовується в прикладі коду
    2. Розімкніть перемичку для підключення до введення/виводу через перемички
18. Перемичка джойстика
    1. Замкніть перемичку для підключення до введення/виводу за умовчанням, що використовується в прикладі коду
    2. Розімкніть перемичку для підключення до введення/виводу через перемички
19. Перемичка клавіші користувача/кнопки пробудження
    1. Замкніть перемичку для підключення до введення/виводу за умовчанням, що використовується в прикладі коду
    2. Розімкніть перемичку для підключення до введення/виводу через перемички
20. Перемичка вибору живлення 5 В
21. Світлодіоди: індикація стану введення/виводу та/або стану виконання програми
22. Ключ користувача: введення/виведення та/або взаємодія з працюючим кодом
23. Кнопка пробудження: виводить мікроконтролер STM32 зі сплячого режиму, також використовується як звичайний ключ користувача
24. Джойстик: введення/виведення (п'ять позицій)

Плата з мікроконтролером.

1. STM32F405RGT6: високопродуктивний мікроконтролер STM32:
   1. Ядро: Cortex-M4 32-біт RISC
   2. Робоча частота: 168 МГц, 210 DMIPS/1.25DMIPS/МГц
   3. Робоча напруга: від 1.8 до 3.6
   4. Корпус: LQFP64
   5. Пам'ять: 1 МБ флеш-пам'яті, 192+4 КБ SRAM
   6. Інтерфейси:
      1. 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
      2. 1 x USB 2.0 HS/FS пристрій/хост/контролер OTG з виділеним прямим доступом до пам'яті, вбудований високошвидкісний PHY
      3. 1 x USB HS ULPI (потрібний зовнішній PHY)
   7. АЦП та ЦАП: 3 АЦП (12 біт, 1 мкс, 16 каналів); 2 х ЦАП (12 біт)
   8. Налагодження/програмування: підтримує інтерфейси JTAG/SWD (послідовне налагодження), підтримує IAP
2. AMS1117-3.3: регулятор напруги 3,3 В
3. MIC2075-2: вбудований USB-пристрій керування живленням
4. Перемикач живлення, живлення від 5Vin або USB-з'єднання
5. Вибір режиму завантаження, щоб настроїти контакт BOOT0
6. Індикатор потужності
7. Світлодіод VBUS
8. Кнопка скидання
9. 8M кварц
10. Кварц 32,768K, для внутрішніх RTC з калібруванням
11. Інтерфейс JTAG/SWD: для налагодження/програмування
12. USB-роз'єм, що використовується для встановлення USB-зв'язку між ПК та макетною платою STM32
13. Розширювач контактів MCU, VCC, GND та всі контакти вводу-виводу доступні на роз'ємах розширення для подальшого використання
14. Роз'єм 5Vin, при використанні USB HOST/OTG потрібне джерело живлення 5В
15. USB-перемичка
    1. Замкніть перемичку під час використання USB
    2. Зніміть перемичку, щоб вимкнутись від відповідного порту введення/виводу
16. Перемичка VBAT
    1. Замкніть перемичку, щоб використовувати джерело живлення системи
    2. Зніміть перемичку, щоб підключити VBAT до зовнішнього джерела живлення, наприклад, до акумулятора

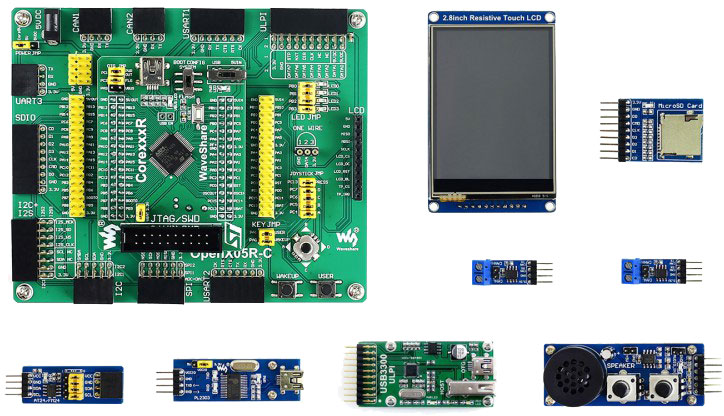

Состав Open405R-C Package A:

1. Плата розробника Open405R-C x 1
2. Плата PL2303 USB UART x 1
3. Кабель с роз'ємом USB тип A й роз'ємом mini-B x 1
4. Кабель USB тип A (розетка) до USB mini-B x 1
5. Перемички для макетeтування x 1
6. Кабель живлення USB x 1

1. 2.8-дюймовий сенсорний резистивний РК-дисплей x 1
2. Аналогова плата для тестування вбудованих AD/DA x 1
3. Плата USB3300 USB HS (ULPI) x 1
4. Плата CAN інтерфейсу SN65HVD230 x 2
5. Плата пам'яті FRAM FM24CLXX (I2C) x 1
6. Плата за зберігання Micro SD (SDIO/SPI) x 1
7. Ethernet кабель x 1

JTAG/SWD-інтерфейси:
