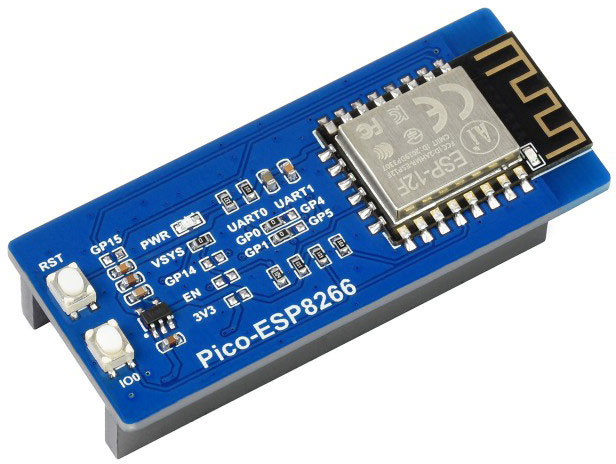

WiFi модуль ESP8266 для Raspberry Pi Pico з підтримкою TCP/UDP

Pico-ESP8266 - це модуль розширення Wi-Fi, розроблений для Raspberry Pi Pico, яким можна керувати за допомогою команди UART AT і який підтримує протокол зв'язку TCP/UDP. Це просте рішення для використання функцій Wi-Fi для Raspberry Pi Pico, що підходить для різних комунікаційних проектів IoT.

Код виробника: 20182, Pico-ESP8266

Особливості:

• Стандартний роз'єм Raspberry Pi Pico підтримує серію Raspberry Pi Pico.
• Зв'язок UART, керований за допомогою AT-команди, допомагає швидко приступити до роботи
• Підтримує три режими роботи WiFi STA, AP та STA+AP, вбудований стек протоколів LWIP, підтримує зв'язок TCP/UDP
• На основі модуля ESP8266, чотиришарова плата, покращене узгодження імпедансу, сильніший сигнал, стабільніше підключення до мережі
• 2x функціональні кнопки, зручні для користувача, щоб оновити прошивку AT через Raspberry Pi Pico
• Супроводжується ресурсами для розробки та посібником (приклади Raspberry Pi Pico C/C++ та MicroPython)

Характеристики:

• Тип інтерфейсу: UART
• Швидкість передачі: 115 200 біт/с
• Бездротовий інтерфейс: WI-FI IEEE 802.11b/g/n
• Діапазон частот: від 2400 до 2483.5 МГц
• Режими роботи Wi-Fi: Wi-Fi STA, Wi-Fi AP, Wi-Fi STA+AP
• Тип антени: на друкованій платі
• Робоча напруга: 3.3 В
• Робоча температура: -40? до 85?
• Розміри: 58×25 мм

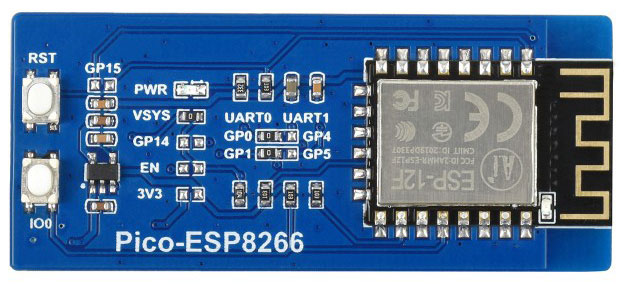

Розташування та призначення елементів на платі:

1. Модуль ESP8266

2. Кнопка скидання ESP8266. Підключається до контакту скидання ESP8266.

3. Кнопка ESP8266 BOOT. Підключається до ESP8266 GPIO 0, натисніть, щоб увійти в режим очікування завантаження під час скидання

4. Лінійний регулятор SPX3819M5 3.3

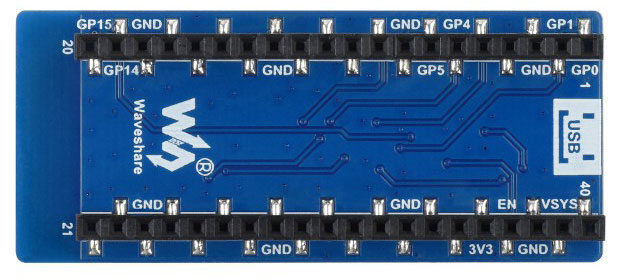

Розташування та призначення висновків:

Габаритні розміри плати:
